Назначение:

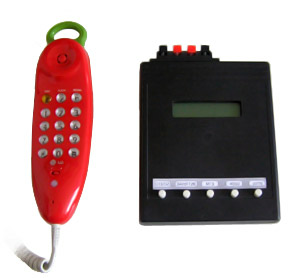

Тестер канальный (канальный
номеронабиратель) Канал-М предназначен для подачи калиброванных
сигналов и проверки их прохождения при взаимодействии АТС и
сельской аппаратуры уплотнения: «занятие», «междугородное
занятие», «набор номера», «отбой».
Канальный номеронабиратель КАНАЛ-М применяется также на АТС типа
АТСК-50/200, АТСК-У, ПЕТАКОНТА и др. для подачи стандартных
калиброванных сигналов номеронабирателя и сигналов
взаимодействия АТС.
Для набора номера, проверки звукового тракта и ведения
переговоров используется телефонный аппарат (далее - сервисный
телефонный аппарат, или СТА) с импульсным и тоновым набором,
входящий в комплект прибора. Проверка прохождения сигналов может
проводиться как в сторону местной АТС, так и в сторону канала.
Выдача необходимых импульсов производится микроконтроллером с
кварцевой стабилизацией частоты. Для отображения набираемого
номера и другой информации используется символьный
жидкокристаллический индикатор с подсветкой. Длительность
сигналов на выходе прибора контролируется внутренней
измерительной схемой.
КАНАЛ-М заменяет канальные номеронабиратели устаревших типов,
отличаясь от них удобством пользования, стабильностью и
точностью выдаваемых импульсов.
Сигналы канального номеронабирателя:
Сигнал занятия
Длительность импульса замыкания сигнального провода на общий
плюс, формирующего сигнал «занятие», составляет 90±1 мс.
Сигнал междугородного занятия
Длительность импульса замыкания сигнального провода на общий
плюс, формирующего сигнал «междугородное занятие», составляет
22±1 мс.
Сигнал отбоя
Длительность импульса замыкания сигнального провода на общий
плюс, формирующего сигнал «отбой», составляет 275±1 мс.
Набор номера
Длительность импульсов замыкания/размыкания сигнального
провода на общий плюс, формирующих сигналы набора номера
составляет: 40/60 или 30/70 мс. Погрешность ±1 мс.
Длительность паузы между соседними сериями импульсов (межцифровая
пауза) составляет не менее 800 мс.
Устройство:
Прибор представляет собой электронное устройство, управляемое
микроконтроллером. Результаты набора и информация о сигналах
отображаются на символьном индикаторе. Для выдачи сигналов
канального номеронабирателя используются кнопки управления.
Также кнопками управления производится изменение параметров
набора. Подсветка индикатора включается и выключается
автоматически.
Во время работы на индикаторе отображается информация о
набираемом на СТА номере (в верхней строке), состоянии прибора,
набранной в канал цифре и измеренные самим прибором длительности
импульсов замыкания и размыкания в миллисекундах.
При подаче сигналов «отбой», «занятие», «междугородное
занятие» в верхней строке появляются соответствующие надписи, а
в нижней - длительность сигналов в миллисекундах.
