Назначение:
Генератор сигналов для кроссов АТС, кабелеискателей и
параискателей Шмель-1 предназначен для подачи в линию сигнала
при определении трассы кабеля, глубины его залегания,
определения кабеля в пучке, места повреждения жил при полном их
заземлении или обрыве. Генератор рассчитан на работу совместно с кабелеискателем
Пчела-11, параискателями Сотка или любыми другими. Специальное
схемное решение позволяет работать с любыми другими искателями
повреждений (например типа ИП-7) или параискателями имеющими
частоты настройки 1020, 1071, 2040, 2225 Гц.
Применяется на городских и междугородних кабельных линиях, на
АТС, МТС и телеграфных станциях при поиске кабелей связи или
отдельных жил. В том числе при организации постоянной линии по
проверке кабелей на кроссе АТС.
Также применяется при поиске электрокабелей, электропроводки,
металлических трубопроводов и неметаллических трубопроводов
имеющих металлическую оболочку или токопроводящюю жилу.

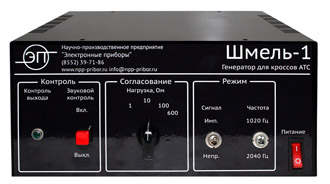

Генератор выполнен в виде небольшого настольного прибора,
питается от сети 220 В. Шмель-1 может работать как в
непрерывном, так и в импульсном режиме, частота генерируемого
сигнала - 1020 или 2040 Гц. Нагрузка устанавливается из значений
1, 10, 100 и 600 Ом.
