Назначение:
Электронный секундомер - измеритель временных параметров
ИВПР-203М Щитовой - это щитовой прибор нового типа для контроля
и измерений временных параметров реле, выключателей и
переключателей электрооборудования, релейной защиты, автоматики
и телемеханики. ИВПР-203М Щитовой обеспечивает все виды
измерений времени срабатывания всех типов контактов, как
незапитанных (сухих), так и запитанных постоянным или переменным
током, напряжением от 3 В до 350 В для постоянного и от 2 В до
240 В переменного тока 50 Гц, и времени отпускания реле с
нормально замкнутыми и нормально разомкнутыми контактами,
времени перелёта контактов в группе, времени проскальзывания
(замкнутого состояния контактов в группе при переключении).
Данная версия секундомера ИВПР-203М используется для
встраиваемых применений, монтажа в щит, в составе лабораторных
стендов и т.д.

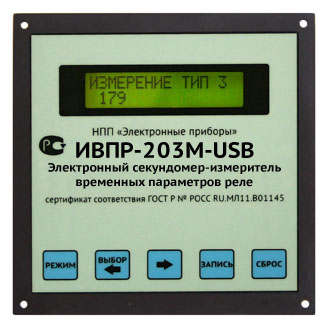

Прибор выполнен в щитовом исполнении.

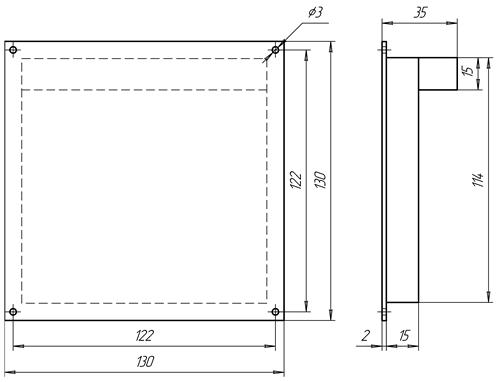

Габаритные и присоединительные размеры (возможно
размещение в любом другом корпусе по желанию заказчика):
Возможности прибора аналогичны секундомеру
ИВПР-203М:
- автоматическое вычисление среднего
результата по нескольким измерениям (от 1 до
100);
- одновременное отображение полученных
наименьшего, наибольшего и среднего значений в
серии измерений, что позволяет оперативно
выявлять нестабильно работающие реле, имеющие
сбои в работе и проводить выборку надёжных;
- переключатель подавления дребезга контактов;
- энергонезависимая память результатов на 100
измерений.
Удобство работы достигается применением сенсорной клавиатуры,
звуковой сигнализации окончания цикла измерений и подсветки
экрана.
Прибор предназначен: для применения на оборудовании
электростанций и подстанций, при наладке и проверке средств
коммутационного оборудования взамен секундомеров устаревших
типов (ПВ-53, ПВ-53Л, ПВ-53Щ, ЭМС-54, Ф-738, ФИВ, ИИВ, ДИИВ и
др.), для оборудования лабораторий, в том числе
электротехнических лабораторий релейной защиты и автоматики РЗА,
для применения на железнодорожном и электротранспорте, также
используется для калибровки и настройки узлов учёта расхода
тепла, газа, воды и пр., применяется как измеритель времени в
различных технологических процессах, как измеритель времени
испытаний, измеритель времени переключения на резервное питание.
Также данный секундомер может использоваться в ручном режиме
измерений (как ручной секундомер), старт и останов измерения
времени производятся нажатием на кнопку.
Приборы серии ИВПР внесены в Госреестр средств
измерений, номер свидетельства об утверждении типа средств
измерений: RU.C.33.002.A №60048, регистрационный номер:
№61837-15.
Приборы серии ИВПР имеют сертификат соответствия ГОСТ
Р № РОСС RU.МЛ11.В01145, выпускаются в соответствии с ТУ
4282-001-33865949-2009, соответствуют требованиям нормативных
документов: ГОСТ Р МЭК 60065-2005, ГОСТ Р 51318.14.1-2006.
При выпуске все приборы проходят калибровку на
соответствие заявленным характеристикам и могут комплектоваться
сертификатом о калибровке.
При необходимости приборы могут обеспечиваться сертификатами о
калибровке ФГУ «Ростест-Москва».
Возможна модификация прибора под задачи заказчика,
например:
- установка гнезда для карты памяти формата
SD;
- добавление функций вывода результатов
измерений в ЭВМ, управления прибором по ЭВМ (с
помощью терминала, LabView, MathCad и др.) через
USB; (см. прибор ИВПР-203М-USB)
- другие возможности, необходимые заказчику.
ИВПР-203М Щитовой - следующее поколение модели секундомера
ИВПР-203 и отличается улучшенными характеристиками, расширенными
диапазонами измерения и повышенным удобством работы. Данный
прибор широко применяется в различных отраслях промышленности, в
лабораториях, на железнодорожном и электротранспорте,
предприятиях аэрокосмической отрасли, военно-промыленного
комплекса, предприятиях концерна Росатом.
