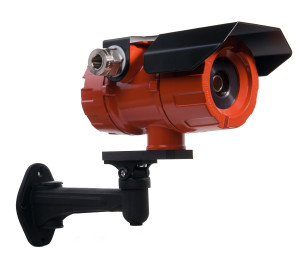

ИЗВЕЩАТЕЛЬ ПОЖАРНЫЙ ПЛАМЕНИ ИП 330-1-4
«Вега»
Предназначен
для обнаружения очага пламени и выдачи сигнала извещения о пожаре.
Скачать:
Руководство
по эксплуатации Область применения:
- Взрывоопасные зоны помещений и наружных установок:
- нефтеперерабатывающих предприятий;
- газохранилищ, газораспределительных и газокомпрессорных станций;
- взрывоопасных химических производств и производств взрывчатых веществ;
- нефтяных скважин, шельфовых нефтедобывающих платформ;
- нефтепроводов и установок для разжижения нефти при ее транспортировке по
нефтепроводам, нефтехранилищ;
- газопроводов;
- морских терминалов для загрузки танкеров;
- открытых площадок для хранения пожароопасных и взрывчатых веществ,
складов горюче-смазочных материалов, гаражей и автозаправочных станций,
резервуарных парков сжиженных газов
Принцип действия:
Наличие пожара детектируется по соотношению интенсивности инфракрасного
электромагнитного излучения, сопровождающего загорание, в трёх диапазонах длин
волн в диапазоне 3 – 5 микрон.
Преимущества:
- Большая дальность и надежность обнаружения очага пламени;
- Высокая помехозащищенность;
- Надежность.
Достигается применением:
- уникальных фотогальванических приемников на основе твердых растворов
А2В6-А4В6 с чувствительностью до 10-ти раз выше, чем у стандартно
применяемых;
- селекцией оптическими фильтрами излучения пламени при одновременным
измерением интенсивности в рабочих и опорных каналах, и алгоритмом обработки
сигналов, обеспечивающим независимое детектирование постоянной и переменной
составляющей сигнала для каждого спектрального диапазона и учитывающим как
величину, так и соотношение интенсивностей излучения в трёх областях
спектра.
Технические характеристики:
| Дальность обнаружения по тестовым очагам |
- ТП-5 – до 60м;- ТП-6 – до 30м. |
| Время срабатывания |
не более 10с |
| Угол обзора |
не менее 90 град. |
| Выходные сигналы: |
4-20мА; RS485; два реле («пожар» и «неисправность»), опционно HART |
| Напряжение питания |
9…30 В |
| Диапазон рабочих температур окружающей среды |
-60…+85°C |
| Степень защиты оболочки |
IP67 |
| Маркировка взрывозащиты |
1ExdIICT5 X. |
|
