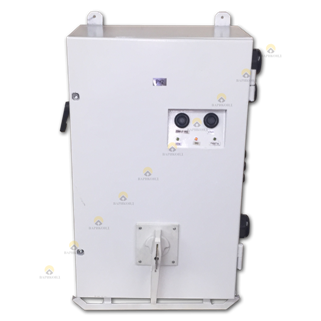

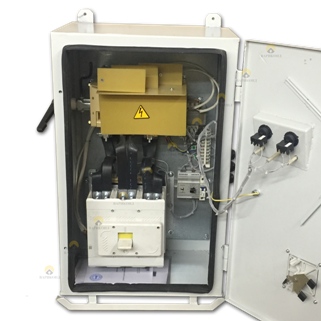

Выключатель автоматический ВРН 200
Выключатели
автоматические типа ВРН (ВРН 125, ВРН 200, ВРН
315, ВРН 400), предназначены для работы в
трехфазных сетях переменного тока с
изолированной нейтралью в рудниках и шахтах
предприятий горнорудной промышленности, не
опасных по взрыву газа и рудной пыли, для защиты
электроустановок от токов короткого замыкания, а
также для нечастых оперативных включений и
отключений электрических цепей при нормальных
режимах работы трехфазных сетей.
В изделии предусмотрена возможность подключения
аппарата защиты от утечек тока типа АЗУР-3.
Техническая характеристика ВРН 200
| Исполнение |
РН-2 |
| Номинальное
напряжение
питания
(частотой 50/60
Гц), В |
380/660 |
| Номинальный ток,
А |
200 |
| Масса, кг, не
более |
55 |
| Габариты, мм |
800x500x285 |
| По степени
защиты оболочки
по ГОСТ 14254-96
(МЭК 529-89) |
IР54 |
| Технические
условия |
3422-001-10417630-2013 |
ВРН 200, Токи уставок максимальной токовой защиты на блоке ПМЗ:
| Условные единицы
на шкале |
Ток уставок, А |
| 1 |
500 |
| 2 |
625 |
| 3 |
750 |
| 4 |
875 |
| 5 |
1000 |
| 6 |
1125 |
| 7 |
1250 |
| 8 |
1375 |
| 9 |
1500 |
|
