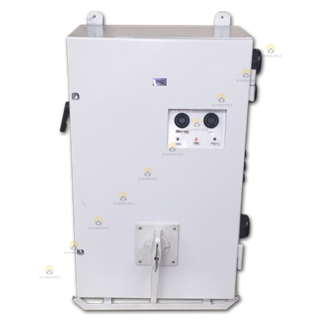

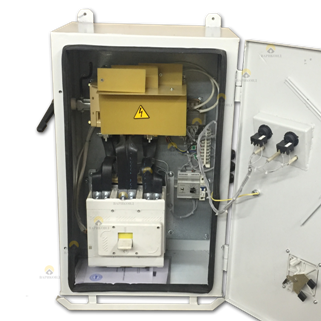

Выключатель автоматический ВРН 315
Выключатели
автоматические типа ВРН (ВРН 125, ВРН 200, ВРН
315, ВРН 400), предназначены для работы в
трехфазных сетях переменного тока с
изолированной нейтралью в рудниках и шахтах
предприятий горнорудной промышленности, не
опасных по взрыву газа и рудной пыли, для защиты
электроустановок от токов короткого замыкания, а
также для нечастых оперативных включений и
отключений электрических цепей при нормальных
режимах работы трехфазных сетей.
В изделии предусмотрена возможность подключения
аппарата защиты от утечек тока типа АЗУР-3.
Техническая характеристика ВРН 315
| Исполнение |
|
РН-2 |
| Номинальное
напряжение
питания
(частотой 50/60
Гц), В |
|
380/660 |
| Номинальный ток,
А |
|
315 |
| Масса, кг, не
более |
|
55 |
| Габариты, мм |
|
800x500x285 |
| По степени
защиты оболочки
по ГОСТ 14254-96
(МЭК 529-89) |
|
IР54 |
| Технические
условия |
|
3422-001-10417630-2013 |
ВРН 125, Токи уставок максимальной токовой защиты на блоке ПМЗ:
| Условные единицы
на шкале |
|
Ток уставок, А |
| 1 |
|
800 |
| 2 |
|
1000 |
| 3 |
|
1200 |
| 4 |
|
1400 |
| 5 |
|
1600 |
| 6 |
|
1800 |
| 7 |
|
2000 |
| 8 |
|
2200 |
| 9 |
|
2400 |
|
