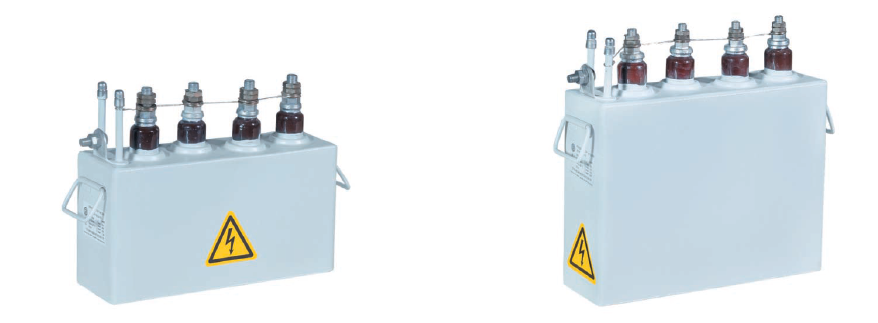

Конденсаторы электротермические с водяным охлаждением частоты от 0,5 до 10 кГц
ЭСПВ, ЭЭПВ, ЭЭПВП
Предназначены для повышения коэффициента
мощности электротермических установок частоты от 0,5 до 10 кГц и подстройки
колебательного контура.
По требованию заказчика могут быть
изготовлены конденсаторы с другими значениями параметров.
| Типономинал |
Напряжение,
кВ |
Мощность,
квар |
Частота,
кГц |
Емкость,
мкФ |
Размеры корпуса (длина х ширина х высота), мм |
Высота с
выводами, мм |

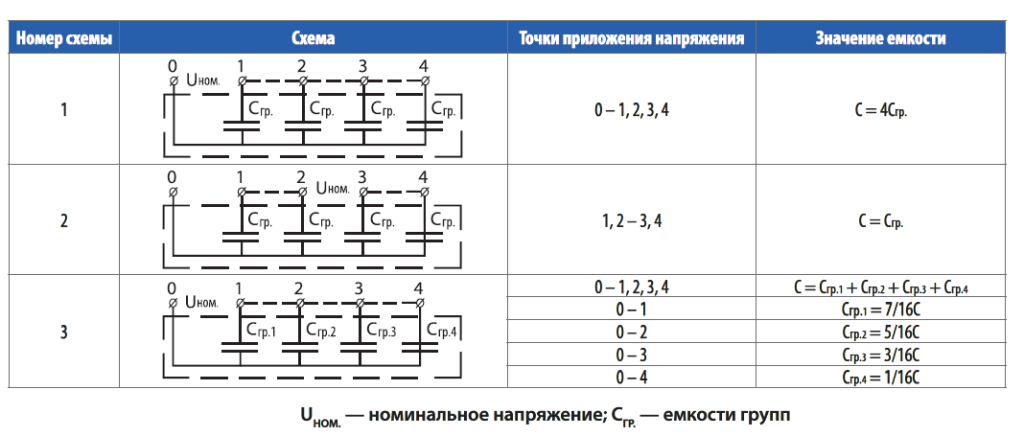

Номер
схемы |
Масса,
кг |
| ЭСПВ-0,8-0,5 У3; Т3 |
0,8 |
300 |
0,5 |
149,2 |
380 х 120 х 290 |
378 |
1 |
25 |
| ЭСПВ-1-0,5 У3; Т3 |
1,0 |
95,5 |
| ЭСПВ-1,6-0,5 У3; Т3 |
1,6 |
37,3 |
2 |
| ЭСПВ-2-0,5 У3; Т3 |
2,0 |
23,87 |
| ЭСПВ-0,8-1 У3; Т3 |
0,8 |
450 |
1,0 |
111,9 |
1 |
| ЭСПВ-1-1 У3; Т3 |
1,0 |
71,6 |
| ЭСПВ-1,6-1 У3; Т3 |
1,6 |
27,98 |
2 |
| ЭСПВ-2-1 У3; Т3 |
2,0 |
17,90 |
| ЭСПВ-0,4-2,4 У3; Т3 |
0,4 |
550 |
2,4 |
228,0 |
389 |
1 |
| ЭСПВ-0,5-2,4 У3; Т3 |
0,5 |
145,9 |
383 |
| ЭСПВ-0,8-2,4 У3; Т3 |
0,8 |
57,0 |
| ЭСПВ-1-2,4 У3; Т3 |
1,0 |
36,5 |
| ЭСПВ-1,6-2,4 У3; Т3 |
1,6 |
14,25 |
2 |
| ЭСПВ-2-2,4 У3; Т3 |
2,0 |
9,12 |
| ЭСПВ-0,4-4 У3; Т3 |
0,4 |
450 |
4,0 |
111,9 |
389 |
1 |
| ЭСПВ-0,5-4 У3; Т3 |
0,5 |
550 |
87,5 |
| ЭСПВ-0,8-4 У3; Т3 |
0,8 |
34,2 |
| ЭСПВ-1-4 У3; Т3 |
1,0 |
21,88 |
| ЭСПВ-1,6-4 У3; Т3 |
1,6 |
8,55 |
2 |
| ЭСПВ-2-4 У3; Т3 |
2,0 |
5,47 |
| ЭСПВ-0,4-10 У3; Т3 |
0,4 |
400 |
10,0 |
39,8 |
1 |
| ЭСПВ-0,5-10 У3; Т3 |
0,5 |
650 |
41,4 |
| ЭСПВ-0,8-10 У3; Т3 |
0,8 |
16,16 |
| ЭСПВ-1-10 У3; Т3 |
1,0 |
10,35 |
| ЭЭПВ-0,4-0,5 У3, Т3 |
0,4 |
225 |
0,5 |
448 |
380 х 120 х 350 |
438 |
1 |
30 |
| ЭЭПВ-0,8-0,5 У3, Т3 |
0,8 |
400 |
198,9 |
| ЭЭПВ-1-0,5 У3, Т3 |
1,0 |
127,3 |
| ЭЭПВ-1,6-0,5 У3, Т3 |
1,6 |
49,7 |
2 |
| ЭЭПВ-2-0,5 У3, Т3 |
2,0 |
31,8 |
| ЭЭПВ-0,4-1 У3, Т3 |
0,4 |
1,0 |
398 |
449 |
1 |
| ЭЭПВ-0,8-1 У3, Т3 |
0,8 |
550 |
136,8 |
443 |
| ЭЭПВ-1-1 У3, Т3 |
1,0 |
87,5 |
| ЭЭПВ-1,6-1 У3, Т3 |
1,6 |
34,2 |
2 |
| ЭЭПВ-2-1 У3, Т3 |
2,0 |
21,88 |
| ЭЭПВ-0,8-2,4 У3, Т3 |
0,8 |
850 |
2,4 |
88,1 |
449 |
1 |
| ЭЭПВ-1-2,4 У3, Т3 |
1,0 |
56,4 |
| ЭЭПВ-1,6-2,4 У3, Т3 |
1,6 |
22,02 |
2 |
| ЭЭПВ-2-2,4 У3, Т3 |
2,0 |
14,09 |
| ЭЭПВ-0,8-4 У3, Т3 |
0,8 |
4,0 |
52,8 |
1 |
| ЭЭПВ-1-4 У3, Т3 |
1,0 |
33,8 |
| ЭЭПВ-1,6-4 У3, Т3 |
1,6 |
13,21 |
2 |
| ЭЭПВ-2-4 У3, Т3 |
2,0 |
8,46 |
| ЭЭПВ-0,8-10 У3, Т3 |
0,8 |
10,0 |
21,14 |
1 |
| ЭЭПВП-0,4-2,4 У3; Т3 |
0,4 |
250 |
2,4 |
103,6 |
380 х 120 х 200 |
299 |
3 |
16 |
| ЭЭПВП-0,8-2,4 У3; Т3 |
0,8 |
300 |
31,1 |
| ЭЭПВП-1,-2,4 У3; Т3 |
1,0 |
19,89 |
| ЭЭПВП-0,4-4 У3; Т3 |
0,4 |
250 |
4,0 |
62,2 |
| ЭЭПВП-0,8-4 У3; Т3 |
0,8 |
300 |
18,65 |
| ЭЭПВП-0,4-10 У3; Т3 |
0,4 |
250 |
10 |
24,87 |
| ЭЭПВП-0,8-10 У3; Т3 |
0,8 |
300 |
7,46 |
 Удовлетворяют требованиям ГОСТ 18689-81 и
МЭК 60110-1,2. Требуют водяного охлаждения. Система водяного охлаждения
соединена с общим выводом (вывод «0») и корпусом конденсатора. Диэлектрик
конденсаторов – пленочный, пропитан биоразлагаемой синтетической жидкостью.
|
