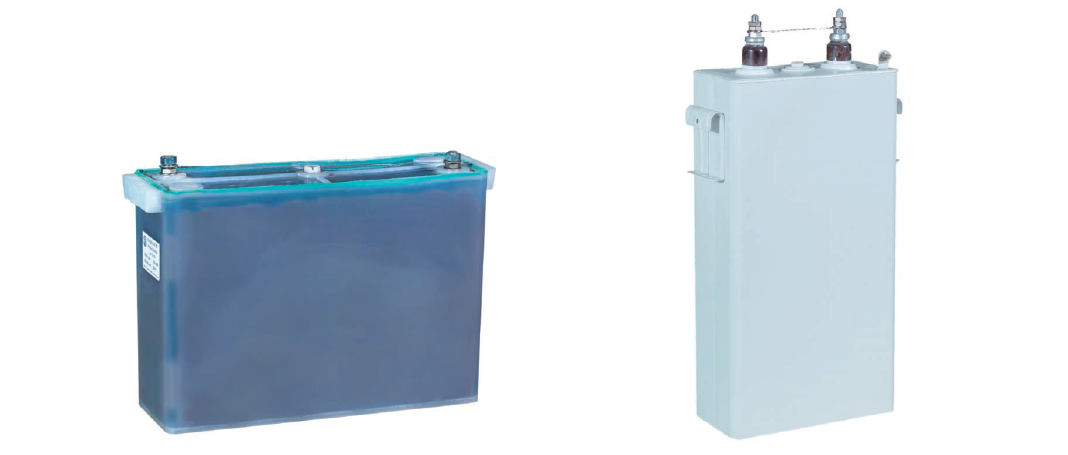

Конденсаторы импульсные ИМ, ИК
Предназначены для работы в различных
импульсных схемах и установках.
По требованию заказчика могут быть
изготовлены конденсаторы с другими значениями параметров.
| Типономинал |
Напря-жение, кВ |
Емкость,
мкФ |
Ток раз-ряда, кА |
Индукти-вность, нГн |
Частота следо-вания импу-льсов, Гц |
Характер разряда |
Размеры корпуса (длина х ширина х высота),
мм |
Материал корпуса |
Высота с выводами,
мм |
Масса,
кг |
| ИМ-3-30 У3 |
3 |
30 |
— |
— |
25 |
100 %** |
380 х 120 х 325 |
Сталь |
413 |
24 |
| ИМ-4-13 У3 |
4 |
13 |
— |
— |
424 |
25 |
| ИМ-40-0,12 УХЛ4 |
40 |
0,12 |
1 |
200 – 500 |
160 х 160 х 300 |
Поли-пропилен |
358**** |
10 |
| ИМ-40-0,3 У3 |
0,3 |
— |
300 |
200 |
10 %** |
11 |
| ИМ-70-0,1 У3 |
70 |
0,1 |
| ИМ-100-0,15 У3 |
100 |
0,15 |
455 х 150 х 326 |
345 |
32 |
| ИМК-40-0,3 У3 |
40 |
0,3 |
40 %** |
| ИМК-70-0,1 У3 |
70 |
0,1 |
| ИМК-100-0,05 У3 |
100 |
0,05 |
| ИМКН-5-140 У2 |
5 |
140 |
— |
50* |
15 %** |
310 х 150 х 590 |
Сталь |
687 |
48 |
| ИК-3-300 У3 |
3 |
300 |
— |
— |
380 х 120 х 650 |
791 |
50 |
| ИК-5-200 У2 |
5 |
200 |
10 |
500 |
10* |
2*** |
310 х 150 х 590 |
673 |
48 |
| ИК1-6-150 УХЛ4 |
6 |
150 |
40 |
60 |
0,5* |
694 |
| ИК-8-85 УХЛ4 |
8 |
85 |
| ИК1-10-50 УХЛ4 |
10 |
50 |
| ИК-100-0,05 УХЛ4 |
100 |
0,05 |
5 |
100 |
0,33 |
апериод. |
160 х 160 х 300 |
Поли-пропилен |
358**** |
11 |
| ИМН-100 0,1 |
0,1 |
10 |
220 |
3* |
100 %** |
455 х 150 х 326 |
345 |
32 |
| ИК1-100-0,1 УХЛ4 |
50 |
140 |
4* |
1,5*** |
29 |
| ИК1-100-0,25 УХЛ4 |
0,25 |
| ИК1-100-0,4 УХЛ4 |
0,4 |
| ИЭПМ-100-0,4 УХЛ4 |
100 |
50 |
251 х 176 х 320 |
434**** |
17 |
| ИК-25-12 УХЛ4 |
25 |
12 |
200 |
38 |
1* |
314 х 314 х 670 |
Сталь |
730**** |
108 |
| ИК-25-13,2 УХЛ4 |
13,2 |
35 |
3* |
| ИК-25-30 УХЛ4 |
30 |
4* |
апериод. |
| ИК-30-9,2 УХЛ4 |
30 |
9,2 |
3* |
1,5*** |
| ИК-40-5 УХЛ4 |
40 |
5 |
40 |
1* |
| ИКГ-50-1 УХЛ4 |
50 |
1 |
20 |
800 |
2 |
50*** |
910 |
110 |
| ИКМ-76-1,5 УХЛ4 |
76 |
1,5 |
150 |
15 |
1* |
апериод. |
455 х 150 х 326 |
Поли-пропилен |
375****** |
32 |
| ИК-200-0,1 |
200 |
0,1 |
50 |
200 |
4* |
1,5*** |
345***** |
* — количество импульсов в минуту;
** — глубина разряда;
*** — декремент затухания;
**** — высота с изоляционными барьерами;
***** — окружающая среда – трансформаторное, конденсаторное или касторовое
масло;
****** — высота с изоляционными барьерами,окружающая среда –
трансформаторное, конденсаторное или касторовое масло.
По
требованию заказчика могут быть разработаны и изготовлены конденсаторы с
другими режимами работы, другими значениями напряжения и емкости.
|
