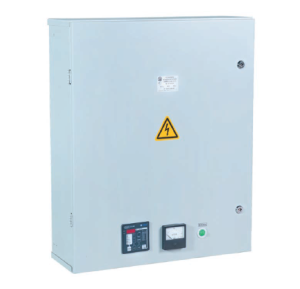

Конденсаторные установки низкого напряжения с автоматическим регулированием
мощности (навесные) УКМ
Монтируются
на вертикальные стены. Изготавливаются в стандартной комплектации.
Применяются в сетях с симметричной реактивной нагрузкой. Обеспечивают
кабельный ввод сверху или снизу. Комплектуются конденсаторными блоками на
основе конденсаторных элементов для конденсаторов типа КПС, измерительной и
светосигнальной аппаратурой, плавкими предохранителями и специальными
электромеханическими контакторами для коммутации емкостной нагрузки.
Вид климатического исполнения – У3 по ГОСТ
15150-69. Эксплуатируются в закрытых помещениях при температуре от минус 45
до плюс 40 оС. Степень защиты – IP21 по ГОСТ 14254-96.

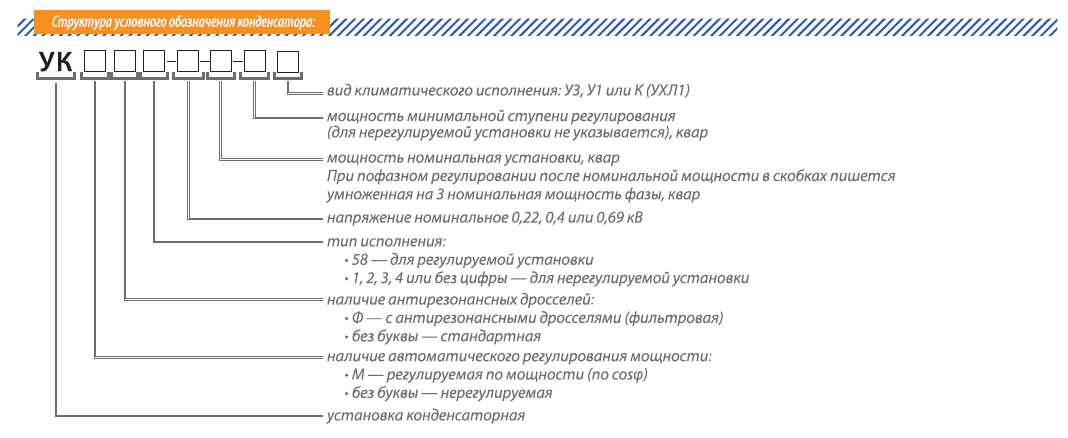

| Типономинал |
Напряже-ние, кВ |
Мощность, квар |
Мощность минимальной ступени регулирования, квар |
Размеры шкафа, мм |
Масса, кг |
| длина |
ширина |
высота |
| УКМ58-0,4-10-5 У3 |
0,4 |
10 |
5 |
650 |
220 |
800 |
50 |
| УКМ58-0,4-15-5 У3 |
15 |
| УКМ58-0,4-20-5 У3 |
20 |
| УКМ58-0,4-25-5 У3 |
25 |
| УКМ58-0,4-30-5 У3 |
30 |
| УКМ58-0,4-30-10 У3 |
10 |
| УКМ58-0,4-35-5 У3 |
35 |
5 |
| УКМ58-0,4-40-5 У3 |
40 |
| УКМ58-0,4-40-10 У3 |
10 |
| УКМ58-0,4-40-20 У3 |
20 |
| УКМ58-0,4-50-5 У3 |
50 |
5 |
| УКМ58-0,4-50-10 У3 |
10 |
| УКМ58-0,4-50-12,5 У3 |
12,5 |
| УКМ58-0,4-50-25 У3 |
25 |
| УКМ58-0,4-60-10 У3 |
60 |
10 |
| УКМ58-0,4-60-20 У3 |
20 |
| УКМ58-0,4-67-33,3 У3 |
67 |
33,3 |
| УКМ58-0,4-70-10 У3 |
70 |
10 |
| УКМ58-0,4-75-12,5 У3 |
75 |
12,5 |
| УКМ58-0,4-75-25 У3 |
25 |
| УКМ58-0,4-80-10 У3 |
80 |
10 |
| УКМ58-0,4-80-20 У3 |
20 |
| УКМ58-0,4-90-30 У3 |
90 |
30 |
| УКМ58-0,4-100-10 У3 |
100 |
10 |
1100 |
70 |
| УКМ58-0,4-100-20 У3 |
20 |
| УКМ58-0,4-100-25 У3 |
25 |
| УКМ58-0,4-112,5-12,5 У3 |
112,5 |
12,5 |
| УКМ58-0,4-120-20 У3 |
120 |
20 |
| УКМ58-0,4-120-30 У3 |
30 |
| УКМ58-0,4-120-40 У3 |
40 |
| УКМ58-0,4-125-25 У3 |
125 |
25 |
| УКМ58-0,4-133-33,3 У3 |
133 |
33,3 |
| УКМ58-0,4-140-20 У3 |
140 |
20 |
| УКМ58-0,4-150-25 У3 |
150 |
25 |
| УКМ58-0,4-150-30 У3 |
30 |
|
