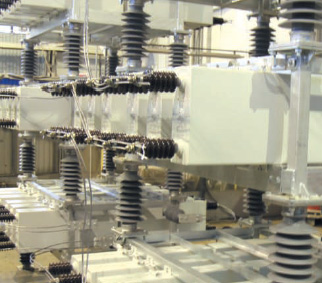

Батареи статических конденсаторов БСК и блоки конденсаторов типа БКЭ
Предназначены для комплектации шунтовых
батарей напряжением 6; 10; 35; 110 и 220 кВ частоты 50 Гц.
| Типономинал |
Напряжение, кВ |
Мощность, квар |
Емкость, мкФ |
Габаритные размеры (длина х ширина х высота), мм |
Масса, кг |
| БКЭ1 — 1,05 — 252 У1 |
1,05 |
252 |
728 |
900 х 580 х 575 |
150 |
| БКЭ1 — 1,05 — 300 У1 |
300 |
866 |
| БКЭ1 — 2,1 — 400 У1 |
2,1 |
400 |
289 |
| БКЭ2 — 1,05 — 500 У1 |
1,05 |
500 |
1444 |
900 х 580 х 910 |
260 |
| БКЭ2 — 1,05 — 600 У1 |
600 |
1732 |
| БКЭ2 — 2,1 — 800 У1 |
2,1 |
800 |
578 |
В
каждом блоке установлены 4 конденсатора. Блоки комплектуются конденсаторами
КЭП 1-1,05-63-1У1, КЭП 1-1,05-75-1У1, КЭП 2-1, 05-125-1У1, КЭП
2-1,05-150-1У1, КЭП 1-2, 1-100-1У1 и КЭП 1-2,1-200-1У1.
Конденсаторы соответствуют требованиям ГОСТ
1282-88 и МЭК 60871-1, 2, имеют пленочный диэлектрик, пропитаны
биоразлагаемой синтетической жидкостью, оснащены внутренними разрядными
резисторами и внутренними плавкими предохранителями. Предохранители
конденсаторов удовлетворяют требованиям МЭК 60871-4.
По требованию
заказчика могут быть разработаны и изготовлены блоки конденсаторов для
высоковольтных шунтовых батарей на другие напряжения и мощности как с
вертикальным, так и с горизонтальным расположением конденсаторов в блоках.
Батареи
статических конденсаторов БСК на напряжение 35; 110 и 220 кВ разрабатываются
и изготавливаются по индивидуальному требованию заказчика.
|
