Фильтры силовые высших гармоник и фильтрокомпенсирующие устройства Ф, ФКУ
Предназначены для снижения искажений кривых
питающего напряжения и тока частоты 50 Гц, а также для компенсации
реактивной мощности.
Типономинал |
Номер гармоники |
Напряжение, кВ |
Мощность, квар |
Ток гармоники, А |
Габаритные размеры, масса |
Ф5-6-1200 Л(П)У3 |
5 |
6 |
1200 |
60 |
Подлежат согласованию с заказчиком в зависимости от требований,
предъявляемых к установке |
Ф5-10-1200 Л(П)У3 |
10 |
Ф7-6-1200 Л(П)У3 |
7 |
6 |
Ф7-10-1200 Л(П)У3 |
10 |
Ф11-6-1200 Л(П)У3 |
11 |
6 |
Ф11-10-1200 Л(П)У3 |
10 |
Ф13-6-1200 Л(П)У3 |
13 |
6 |
Ф13-10-1200 Л(П)У3 |
10 |
Ф5-6-2400 Л(П)У3 |
5 |
6 |
2400 |
Ф5-10-2400 Л(П)У3 |
10 |
Ф7-6-2400 Л(П)У3 |
7 |
6 |
Ф7-10-2400 Л(П)У3 |
10 |
Ф11-6-2400 Л(П)У3 |
11 |
6 |
Ф11-10-2400 Л(П)У3 |
10 |
Ф13-6-2400 Л(П)У3 |
13 |
6 |
Ф13-10-2400 Л(П)У3 |
10 |
Ф5-6-3600 Л(П)У3 |
5 |
6 |
3600 |
Ф5-10-3600 Л(П)У3 |
10 |
Ф7-6-3600 Л(П)У3 |
7 |
6 |
Ф7-10-3600 Л(П)У3 |
10 |
Ф11-6-3600 Л(П)У3 |
11 |
6 |
Ф11-10-3600 Л(П)У3 |
10 |
Ф13-6-3600 Л(П)У3 |
13 |
6 |
Ф13-10-3600 Л(П)У3 |
10 |
Ф5-6-4800 Л(П)У3 |
5 |
6 |
4800 |
Ф5-10-4800 Л(П)У3 |
10 |
Ф7-6-4800 Л(П)У3 |
7 |
6 |
Ф7-10-4800 Л(П)У3 |
10 |
Ф11-6-4800 Л(П)У3 |
11 |
6 |
Ф11-10-4800 Л(П)У3 |
10 |
Ф13-6-4800 Л(П)У3 |
13 |
6 |
Ф13-10-4800 Л(П)У3 |
10 |
Ф5-6-6000 Л(П)У3 |
5 |
6 |
6000 |
Ф5-10-6000 Л(П)У3 |
10 |
Ф7-6-6000 Л(П)У3 |
7 |
6 |
Ф7-10-6000 Л(П)У3 |
10 |
Ф11-6-6000 Л(П)У3 |
11 |
6 |
Ф11-10-6000 Л(П)У3 |
10 |
Ф13-6-6000 Л(П)У3 |
13 |
6 |
Ф13-10-6000 Л(П)У3 |
10 |
Ф5-6-6000 Л(П)У3 |
5 |
6 |
7200 |
Ф5-10-6000 Л(П)У3 |
10 |
Ф7-6-6000 Л(П)У3 |
7 |
6 |
Ф7-10-6000 Л(П)У3 |
10 |
Ф11-6-6000 Л(П)У3 |
11 |
6 |
Ф11-10-6000 Л(П)У3 |
10 |
Ф13-6-6000 Л(П)У3 |
13 |
6 |
Ф13-10-6000 Л(П)У3 |
10 |
Фильтры
настроены на определенную частоту гармоники (настроенные фильтры).
В зависимости от конструкции реактора
фильтры могут быть изготовлены в двух вариантах – с реакторами с воздушным
сердечником и с реакторами с железным сердечником.

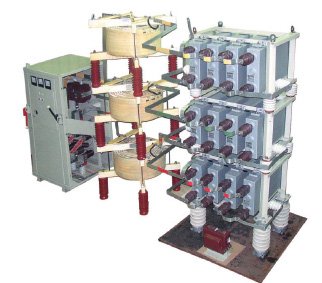

Фильтры с реакторами с воздушным сердечником
состоят из ячейки ввода, конденсаторов типа КЭП или КЭПФ, объединенных в
конденсаторные блоки, и трех реакторов. Как правило, конденсаторные блоки и
реакторы разных фаз устанавливаются друг на друга. По требованию потребителя
могут быть изготовлены реакторы с пофазной установкой реакторов на
конденсаторные блоки. Конденсаторы имеют пленочный диэлектрик, пропитаны
биоразлагаемой синтетической жидкостью, оснащены внутренними разрядными
резисторами и внутренними плавкими предохранителями. Реакторы имеют
естественное охлаждение. Ячейка ввода представляет собой металлический шкаф,
оснащенный разъединителем, тремя амперметрами, системами блокировок и защиты
фильтра. В ячейке ввода предусмотрена возможность подвода кабеля снизу или
сверху. Конденсаторные блоки и реакторы размещены внутри сетчатого
ограждения.
Фильтры с реакторами с железным сердечником
изготавливаются в металлических шкафах. В зависимости от размещения ячейки
ввода такие фильтры имеют следующие модификации: Ф…ЛУ3 — ячейка ввода
слева, Ф…ПУ3 – ячейка ввода справа.
Вид климатического исполнения – У3 по ГОСТ
15150-69. Диапазон температур от -20 оС
до +40 оС.
Фильтр имеет следующие виды защит: защита от
неисправности конденсатора (замыкание между обкладками, замыкание на
корпус); защита от межфазных замыканий и замыканий фазы на землю; защита от
длительных перегрузок по току, превышающему 1,3 номинального.
По требованию
заказчика могут быть изготовлены фильтры другой мощности с другими частотами
настройки и с другими значениями токов гармоник.
По требованию
заказчика могут быть изготовлены фильтрокомпенсирующие устройства ФКУ
(расстроенные фильтры).
Возможно
изготовление настроенных и расстроенных фильтров для эксплуатации на
открытом воздухе (У1).
По требованию
заказчика фильтры могут быть изготовлены в контейнере (УХЛ1).
|
