ЗВЛФ звонок постоянного тока с лампой и фильтром
Звонок
ЗВЛФ предназначен для подачи одновременно звукового и светового сигналов в
системах тревожной сигнализации постоянного тока. Приборы изготавливаются в двух
климатических исполнениях по ГОСТ 15150-69: О1 (общеклиматическое исполнение) и
УХЛ5 (для эксплуатации в макроклиматических районах с умеренным климатом и
холодным климатом).
Приборы устойчиво работают при колебаниях напряжения
постоянного тока в пределах от +5 до -10 % от номинального значения.
Все приборы изготавливаются в водозащищенном исполнении,
режим работы - повторно-кратковременный. Длительность непрерывной работы прибора
составляет не более 1мин., пауза - 1мин.
Технические характеристики ЗВЛФ
|
Марка
|
Номинальное напряжение
постоянного тока, В
|
Потребляемая мощность, Вт
|
Сила звука Дб (не менее)
|
Масса ЗВЛФ, кг
|
|
ЗВЛФ-220
|
220
|
22
|
92
|
3,5
|
|
ЗВЛФ-110
|
110
|
17,5
|
92
|
3,5
|
|
ЗВЛФ-24
|
24
|
10
|
92
|
3,3
|

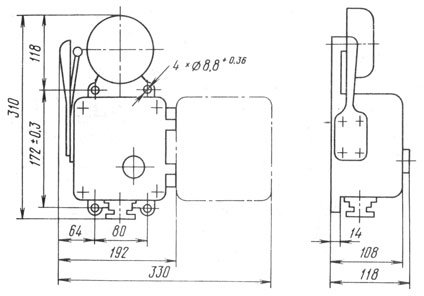

Чертеж ЗВЛФ
|
