ЗВОФ звонок на обрыв постоянного тока с фильтром
Звонок
ЗВОФ предназначен для подачи звуковых сигналов в системах тревожной сигнализации
постоянного тока. Приборы изготавливаются в двух климатических исполнениях по
ГОСТ 15150-69: О1 (общеклиматическое исполнение) и УХЛ5 (для эксплуатации в
макроклиматических районах с умеренным климатом и холодным климатом).
Приборы ЗВОФ устойчиво работают при колебаниях напряжения
постоянного тока в пределах от +5 до -10 % от номинального значения.
Все приборы изготавливаются в водозащищенном исполнении,
режим работы - повторно-кратковременный. Длительность непрерывной работы прибора
составляет не более 1 мин., пауза - 1 мин.
Технические характеристики ЗВОФ
|
Марка
|
Номинальное напряжение
постоянного тока, В
|
Потребляемая мощность, Вт
|
Сила звука Дб (не менее)
|
Масса ЗВОФ, кг
|
|
ЗВОФ-220
|
220
|
11
|
86
|
2,2
|
|
ЗВОФ-110
|
110
|
9,4
|
86
|
2,2
|
|
ЗВОФ-24
|
24
|
5
|
86
|
2,2
|

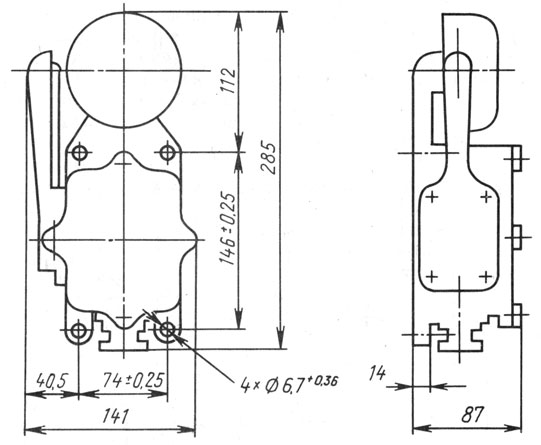

Чертеж ЗВОФ
|
