ЗГ звонок громкого боя

Звонок громкого боя ЗГ предназначен для подачи мощных звуковых сигналов, отличающихся от производственных шумов. Работает при температуре окружающего воздуха от -40 до +50^˚С и относительной влажности воздуха 98% при температуре +35^˚С.

Потребляемая мощность не более 30 В·А. Напряжение питания 220 В.

Род тока: ЗГ-1 - переменный, частотой 50 Гц; ЗГ-2 - постоянный.

Уровень звукового сигнала на расстоянии1 м не более 100 дБ.

Обозначение звонка ЗГ при заказе

Пример записи при заказе звонка громкого боя ЗГ переменного тока напряжением 220 В, 50 Гц: «Звонок громкого боя ЗГ-1 ТУ 4372-003-14431979-2012».

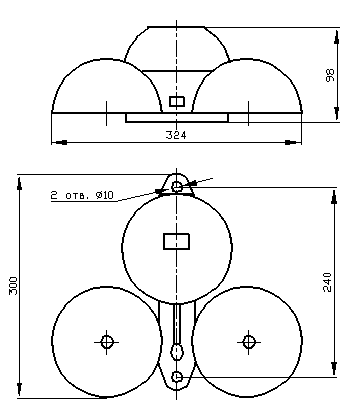

Чертеж ЗГ

Таблица подключений

Колодка клеммная
