МЗМ-1 звонок громкого боя

Назначение

Оповещатель звуковой предназначен для подачи мощных звуковых сигналов, отличающихся от производственных шумов.

Оповещатель звуковой предназначен для работы при температуре окружающего воздуха от -40^оС до +50 ^оС и относительной влажности 95±3% при 35 ^оС

Вид климатического исполнения УХЛ-1 по ГОСТ15150

Технические характеристики

Комплектность

Оповещатель звуковой серии МЗМ-1 - 1 шт.

Гарантийный талон на партию - 1 шт.

Устройство и принцип работы

Оповещатель представляет собой электромагнитный механизм, заключенный в пылебрызгонепроницаемый корпус.

Основными частями оповещателя являются: основание, два колокола, крышка, катушка с магнитопроводом П-образной формы, коромысло с ударником и диод.

Колебательные движение коромысла и связанного с ним ударника осуществляются за счет действия электромагнита, питающегося переменным или постоянным током, и возвратной пружины.

Подготовка изделия к работе

Оповещатель устанавливается на вертикальной плоскости чашками вниз на высоте, обеспечивающей безопасную эксплуатацию.

Подводка проводов питания к клеммной колодке производится через сальниковый ввод.

Дополнительная регулировка звучания производится путем перемещения чашек и катушки с электромагнитом при отключенном питании.

Особого ухода и смазки оповещатель не требует.

Свидетельство о приемке

Оповещатель звуковой МЗМ-1 соответствует техническим условиям ТУ 4372-003-14431979-2012.

Гарантии изготовителя

Предприятие-изготовитель гарантирует соответствие оповещателя звукового требованиям настоящих технических условий при соблюдении условий эксплуатации, монтажа, транспортирования и хранения.

Гарантийный срок эксплуатации - 12 месяцев со дня отгрузки.

Гарантийный срок хранения - не более 6 месяцев.

Транспортирование и хранение

Транспортирование оповещателей может осуществляться любым видом крытого транспорта, исключающим воздействие атмосферных осадков, механических повреждений и загрязнений, в соответствии с правилами перевозки грузов, действующими на данном виде транспорта.

Готовые звонки должны храниться в сухом закрытом помещении на стеллажах, на расстоянии не менее 1 метра от нагревательных приборов.

В местах хранения оповещателей не допускается присутствие веществ, вызывающих разрушение защитных покрытий и коррозию металла.

Способы укладки оповещателей на транспортное средство должны исключать их перемещение при перевозке.

Указания по эксплуатации

Монтаж и эксплуатацию звонков производить в соответствии с паспортом М3.00.00.00 ПС.

ПРИМЕЧАНИЕ: Заводом могут быть произведены отдельные схемные и конструктивные изменения, не ухудшающие качества изделия.

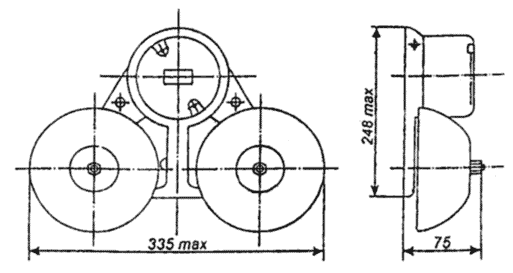

Чертеж МЗМ
