ПАСВ3, ПАСВ4 пост аварийный взрывозащищенный
Пост
аварийный взрывозащищенныйПАСВ3 и пост аварийный взрывозащищенныйПАСВ4
предназначены для предупреждающей и аварийной звуковой и световой сигнализации
при размещении их в стационарных установках и на подвижных транспортных
средствах во взрывоопасных зонах.
Пост аварийный взрывозащищенный ПАСВ3 предназначен для
эксплуатации с маркировкой взрывозащиты 1ExdIICT6 во взрывоопасных зонах,
согласно гл.7.3 «Электроустановки во взрывоопасных зонах», Правил устройства
электроустановок «Электрооборудование специальных установок» и другим
нормативно-техническим документам, определяющих применяемость
электрооборудования во взрывоопасных зонах, в электрических цепях переменного
тока с частотой 50 или 60Гц номинального напряжения 24, 36, 127, 220, 380В и
постоянного тока номинального напряжения 24, 220В.
Посты ПАСВ4 с маркировкой взрывозащиты РВ ЕхdI предназначены
для эксплуатации в угольных и сланцевых шахтах, опасных по газу и пыли, согласно
Правилам безопасности в угольных шахтах, Правилам устройства электроустановок
«Электрооборудование специальных установок», а также в согласно НПАОП
10.0.-1.01-05 Правилам безопасности в угольных шахтах СОУ 10.1-00185790-002-2005
Правилам технической эксплуатации угольных шахт, и другим нормативно-техническим
документам, определяющим их применяемость.
Посты ПАСВ3 и ПАСВ4 соответствуют требованиям РД БТ
39-0147171-003-88 к установке датчиков стационарных газоанализаторов в
производственных помещениях и наружных площадках предприятий нефтяной и газовой
промышленности.
Согласно п.3.1 и 3.2 инструкции РД БТ 39-0147171-003-88 посты
аварийной сигнализации ПАСВ3 и ПАСВ4 должны обеспечивать подачу светового и
звукового сигналов при предельно допустимых концентраций вредных веществ.
Посты ПАСВ3 и ПАСВ4 должны обеспечивать подачу
предупреждающего светового и звукового сигналов при концентрации горючих газов
20% и аварийного - при 50% от нижнего концентрационного предела воспламенения.
Принцип работы основан на следующих режимах:
- комплексный 1 - посты ПАСВ3-Х3К и ПАСВ4-Х-Х3К работают в
двух режимах, в зависимости от подачи управляющих сигналов U1 и U2. В режиме
предупреждающей сигнализации - повторнократковременный режим для световой и
звуковой сигнализации и в аварийной сигнализации - непрерывный режим звуковой и
световой сигнализации;
- комплексный 2 - посты ПАСВ3-Х-Х5-1Х1Х и ПАСВ4-Х-Х5-1Х1Х
работают в двух режимах, в зависимости от подачи управляющих сигналов U1 и U2. В
режиме предупреждающей сигнализации - повторнократковременный режим для звуковой
сигнализации и фонаря желтого или зеленого свечения при отключенном фонаре
красного свечения и в аварийной сигнализации - непрерывный режим для звуковой
сигнализации и фонаря красного свечения при отключенном фонаре желтого или
зеленого свечения.
Основные отличия и преимущества ПАСВ3 и ПАСВ4 перед постами
ПАСВ1
- возможность применения во взрывоопасных средах, где по
условиям эксплуатации необходимы взрывобезопасные посты с видом взрывозащиты
«взрывонепроницаемая оболочка - d»;
- наличие рудничного взрывобезопасного исполнения для
применения на шахтах опасных по газу и пыли;
- транзитные подключения;
- возможность разделения силовых цепей и цепей управления;
- при установке дополнительных вводов возможность контроля
световой индикации на табло оператора.
Условия эксплуатации ПАСВ3, ПАСВ4
Характеристики
|
Значения
|
Климатическое исполнение постов
|
В2 по ГОСТ 15150-69
|
Температура окружающей среды
|
от -60 до +50 °С
|
Относительная влажность окружающей среды
|
до (98 ± 2) % при температуре
(35 ± 2) °С с конденсацией влаги
|
Степень защиты оболочек постов от пыли и
влаги
|
IР66 по ГОСТ 14254
|
Химостойкое исполнение
|
Х3 по ГОСТ 24682-81
|

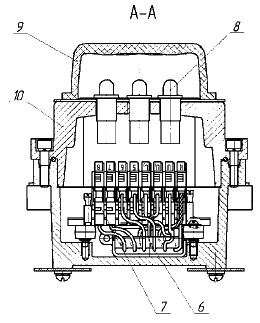

Посты аварийной сигнализации ПАСВ3 и ПАСВ4 состоят из
устройства подачи звуковых сигналов 1 и блока световой сигнализации 2. Они
соединены между собой штуцером 3 и винтами 4 крепятся на две планки 5. В
устройстве подачи звуковых сигналов расположен электромагнитный привод звуковой
сигнализации. В блоке световых сигналов расположены блок электронных
преобразований 6, зажимы 7 типа ЗНП-22 и 3 светодиодных сигнальных лампы 8 типа
СКЛ18, находящихся под колпаком 9, который установлен на крышке блока световой
сигнализации 10. Посты типа ПАСВ3-Х-Х3К и ПАСВ4-Х-Х3К имеют один фонарь красного
свечения. Посты типа ПАСВ3-Х-Х5-1Х1Х и ПАСВ4-Х-Х5-1Х1Х имеют два фонаря
свечения, один из которых - красный Q1 (лампы 1, 3, 5), а другой Q2 (лампы 2, 4,
6) зеленого или желтого свечения.
Технические характеристики ПАСВ3, ПАСВ4
Характеристики
|
Значения
|
ПАСВ3
|
ПАСВ4
|
Номинальное напряжение переменного тока
частотой сети 50 или 60 Гц, В
|
24, 36, 127, 220, 380
|
24, 36, 127, 220
|
Номинальное напряжение постоянного тока, В
|
24, 220
|
Потребляемая мощность, В·А
|
35
|
Уровень звукового давления сигнала по
акустической оси на расстоянии 1м от мембраны
(при 0,85-1,1Uн), дБ
|
102 ± 2 для ПАСВХ-С; 104 ± 2
для ПАСВХ -Г
|
Частотная характеристика сигналов, Гц
|
200 - 2000
|
Яркость по оси, мкд
|
200 - 500
|
Номинальный ток контактных зажимов, А
|
до 3
|
Структура условного обозначения
П А С В Х0 - Х1Х2 -1Х31Х4 ТУ 4252-001-00213569-2005
ПАСВ - пост аварийной сигнализации взрывозащищенный световой и звуковой;
Х0 - вид взрывозащиты: 3 - 1ExdIICT6, 4 - РВ ЕхdI
Х1 - номинальное напряжение для ПАСВ3:
- переменного тока (50 или 60 Гц): 1 - 24 В, 2 - 36 В, 3 - 220 В, 4 - 380 В;
7 - 127 В;
- постоянного тока: 5 - 24 В, 6 - 220 В;
- номинальное напряжение для ПАСВ4:
- переменного тока (50 или 60 Гц): 1 - 24 В, 2 - 36 В, 3 - 220 В, 7 - 127 В;
- постоянного тока: 5 - 24 В, 6 - 220 В;
Х2 - режим работы: 3 - комплексный; 5 - комплексный 2;
Х3 - цвет свечения первого сигнализатора Q1: К - красный, Л - зеленый, Ж -
желтый
Х4 - цвет свечения второго сигнализатора Q2: К - красный
Пример записи обозначения поста аварийной сигнализации светового и звукового
взрывозащищенного ПАСВ3 с комплексным режимом работы и одним световым источником
красного свечения на номинальное напряжение переменного тока 220 В:
- для внутрироссийских поставок: «ПАСВ3-33-1К ТУ 4252-001-00213569-2005»,
- то же для поставок на экспорт: «ПАСВ1-33-1К -Экспорт -ТУ 4252-001-00213569
- 2005».
Чертеж ПАСВ3, ПАСВ4
Габаритные, установочные размеры и устройство постов аварийной
сигнализации ПАСВ3 и ПАСВ4

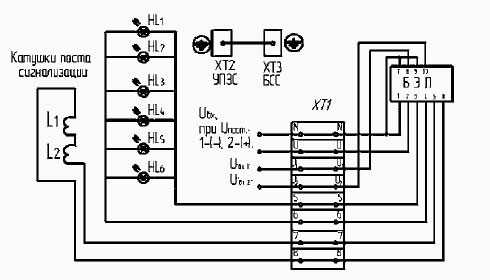

Электрическая схема постов ПАСВ3-Х-Х3К, ПАСВ4-Х-Х3К
Назначение клеммных зажимов ХТ1 для электрической схемы ПАСВ3-Х-Х3К,
ПАСВ4-Х-Х3К
№ клеммного зажима ХТ1
|
Обозначение
|
Назначение
|
Режим работы Поста ПАСВ1-Х3
|
1
|
N (при Uпост - (-))
|
Нейтраль сети
|
Дежурный
|
2
|
U (при Uпост - (+))
|
Фаза сети
|
3
|
U1
|
Первая ступень сигнализации
|
Повторнократковременный
|
4
|
U2
|
Вторая ступень сигнализации
|
Непрерывный
|

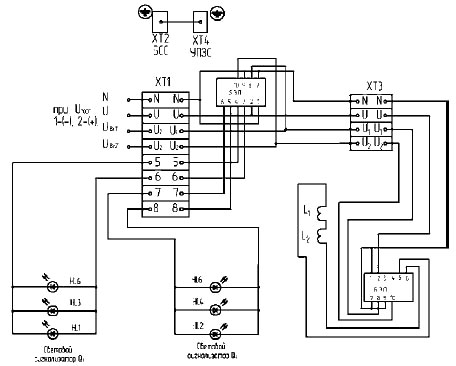

Электрическая схема постов ПАСВ3-Х-Х5-1Х1Х, ПАСВ4-Х-Х5-1Х1Х
Назначение клеммных зажимов для электрической схемы постов
ПАСВ3-Х-Х5-1Х1Х, ПАСВ4-Х-Х5-1Х1Х
№ клеммного зажима ХТ1
|
Обозначение
|
Назначение
|
Режим работы поста
сигнализации ПСВ
|
Режим работы светового
сигнализатора Q1
|
Режим работы светового
сигнализатора Q2
|
1
|
N (при Uпост - (-))
|
Нейтраль сети
|
Дежурный
|
Дежурный
|
Дежурный
|
2
|
U (при Uпост - (+))
|
Фаза сети
|
3
|
Uвх1
|
Первая ступень сигнализации
|
Повторнократковременный
|
Повторнократко-временный
|
Отключен
|
4
|
Uвх2
|
Вторая ступень сигнализации
|
Непрерывный
|
Отключен
|
Непрерывный
|
|
