ПАСВ5, ПАСВ6 пост аварийный взрывозащищенный

Пост взрывозащищенный аварийной сигнализации ПАСВ5 и пост взрывозащищенный аварийной сигнализации ПАСВ6 предназначены для предупреждающей и аварийной световой сигнализации при размещении их в стационарных установках и на подвижных транспортных средствах во взрывоопасных зонах.

Посты взрывозащищенные ПАСВ5 предназначены для эксплуатации с маркировкой взрывозащиты 1ExdIICT6 во взрывоопасных зонах, согласно гл.7.3 «Электроустановки во взрывоопасных зонах», Правил устройства электроустановок. «Электрооборудование специальных установок» и другим нормативно-техническим документам, определяющим применяемость электрооборудования во взрывоопасных зонах, в электрических цепях переменного тока с частотой 50 или 60Гц номинального напряжения 24, 36, 127, 220, 380 В и постоянного тока номинального напряжения 24, 220В.

Посты ПАСВ6 с маркировкой взрывозащиты РВ ЕхdI предназначены для эксплуатации в угольных и сланцевых шахтах, опасных по газу и пыли, согласно Правилам безопасности в угольных шахтах, Правилам устройства электроустановок. «Электрооборудование специальных установок», а также согласно НПАОП 10.0.-1.01-05 «Правила безопасности в угольных шахтах», Правилам технической эксплуатации угольных шахт, и другим нормативно техническим документам, определяющим применяемость.

Посты ПАСВ5 и ПАСВ6 соответствуют требованиям РД БТ 39-0147171-003-88 к установке датчиков стационарных газоанализаторов в производственных помещениях и наружных площадках предприятий нефтяной и газовой промышленности. Посты ПАСВ5 и ПАСВ6 обеспечивают подачу предупреждающего светового сигнала при концентрации горючих газов 20% и аварийного - при 50% от нижнего концентрационного предела воспламенения.

Посты ПАСВ5 и ПАСВ6 работают в непрерывном, повторнократковременном и комплексном «2» режимах:

- непрерывный режим. для ПАСВ5-ХХ-1Х1Х и ПАСВ6-ХХ-1Х1Х: световой сигнал первого источника (Q1) - световой сигнал второго источника (Q1) - (Q2) -0,5-1,0 с;

- повторнократковременный: частота светового сигнала - 30-60 в минуту; продолжительность импульса - 0,5с-1с; интервал между сигналами - 0,5с -1с;

- комплексный «2» - для постов ПАСВ5-Х3-1Х1Х и ПАСВ6-Х3-1Х1Х.

Посты ПАСВ5-Х3-1Х1Х и ПАСВ6-Х3-1Х1Х работают в двух режимах, в зависимости от подачи управляющих сигналов U1 и U2. В режиме предупреждающей сигнализации - повторнократковременный режим для фонаря желтого или зеленого свечения при отключенном фонаре красного свечения и в аварийной сигнализации - непрерывный режим для фонаря красного свечения при отключенном фонаре желтого или зеленого свечения.

Основные отличия и преимущества ПАСВ5 и ПАСВ6 перед постами ПАСВ2:

- возможность применения во взрывоопасных средах, где по условиям эксплуатации необходимы взрывобезопасные посты с видом взрывозащиты «взрывонепроницаемая оболочка - d»;

- наличие рудничного взрывобезопасного исполнения для применения на шахтах опасных по газу и пыли;

- транзитные подключения;

- возможность разделения силовых цепей и цепей управления;

- при установке дополнительных вводов возможность контроля световой индикации на табло оператора.

Условия эксплуатации ПАСВ5, ПАСВ6

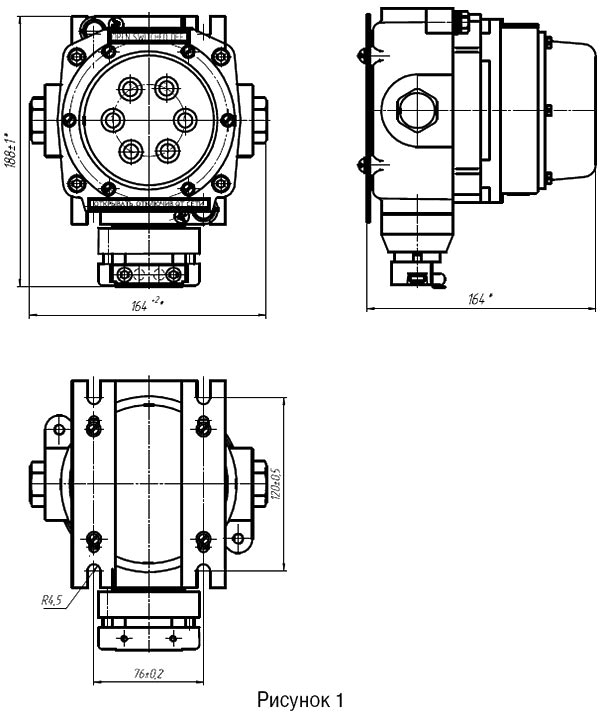

Посты аварийной сигнализации ПАСВ5 и ПАСВ6 (рис.1) состоят из корпуса 1, крышки 2 и кабельного ввода 3. В корпусе имеется отверстие под кабельный ввод для подведения цепи управления, закрытое заглушкой 4.

В корпусе расположены блок электронных преобразований 5 и зажимы 6 типа ЗНП-22. Электронный преобразователь коммутирует подачу электрического сигнала на блок световых сигналов, состоящий из полупроводниковых коммутаторных ламп 7 типа СКЛ18. Коммутаторные лампы СКЛ18 защищены от внешнего воздействия колпаком 8, расположенном на крышке 2.

В зависимости от режима работы на крышке располагаются один Q1(лампы НL1-HL6) или два блока световых сигналов Q1 (лампы HL1,HL3,HL5) и Q2 (лампы HL2, HL4, HL6). На корпусе постов винтами 9 установлены две планки 10.

При постоянном напряжении необходимо соблюдать полярность подключения источника питания. Посты типа ПАСВ5-ХХ и ПАСВ6-ХХ имеют один фонарь красного, зеленого или желтого свечения. Посты типа ПАСВ5-Х3-1Х1Х и ПАСВ6-Х3-1Х1Х имеют два фонаря свечения, один из которых - красный Q1 (лампы 1,3,5), а другой Q2 (лампы 2,4,6) зеленого или желтого свечения.

Технические характеристики ПАСВ5, ПАСВ6

Обозначение постов ПАСВ5, ПАСВ6 при заказе

П А С В Хо- Х1 Х21Х3Х1Х4 ТУ 4252-001-00213569-2005, где:

ПАСВ - пост аварийной сигнализации взрывозащищенный световой;

Хо - вид взрывозащиты: 5 - 1ЕхdIICT6, 6 - PB ExdI

Х1 - номинальное напряжение:

для ПАСВ5:

- переменного тока (50 или 60 Гц):1 - 24В, 2 -36В, 7 -127В, 3 -220В,4 - 380В;

- постоянного тока 5 - 24В, 6 - 220В;

для ПАСВ6:

- переменного тока (50 или 60 Гц):1 - 24В, 2 - 36В, 7 - 127В, 3 - 220В,

- постоянного тока 5 - 24В, 6 - 220В;

Х2 -режим работы: 1- непрерывный; 2 - повторнократковременный,3 - комплексный - 2,

Х3 - цвет свечения первого сигнализатора: К - красный Л - зеленый; Ж - желтый.

Х4 - цвет свечения второго сигнализатора: К - красный

Пример записи обозначения поста аварийной сигнализации светового взрывозащищенного на номинальное напряжение переменного тока 220В для непрерывного режима работы с одним источником света красного свечения и одним источником света зеленого свечения с маркировкой взрывозащиты 1ЕхedIICT6:

«ПАСВ5-31-1Л1К ТУ 4252-001-00213569-2005»

Пример записи обозначения поста аварийной сигнализации светового взрывозащищенного на номинальное напряжение переменного тока 220В для режима комплексный 2 с одним источником света зеленого свечения, одним источником света красного свечения с маркировкой взрывозащиты PB ExdI:

«ПАСВ6-33-1Ж1К ТУ 4252-001-00213569-2005»

Чертеж ПАСВ5, ПАСВ6

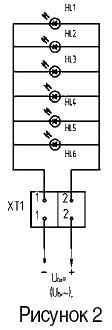

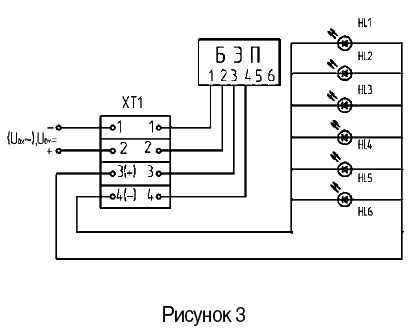

Электрическая схема соединений ПАСВ5-Х1Х и ПАСВ6-Х-1Х Непрерывный режим	Электрическая схема соединений постов ПАСВ5-Х2-1Х и ПАСВ6-Х2-1Х Повторнократковременный режим

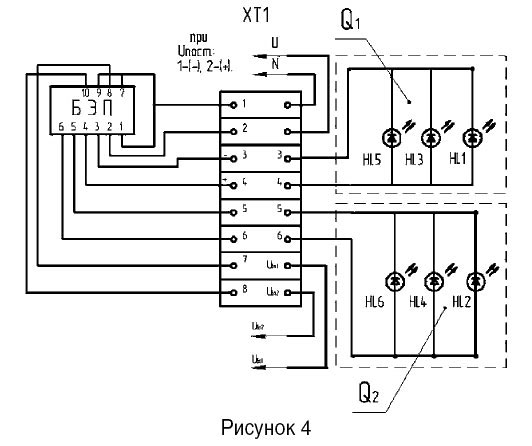

Электрическая схема соединений постов типа ПАСВ5-Х3-1Х1Х и ПАСВ6-Х3-1Х1Х режим - комплексный-2.

Назначение клеммных зажимов постов типа ПАСВ5-Х3 -1Х1Х и ПАСВ6-Х3-1Х1Х
