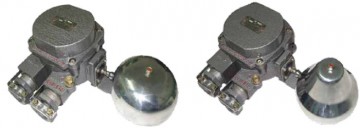

ПСВ-З пост звуковой сигнализации со звонком
Пост ПСВ-З предназначен для звуковой аварийной и
предупреждающей сигнализации при размещении его в стационарных установках
и на подвижных транспортных средствах. Посты с маркировкой PB ExdI предназначены
для эксплуатации в угольных и сланцевых шахтах, опасных по газу и пыли. Посты
ПСВ-З с маркировкой 1ExdIIВТ6 или 1ExdIIСТ6 предназначены для эксплуатации во
взрывоопасных зонах.
Условия эксплуатации ПСВ-З
|
Характеристики
|
Значения
|
|
Климатическое исполнение постов
|
У1, УХЛ5, ХЛ1, ОМ1, Т1, Т5 по
ГОСТ 15150-69
|
|
Высота над уровнем моря не более
|
4300м
|
|
Температура окружающего воздуха:
|
|
|
- для исполнения У1
|
от -45 °С до +40 °С
|
|
- для исполнения ХЛ1
|
от -60 °С до +40 °С
|
|
- для исполнения Т1
|
от -10 °С до +50 °С
|
|
- для исполнения ОМ1
|
от -40 °С до +45 °С
|
|
- для исполнения УХЛ5
|
от -10 °С до +35 °С
|
|
- для исполнения Т5
|
от +1 °С до +35 °С
|
|
Относительная влажность окружающей среды при
температуре (35 ± 2) °С с конденсацией влаги
|
до (98 ± 2) %
|
|
Степень защиты
|
IP65
|
|
Положение поста в пространстве
|
без ограничений
|
|
Средняя наработка на отказ То, при режиме
работы:
|
3000ч
|
|
- частота сигналов
|
30 - 35 в час
|
|
- продолжительность сигнала
|
не более 15 с
|
|
- количество сигналов, следующих друг за
другом, не более
|
5
|
|
- интервал между сигналами
|
не менее 1с
|
|
- интервал между сериями сигналов
|
не менее 7 мин.
|
|
- время работы постов в режиме
сигнал-секунда, пауза-секунда
|
не более 6 часов
|
|
- время восстановления
|
не более 40 мин.
|
Посты исполнений УХЛ5, ОМ1, Т1, Т5 выполняются в химостойком
исполнении Х3 по ГОСТ 24682-81.
Посты состоят из взрывонепроницаемой оболочки, образованной
корпусом и крышкой. В корпусе установлен электромагнитный механизм ударного
действия, который посредством ударника и бойка воздействует на колпак. Посты
имеют два ввода для проведения гибкого или бронированного кабеля диаметром до14
мм. Контактные зажимы и зажимы заземления должны допускать присоединение двух
проводов сечением до 2,5 мм2 каждый.
Технические характеристики ПСВ-З
|
Характеристики
|
Значения
|
|
PB Exdl
|
1ExdIIВТ6 или 1ExdIIСТ6
|
|
Номинальное напряжение (переменного тока 50
или 60Гц), В
|
24, 36, 110, 127, 220
|
24, 36, 110, 127, 220, 380
|
|
Потребляемая мощность, ВА
|
35±5
|
35±5
|
|
Уровень звукового давления сигнала,
измеренный по акустической оси на расстоянии1 м
(при 0,85 Uh), дБ
|
90 ± 2 для ПСВ-3-ХХХ и 94 ± 2
для ПСВ-К-ХХХ
|
|
Номинальный ток контактных соединений, А
|
до 6,0
|
до 6,0
|
|
Масса поста ПСВ-З, кг
|
3,0 для ПСВ-3-ХХХ и 3,4 для
ПСВ-К-ХХХ
|
Обозначение поста ПСВ-З при заказе
ПСВ - Х1 - Х2 Х3 Х4
- ПСВ - пост сигнализации взрывозащищенный;
- Х1 - исполнение по функциональному назначению: З -звонок; К-колокол;
- Х2 - исполнение по номинальному напряжению: переменного тока (50 или 60 Гц)
- 1 - 24 В, 2 - 36 В, 3 - 110 В, 4 - 127 В, 5 - 220 В, 6 - 380 В;
- Х3 - маркировка взрывозащиты: 1-РВ ExdI; 2-1ExdIIAT6;
3-1ExdIIВТ6; 4-ExdIIСТ6; 5-2ExedIIАТ4; 6-2ExedIICT6;
- Х4 - климатическое исполнение и категория размещения по ГОСТ 15150-69.
Пример обозначения поста при его заказе и записи в документации другого
изделия: для внутреннего рынка: «Пост ПСВ - З - 52ХЛ1 ТУ У
3.09-00217159-024-97(ПИЖЦ.425132.003)»

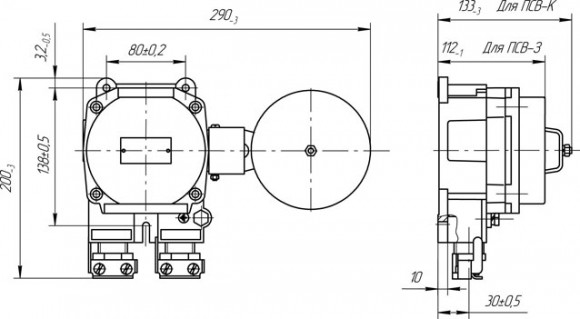

Чертеж ПСВ-З
|
