12ГР-41В громкоговоритель взрывозащищённый
Громкоговоритель рупорный взрывозащищенный 12ГР-41В ТУ
6573-001-96875111-2007 предназначен для использования в качестве источника звука
в системах производственно-технологической громкоговорящей связи, аварийного
оповещения и озвучивания во взрывоопасных зонах 1 и 2 согласно ГОСТ Р51330.9-99
часть 10 и зонах класса В-1, В-1а, В-1б, В-1г в соответствии с главой 7.3
«Правил устройства электроустановок» (ПУЭ), где по условиям работы возможно
образование взрывоопасных смесей, отнесенных к категориям IIА, IIВ и группам
Т1-Т6 по ГОСТ Р51330.11-99 часть 12, ГОСТ51330.13-99 и ГОСТ51330.16-99.
Громкоговоритель может использоваться на морских судах.
Технические характеристики 12ГР-41В
Электрические и электроакустические параметры громкоговорителя должны
соответствовать нормам, указанным ниже при нормальных климатических условиях.
|
Характеристики
|
Значения
|
|
Температура окружающего воздуха, °С
|
25 ± 10
|
|
Относительная влажность, %
|
от 45 до 80
|
|
Атмосферное давление, кПа
|
от 84 до 106,7
|
|
Номинальное входное звуковое напряжение, В
|
120/30
|
|
Номинальное электрическое сопротивление, Ом
|
1150/75
|
|
Номинальная шумовая мощность, Вт
|
12
|
|
Максимальная шумовая мощность, Вт
|
18
|
|
Эффективный рабочий диапазон частот,
ограниченный полем допусков + 6 дБ / -14 дБ от
уровня среднего звукового давления в полосе
частот 800-3150 Гц, Гц, не уже
|
400 - 4000
|
|
Уровень характеристической чувствительности в
октавной полосе частот 800-3150 Гц, дБ не менее
|
102
|
|
Полный коэффициент гармонических искажений
при номинальном входном звуковом напряжении, %,
не более, на частотах, Гц:
|
|
|
- от 630 до 1000
|
15
|
|
- от 1000 до 3000
|
10
|
|
- свыше 3000
|
7
|
|
Маркировка взрывозащиты
|
2ExmsIIT6 X по ГОСТ
Р51330.0-99, ГОСТ Р51330.1-99, ГОСТ Р51330.17-99
|
|
Степень защиты оболочки
|
IР56 по ГОСТ 14254-96
|
|
Климатическое исполнение
|
УХЛ1 по ГОСТ 15150-69
|
|
Степень опасности механических повреждений
|
Х по ГОСТ Р51330.0-99
|
|
Масса громкоговорителя
|
3,4 кг
|
|
Драгоценные металлы в рупорном
громкоговорителе
|
отсутствуют
|
|
Содержание цветных металлов, г:
|
|
|
- латунь Л63
|
102,60
|
|
- бронза БРОФ6,5
|
0,17
|
|
- олово
|
20,00
|
|
- медь
|
66,00
|
Комплект поставки 12ГР-41В
|
1) громкоговоритель рупорный 12ГР-41В
|
1 шт.
|
|
2) паспорт
|
1 шт.
|
|
3) упаковка
|
1 шт. на 1 изделие
|

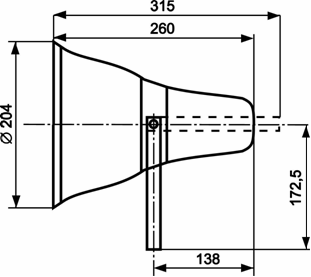

Чертеж 12ГР-41В
|
