Телевизионный видеоэндоскоп «Каскад»
Каскад – автономный видеоприбор дистанционного визуального контроля с гибким
зондом, светодиодным освещением, встроенным дисплеем и управлением изгиба конца
зонда
Видеоэндоскоп Каскад – универсальный инструмент
работников экспертно-диагностических центров, а также подразделений технической
диагностики крупных предприятий химической, энергетической, газовой и нефтяной
промышленности, локомотивных депо, авиапредприятий и автоколонн для осмотра
полых изделий.
Технический видеоэндоскоп Каскад предназначен для:
– диагностики скрытых узлов сложных технических объектов при криволинейном
доступе;
– проверки состояния внутренних поверхностей;
– оперативного осмотра транспортных средств, контейнеров и содержимого закрытых
емкостей, а также других скрытых полостей и предметов при отсутствии внешнего
освещения с целью контроля состояния деталей и механизмов, а также наличия
инородных или опасных предметов.

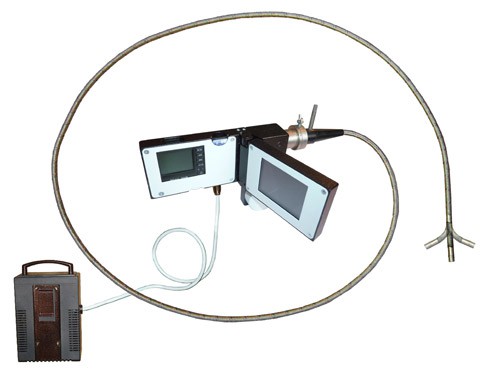

Видеоэндоскоп состоит из блока управления с поворотной
рукояткой для управления изгибаемым концом, блока записи с записывающим
устройством наблюдаемого изображения и блока видеомонитора с откидным монитором
для наблюдения видеоизображения в реальном времени.
На конце гибкого зонда длиной до 5 м установлен управляемый изгибаемый конец
с миниатюрной видеокамерой и светодиодным осветителем. Для диаметра зонда 13 мм
доступна ручная фокусировка видеокамеры.
Видеоэндоскоп Каскад может дополнительно комплектоваться центратором для
контроля протяженных цилиндрических изделий, а также штативом с
кронштейном для установки видеоэндоскопа на полу.
Технические характеристики
| Гибкая рабочая часть (зонд) |
полимерная оболочка на каркасе из
стальной ленты с наружной оплеткой из
нержавеющей стали
|
| Диаметр зонда |
6; 8; 10; 13 |
| Длина зонда |
150; 200; 250; 300; 350; 400; 500 см |
| Изгиб конца гибкой рабочей части |
в горизонтальной плоскости ± 180°
|
|
Поворот зонда вокруг своей оси
|
± 180° (в сочетании с изгибом конца
обеспечивает круговой обзор) |
| Видеокамера |
аналоговая, цветная, CMOS, 240 ТВЛ
|
| Фокусировка (настройка резкости) |
доступна только для диаметра зонда 13 мм,
ручная, выполняется перед началом работ
для диаметров 6-10 мм объектив настроен на
"близкое" расстояние 15-20 мм
|
| Крепление видеокамеры |
неразъемное для диаметров зонда 6-10 мм,
посредством разъема для диаметра зонда 13 мм
|
| Вывод изображения |
на экран встроенного монитора в реальном
времени
|
| Монитор |
70 х 53 мм (3,5 дюйма)
|
| Запись видеофайлов |
на карту памяти Secure Digital (SD) или
Secure Digital High Capacity (SDHC) до 32 Гб
|
| Разрешение записываемого видеофайла |
до 720 х 480 пикселей (30 кадров/с)
|
| Питание |
12 В, от аккумуляторной батареи «Кедр-7»
|
| Время непрерывной работы |
до 3,5 часов
|
| Угол обзора объектива |
50° |
| Дальность наблюдения при собственном
освещении |
до 10 см (для диаметра зонда 6 мм )
до 20, 50, 100 см (соответственно для
диаметров зонда 8, 10 и 12 мм )
|
| Освещение |
светодиодный осветитель белого света на
конце зонда |
|
Масса эндоскопа с батареей
|
5,5 кг
|
| Габаритные размеры (без рабочей части и
аккумуляторной батареи) |
220 х 170 х 38 мм |
| Условия эксплуатации |
температура окружающего воздуха в диапазоне
от -5 до 40 ·С и относительная влажность не
более 80 % |
Комплект поставки
| 1 Видеоэндоскоп «Каскад» |
|
2 Зарядное устройство
|
|
3 Аккумуляторная батарея «Кедр-7»
|
|
4 Универсальный кронштейн
|
|
5 Укладочный кейс
|
|
6 Картридер (устройство чтения/записи
карты памяти)
|
|
7 Паспорт, инструкция по эксплуатации
|
|
8 Карта памяти SDHC 16 Гб.
|
Принадлежности
(по отдельному заказу)
|
1 Штатив с кронштейном
Служит для крепления эндоскопа.
Исключает необходимость держать эндоскоп в руках
при проведении визуального контроля
|
|
|
2 Центратор с удлинителем
Для эндоскопов с гибкой рабочей частью
длиной 200 - 500 см. Центратор изготавливается
для работы в трубах диаметром от 8 до 35 см
Позволяет вводить
гибкую рабочую часть эндоскопа через узкую
торцевую горловину цилиндрического изделия (в
коллекторы, химические аппараты, сосуды и
трубопроводы).
Обеспечивает продвижение
и фиксацию рабочей части эндоскопа вдоль оси
цилиндрического изделия с возможностью
управления изгибом конца и вращением рабочей
части вокруг ее оси при радиальном осмотре
внутренней цилиндрической поверхности.
Наращиваемый удлинитель состоит из нескольких
звеньев. Их число зависит от длины рабочей части
конкретного эндоскопа
|
|
|
