Многофункциональный гибкий
волоконно-оптический эндоскоп «Кобра»
Эндоскоп Кобра – автономный волоконно-оптический прибор дистанционного
визуального контроля с гибким зондом, светодиодным освещением, встроенной в
корпус эндоскопа аккумуляторной батареей и управлением изгиба конца зонда!
Предназначен для диагностики скрытых узлов
сложных технических объектов, включая цилиндрические трубы, как с открытым, так
и с узким торцевым отверстием, а также для оперативного осмотра сооружений,
помещений, транспортных средств, содержимого закрытых емкостей, контейнеров и
других предметов при отсутствии внешнего освещения и криволинейном доступе к
зоне осмотра с целью контроля состояния деталей, механизмов и наличия инородных
предметов.
Является универсальным инструментом для
работников подразделений технической диагностики крупных предприятий атомной,
химической, энергетической, газовой и нефтяной промышленности, локомотивных депо
и авиапредприятий, региональных инженерно-консультационных экспертных и
диагностических центров, а также отделов розыска транспортных средств и
дорожно-патрульных служб ГИБДД.
Технические характеристики
| Гибкая рабочая часть (зонд) |
полимерная оболочка на каркасе из
стальной ленты с наружной оплеткой из
нержавеющей стали
для диаметров зонда 4 и 5 мм - полимерная
оболочка на каркасе из стальной ленты без
наружной оплетки
|
| Диаметр зонда |
4; 5; 6; 8; 10; 12 |
| Длина зонда |
650; 100; 150; 200; 270 см |
| Изгиб конца гибкой рабочей части |
в горизонтальной плоскости ± 180°
|
|
Поворот зонда вокруг своей оси
|
± 180° (в сочетании с изгибом конца
обеспечивает круговой обзор) |
| Крепление видеотрубки с окуляром |
на патрубке длиной 150 до 200 мм, обладающем
памятью формы изгиба |
| Индивидуальная настройка на резкость |
в диапазоне ± 5 дптр
|
| Минимальный разрешаемый элемент
изображения |
0,01 мм на расстоянии 2 см
|
| Время непрерывной работы |
до 5 часов
|
| Угол обзора объектива |
50° |
| Дальность наблюдения при собственном
освещении |
до 10 см (для диаметров зонда 4, 5 и 6 мм )
до 20, 50, 100 см (соответственно для
диаметров зонда 8, 10 и 12 мм )
|
| Освещение |
светодиодный осветитель белого света на
конце зонда |
|
Масса эндоскопа (брутто) в т.ч.:
– эндоскоп
– зарядное устройство
– укладочный ящик (сумка)
|
до 4,8 кг
1,5 кг – 1 шт.
0,3 кг – 1 шт.
3 кг (0,5 кг) – 1 шт.
|
| Габаритные размеры (без рабочей части и
аккумуляторной батареи) |
335 x 200 x 75 мм |
| Условия эксплуатации |
температура окружающего воздуха в диапазоне
от 0 до 40 ·С и относительная влажность не более
80 % |
Принадлежности
(по отдельному заказу)
|

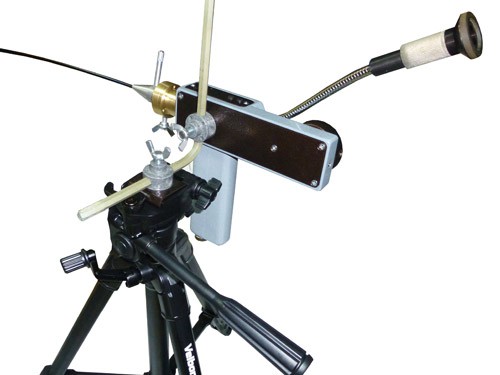

1 Штатив с кронштейном
Служит для крепления эндоскопа.
Исключает необходимость держать эндоскоп в руках
при проведении визуального контроля
|
|
|
2 Центратор с удлинителем
Для эндоскопов «КОБРА» с гибкой рабочей
частью длиной 200 и 265 см. Центратор
изготавливается для работы в трубах диаметром от
8 до 35 см
Позволяет вводить
гибкую рабочую часть эндоскопа «КОБРА» через
узкую торцевую горловину цилиндрического изделия
(в коллекторы, химические аппараты, сосуды и
трубопроводы).
Обеспечивает продвижение
и фиксацию рабочей части эндоскопа вдоль оси
цилиндрического изделия с возможностью
управления изгибом конца и вращением рабочей
части вокруг ее оси при радиальном осмотре
внутренней цилиндрической поверхности.
Наращиваемый удлинитель состоит из нескольких
звеньев. Их число зависит от длины рабочей части
конкретного эндоскопа
|
|
|
3 Комплект для фоторегистрации
Комплект для цифровой регистрации и ввода
изображений в компьютер на базе фотокамер Panasonic
Lumix DMC-TZ35 или Canon PowerShot G15 позволяет:
– использовать ЖК-экран цифровой фотокамеры
для наблюдения передаваемого с помощью эндоскопа
изображения с поверхности контролируемого
объекта;
– документировать наблюдаемые с помощью
эндоскопа изображения на карту памяти;
– переносить записанные на карту памяти
изображения на компьютер с целью их
архивирования и последующей обработки
Эндоскоп «КОБРА» с фотоаппаратурой может
эксплуатироваться при температуре окружающего
воздуха в диапазоне от 0 до
40 ·С и относительной влажности
не более 80 %.
|
|
|
