Видеоэндоскоп «ПИТОН-ГД» – герметичный,
дезактивируемый,
гибкий телевизионный эндоскоп большой длины с радиопередачей изображения
Проблемы эксплуатации оборудования, работающего с агрессивными опасными
средами, могут быть сняты применениемвидеоэндоскопа «Питон-ГД», выполненного
из нержавеющей стали и фторопласта.
Обладая всеми качествами видеоэндоскопа «Питон» в обычном исполнении,
беспроводной и гибкий «Питон-ГД» имеет такое полезное свойство, как
герметичность, что обеспечивает его дезактивацию под струей воды.
Это новинка в мире эндоскопии, не имеющая аналогов!
Гибкий телевизионный эндоскоп «ПИТОН» (видеоэндоскоп) модель "ГД"имеет
ряд принципиальных технических решений в своей конструкции, обеспечивающих
длительный автономный режим работы и радиопередачу изображения. Герметичный,
дезактивируемый, выполнен в корпусе из нержавеющей стали с гибкой
фторопластовой рабочей частью, не имеет аналогов.
Предназначен для дистанционного визуального
контроля состояния внутренней поверхности цилиндрических труб и других полых
протяженных изделий как с открытым, так и с узким торцевым отверстием
(коллекторы, химические аппараты, сосуды и трубопроводы).
Также может применяться для дистанционного контроля технического состояния
оборудования ограниченно-доступного или практически недоступного (кольцевые
аппараты и т.д.), с целью определения дефектов, влияющих на надежность работы, в
том числе, технологического оборудования радиохимических производств, хранилищ
радиоактивных отходов, промышленных реакторов в процессе эксплуатации и при
выводе их из эксплуатации, технологического оборудования регенерации жидких
отходов, внутренних стенок цилиндрических и полых изделий для АЭС и
радиохимических производств в процессе производства.
Видеоэндоскоп "Питон-ГД" - опасность под строгим контролем!
Технические характеристики
| Состав эндоскопа |
– блок передачи изображения (материал -
нержавеющая сталь и фторопласт);
– блок приёма и регистрации (ударопрочный
герметичный кейс из специального полимера) |
| Гибкая рабочая часть |
фторопластовая (Ф-4) трубка
толщиной 2 мм |
| Длина гибкой рабочей части |
10, 15, 20, 25 и 30 м |
| Диаметр гибкой рабочей части |
12 мм |
| Длина корпуса миниатюрной телевизионной
камеры эндоскопа |
45 мм |
| Диаметр корпуса миниатюрной телевизионной
камеры эндоскопа |
15 мм |
| Конец рабочей части |
патрубок с памятью формы изгиба длиной 250
мм |
| Изгиб конца гибкой рабочей части |
± 180° неуправляемый изгиб в любой плоскости
(возможность предварительного регулирования угла
наклона миниатюрной телевизионной камеры и
резкости изображения перед началом работы с
эндоскопом)
|
| Поворот рабочей части с изгибаемым концом
вокруг своей оси |
С помощью толкателя или путём
непосредственного вращения рабочей части ± 180° |
| Миниатюрная видеокамера |
Аналоговая, CMOS, 380 ТВЛ |
| Крепление видеокамеры на конце гибкой
рабочей части |
с помощью соединителя РС4 |
| Освещение |
8 сверхъярких светодиодов обеспечивают
освещение до 1 м |
| Класс защиты от пыли и влаги |
Блок передачи с гибкой рабочей частью,
закрытый блок приема - IP65 - полная защита от
пыли и защита от водяных потоков с любого
направления – от полива;
видеокамера - IP64 - полная защита от пыли и
защита от брызг во всех направлениях
|
| Вывод изображения |
на видеомонитор по радиоканалу или кабелю |
| Передача изображения в блок приема и
регистрации |
по радиоканалу (дальность до 10 м) или
кабелю (7 м) |
| Способ визуального осмотра |
прямой |
| Угол обзора объектива |
50° |
| Экран видеомонитора |
не менее 7 дюймов |
| Глубина поля зрения при собственном
освещении |
до 50 см |
| Диапазон расстояний до объекта, при которых
обеспечивается резкое изображение |
от 1 см до 100 см (резкость устанавливается
предварительной регулировкой объектива) |
| Разрешение записываемого изображения |
640x480 элементов |
| Питание эндоскопа |
две аккумуляторных батареи, 12 В |
|
Масса эндоскопа (брутто) в т.ч.:
– блок приема и регистрации ТВ-изображения
– бобина с гибкой рабочей частью и блоком
передачи изображения
|
28,5 кг
6,5 кг – 1 шт.
22 кг – 1 шт.
|
Габаритные размеры эндоскопа
– блок приема и регистрации ТВ-изображения
– бобина с гибкой рабочей частью и блоком
передачи изображения |
410 х 320 х 170 мм
450 х 450 х 300 мм |
Особенности конструкции
Видеоэндоскоп «Питон-ГД» – сложный
телевизионный прибор, построенный на взаимосвязанных системах, объединенных в
единый комплекс. В эндоскоп входят:
– блок передачи телевизионного изображения с гибкой рабочей частью эндоскопа,
смотанной на бобину (далее «блок передачи»);
– блок приема и регистрации телевизионного изображения (далее «блок приема и
регистрации»).
Видеокамера – аналоговая, миниатюрная, съемная.
Камера смонтирована в металлическом корпусе цилиндрической формы, имеющем
кабельную вилку для соединения с концом гибкой рабочей части эндоскопа.
Осветитель – 6 сверхъярких светодиодов белого
света, установленных в корпусе телевизионной камеры.
Блок передачи с гибкой рабочей частью и блок приема с монитором не
связаны проводами и могут находиться друг от друга на
расстоянии до 7 м. Передача видеосигнала осуществляется на частоте 2.4 ГГц. При
необходимости видеосигнал может быть передан посредством видеокабеля (входит в
комплект). При осмотре изображение выводится на плоский
жидкокристаллический монитор,расположенный в блоке приема.
Запись видеоизображения осуществляется в высоком
разрешении на карту памяти объемом до 32 Гб.Питание эндоскопа осуществляется
от двух аккумуляторных батарей. Заряд батарей производится через соответствующие
гнезда для заряда, расположенные на блоках эндоскопа
Центрирующее устройство состоит из центратора
и наращиваемого толкателя
Центратор изготавливается для работы в цилиндрических изделиях, внутренний
диаметр которых лежит в диапазоне от 8 до 35 см. Наращиваемый толкатель
изготавливается из нескольких звеньев. Их число зависит от длины рабочей части
конкретного эндоскопа
Эндоскоп "Питон-ГД" может эксплуатироваться в
закрытых помещениях, под навесами и на открытом воздухе при температуре
окружающего воздуха в диапазоне от 0 до 40 ·С и относительной влажности не более
80 %.
Комплект поставки видеоэндоскопа «Питон-ГД»
| 1 Видеоэндоскоп
«Питон-ГД» |
|

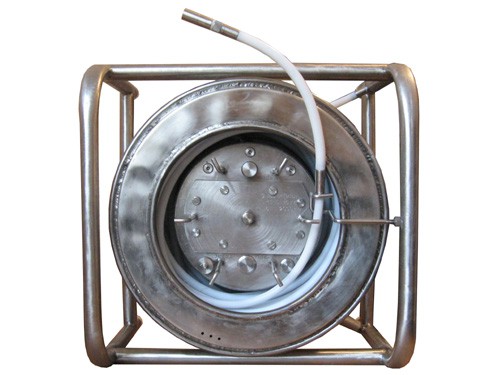

1.1 Блок передачи изображения
Блок передачи изображения представляет собой
бобину (катушку), смонтированную на прочном
стальном каркасе. В центральной части бобины
помещен приборный отсек, в котором расположены:
аккумуляторная батарея, радиопередатчик
телевизионного сигнала и средства регулирования
яркости осветителя
|
|
|
1.2 Блок приема и регистрации
Блок приема и регистрации включает:
аккумуляторную батарею 2,2 А/ч, приемник
телевизионного сигнала, преобразователь 220/12 В
и видеоплейер для просмотра и записи
изображения. Все составляющие блока приема и
регистрации размещены в компактном металлическом
кейсе
|
|
2 Встроенные в эндоскоп
аккумуляторная батареи
Cлужат для питания эндоскопа. Емкость – 2,2 А·ч
и 3,2 А·ч. Выходное напряжение под нагрузкой –
около 12 В. Время суммарной работы эндоскопа от
автономной батареи составляет до 4 ч. |
|
|
3 Зарядное устройство ANSMANN ALCS
2-24 A
Обеспечивает заряд встраиваемых
аккумуляторных батарей эндоскопа. Время заряда
аккумуляторной батареи зависит от ее емкости и
степени разряда. Для полностью разряженной
аккумуляторной батареи время заряда не более
составляет 15 ч
|
|
| 4 Телевизионная система
наблюдения изображения, его передачи,
регистрации и ввода в компьютер для обработки и
анализа |
|
4.1 Видеомонитор
Для видеонаблюдения в реальном времени
|
|
5 Укладочный ящик из
нержавеющей стали
Служит для хранения, переноски и
транспортирования блока передачи |
|
|
6 Паспорт, техническое описание и
инструкция по эксплуатации эндоскопа «Питон-ГД»
|
|
|
7 Центрирующее
устройство из нержавеющей стали
Прилагается к
эндоскопу «Питон-ГД», имеет универсальный
характер и предназначено для выполнения
вспомогательных функций, связанных с
позиционированием рабочей части эндоскопа и
упрощением его управления
Использование устройства позволяет:
– вводить гибкую рабочую
часть эндоскопа в цилиндрическое изделие
(например, коллекторы, химические аппараты,
различные сосуды и трубопроводы) через узкую
торцевую горловину;
– центрировать, продвигать и фиксировать рабочую
часть вдоль оси цилиндрического изделия с
одновременным позиционированием изгибаемого
конца в нужном направлении
|
|
|
