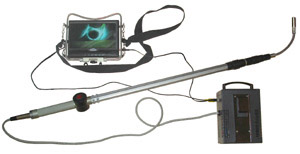

Видеоэндоскоп «СТРЕЛА» – досмотровый телевизионный
телескопический эндоскоп
Телескопический видеоэндоскоп «СТРЕЛА» (далее –
эндоскоп «Стрела» или эндоскоп) представляет собой корпусную механическую
конструкцию, состоящую из рукоятки и жесткого телескопического зонда с
изгибаемым концом.
Предназначен: для диагностики больших объёмов и
скрытых узлов сложных технических объектов при прямолинейном доступе, но не
более 2 м от руки оператора; для оперативного осмотра строительных конструкций,
вентиляционных шахт, воздуховодов, сооружений, помещений, транспортных средств,
контейнеров и содержимого закрытых емкостей, а также других предметов при
отсутствии внешнего освещения с целью контроля состояния поверхностей,
целостности деталей и механизмов,
а также наличия инородных или опасных предметов
Основная функция эндоскопа «Стрела» – визуальный осмотр контролируемого
объекта с наблюдением изображения на видеомониторе в реальном времени.
Выпускается модель СМТ-175-С40-ТВ (длина
рабочей части 175 см, диаметр видеокамеры – 40 мм,С – Стрела,ТВ –
телевизионная).
Особенности конструкции видеоэндоскопа
|

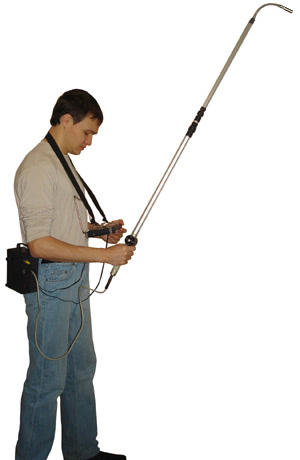

Оператор с эндоскопом «Стрела»
|
Основу эндоскопа составляет корпусная
механическая конструкция, состоящая из рукоятки
и телескопической рабочей части с изгибаемым
концом. На рукоятке находятся элементы
управления: тумблер включения питания и
регулятор яркости осветителя, а также гнездо для
подключения аккумуляторного блока питания.
Рабочая часть эндоскопа телескопическая и
состоит из трех звеньев с фиксаторами.
Изгибаемый конец рабочей части эндоскопа
выполнен в виде патрубка с памятью формы изгиба.
На его конце установлена миниатюрная
видеокамера. Изменение длины рабочей части
осуществляется посредством
раздвижения/ складывания звеньев и их фиксации в
выбранном положении, что обеспечивает удобство
оператору при манипуляциях с эндоскопом.
Видеомонитор помещен в держатель, снабженный
нашейным ремнем и упором. Складная конструкция
упора позволяет минимизировать размеры блока
видеомонитора при хранении и транспортировке, а
также устанавливать положение видеомонитора,
удобное для оператора.
Данная конструкция позволяет оператору
одновременно производить осмотр объекта,
перемещая эндоскоп в пространстве, и наблюдать
изображение на неподвижном относительно
оператора мониторе.
Необходимый уровень интенсивности свечения
светодиодов устанавливается вращением поворотной
ручки регулирования освещения.
В качестве источника питания для эндоскопов
типа «Стрела» используют блок питания на основе
батареи Кедр-7.
Миниатюрная видеокамера совмещена с
осветителем на основе восьми сверхъярких
светодиодов белого света, смонтирована в
металлическом корпусе цилиндрической формы,
имеющем кабельную вилку для соединения с концом
гибкой рабочей части эндоскопа.
|
Технические характеристики
| Рабочая часть |
металлическая телескопическая, состоящая из
трех звеньев
|
| Длина рабочей части |
от 70 см в сложенном виде
до 175 см в разложенном виде
|
| Конец рабочей части (изгибаемый
конец) |
патрубок с памятью формы изгиба длиной 150 мм
|
| Изгиб конца гибкой рабочей части |
± 180°
неуправляемый изгиб в любой плоскости
(возможность предварительного регулирования угла
наклона миниатюрной телевизионной камеры и
резкости изображения перед началом работы с
эндоскопом) |
| Питание эндоскопа |
Блок питания на основе батареи Кедр-7: 12 В,
7,2 Ач |
|
Масса эндоскопа (брутто), в т.ч.:
– эндоскоп
– аккумуляторный блок питания
– зарядное устройство
– укладочный ящик
– телевизионная аппаратура
|
12,1 кг
|
Длина эндоскопа:
в сложенном виде
(без видеокамеры
и аккумуляторной
батареи)
в раздвинутом
виде (с
видеокамерой) |
|
930 мм
1950 мм
|
|
Видеокамера
|
общая характеристика
|
аналоговая, миниатюрная, CMOS, совмещена с
осветителем на основе восьми сверхъярких
светодиодов
|
|
диаметр корпуса
|
40 мм
|
|
крепление
|
разъем типа РС7 на изгибаемом конце рабочей
части
|
|
разрешение видеокамеры
|
не менее 380 ТВЛ
|
|
угол обзора объектива
|
50°
|
|
способ визуального осмотра
|
прямой
|
|
глубина поля зрения при собственном освещении
|
до 50 см
|
|
диапазон расстояний до объекта, при которых
обеспечивается резкое изображение (при
собственном освещении)
|
от 1 до 200 см (резкость устанавливается
регулировкой объектива)
|
|
фокусировка камеры
|
предварительное регулирование резкости
изображения перед началом работы с эндоскопом
|
|
передача изображения
|
на экран видеомонитора
|
|
Видеомонитор
|
тип дисплея
|
цветной TFT жидкокристаллический (ЖК) экран
диагональю 7 дюймов
|
|
системы цветности
|
SECAM; PAL; NTSC
|
|
разъемы
|
внешняя антенна, наушники, внешний источник
питания (12 В), аудио/видео вход, аудио/видео
выход
|
|
питание
|
адаптер сети переменного тока 220/12 В;
аккумулятор
|
|
потребляемая мощность
|
менее 6 Вт
|
|
выходная мощность
|
0,5 Вт (максимум)
|
Комплект поставки видеоэндоскопа «Стрела»
|
1 Эндоскоп «Стрела»
|
|
|
2 Аккумуляторный блок питания
Обеспечивает 4 часа непрерывной работы
эндоскопа
|
|
|
3 Зарядное устройство ANSMANN
ALCS2-24A
Обеспечивает заряд аккумуляторной
батареи. Время заряда аккумуляторной батареи
зависит от ее емкости и степени разряда. Для
полностью разряженной аккумуляторной батареи
время заряда составляет не более 15 ч
|
|
|
4 Телевизионная система наблюдения
изображения
|
|
4.1 Видеомонитор с держателем, упором
и нашейным ремнем
Мультисистемный цветной переносной
видеомонитор с TFT ЖК-экраном.
|
|
|
4.2 Комплект кабелей
В состав комплекта входят кабель
питания видеомонитора и кабель передачи
видеосигнала
|
|
|
5 Укладочный ящик
Служит для хранения, переноски и
транспортирования эндоскопа. Выполнен из дерева,
имеет прорези для укладки эндоскопа с
принадлежностями
|
|
|
6 Паспорт, техническое описание и
инструкция по эксплуатации эндоскопа «Стрела»
|
|
|
