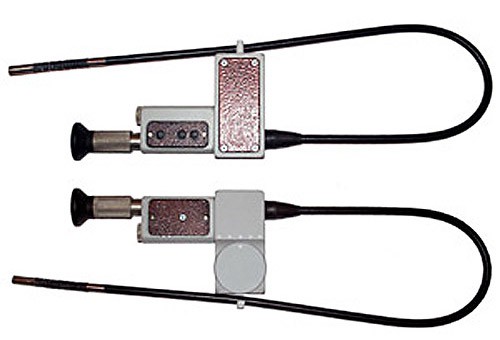

Гибкий волоконно-оптический эндоскоп Томь
Томь - компактный волоконно-оптический эндоскоп с автономным питанием и
осветителем на основе сверхъяркого светодиода!
Относится к новому поколению
волоконно-оптических приборов, пришедших на смену габаритным многоблочным
эндоскопам. Наряду с волоконно-оптическим трактом передачи изображения, он имеет
оригинальный металлический корпус из легкого сплава, автономное
стабилизированное питание от миниатюрной батареи ААА и регулируемый осветитель
на основе сверхъяркого светодиода, расположенного непосредственно на конце
гибкого зонда эндоскопа.
Обладая такими качествами, как компактность и простота
управления, эндоскоп Томь, постоянно находящийся под рукой у эксперта,
инженера или дефектоскописта, не требует длительной процедуры подготовки к
применению.
Большая освещенность, формируемая сверхъярким
светодиодом и подвижность изгибаемого конца позволяют наблюдать изображение под
любым углом и документировать результаты контроля посредством комплекта
фоторегистрации.
Технические характеристики
| Гибкая рабочая часть (зонд) |
полимерная оболочка на каркасе из
стальной ленты с наружной оплеткой из
нержавеющей стали
для диаметров зонда 4 и 5 мм - полимерная
оболочка на каркасе из стальной ленты без
наружной оплетки
|
| Диаметр зонда |
4; 5; 6; 8; 10; 12 мм |
| Длина зонда |
25; 65, 100, 150, 200, 270 мм (в зависимости
от модели) |
| Изгиб конца зонда |
± 180° в одной плоскости
|
| Дальность наблюдения при собственном
освещении |
до 10 см (для диаметров зонда 4, 5 и 6 мм)
до 20, 50, 100 см (соответственно для диаметров
зонда 8, 10 и 12 мм) |
| Время непрерывной работы |
до 15 часов |
| Угол обзора объектива |
50° |
| Индивидуальная настройка на резкость |
в диапазоне ± 5 дптр |
| Минимальный разрешаемый элемент изображения |
0,01 мм на расстоянии 2 см |
|
Осветитель
|
светодиодный осветитель белого света на
конце зонда |
| Распределение освещенности на контролируемой
поверхности |
равномерный четко очерченный круг |
| Питание эндоскопа |
1,5 В, одна батарея ААА |
|
Масса эндоскопа (брутто)
|
0,45 кг
|
| Габаритные размеры |
850 х 40 х 20 мм |
| Условия эксплуатации |
температура окружающего воздуха в диапазоне
от 0 до 40 ·С и относительная влажность не более
80 % |
Комплект поставки
| 1 Эндоскоп «Томь» |
|
2 Одна встроенная в эндоскоп батарея
типа ААА + две запасные
батареи
|
|
3 Укладочная сумка
Служит для хранения, переноски и
транспортирования эндоскопа
|
|
4 Паспорт, техническое описание и
инструкция по эксплуатации эндоскопа «Томь»
|
Принадлежности
(по отдельному заказу)
|
1 Штатив с кронштейном
Служит для крепления эндоскопа.
Исключает необходимость держать эндоскоп в руках
при проведении визуального контроля
|
|
|
2 Центратор с удлинителем
Для эндоскопов «Томь» с гибкой рабочей
частью длиной 200 и 270 см. Центратор
изготавливается для работы в трубах диаметром от
8 до 35 см
Позволяет вводить
гибкую рабочую часть эндоскопа «Томь» через
узкую торцевую горловину цилиндрического изделия
(в коллекторы, химические аппараты, сосуды и
трубопроводы).
Обеспечивает продвижение
и фиксацию рабочей части эндоскопа вдоль оси
цилиндрического изделия с возможностью
управления изгибом конца и вращением рабочей
части вокруг ее оси при радиальном осмотре
внутренней цилиндрической поверхности.
Наращиваемый удлинитель состоит из нескольких
звеньев. Их число зависит от длины рабочей части
конкретного эндоскопа
|
|
|
3 Комплект для фоторегистрации
Комплект для цифровой регистрации и ввода
изображений в компьютер на базе фотокамер Panasonic
Lumix DMC-TZ35 или Canon PowerShot G15 позволяет:
– использовать ЖК-экран цифровой фотокамеры
для наблюдения передаваемого с помощью эндоскопа
изображения с поверхности контролируемого
объекта;
– документировать наблюдаемые с помощью
эндоскопа изображения на карту памяти;
– переносить записанные на карту памяти
изображения на компьютер с целью их
архивирования и последующей обработки
Эндоскоп «Томь» с фотоаппаратурой может
эксплуатироваться при температуре окружающего
воздуха в диапазоне от 0 до
40 ·С и относительной влажности
не более 80 %.
|
|
|
