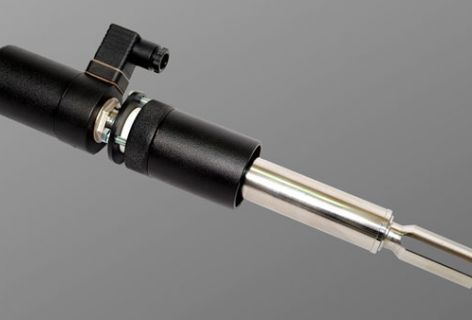

Преобразователи плотности жидкости СКАТ-ППЖ
Описание
Преобразователи плотности жидкости СКАТ-ППЖ предназначены
для работы в системах автоматического контроля, регулирования и управления
технологическими процессами и обеспечивают непрерывное преобразование значения
измеряемого параметра - плотности среды в выходной электрический сигнал.
Исполнение
Преобразователи плотности жидкости СКАТ-ППЖ разработаны
на базе вибрационных сигнализаторов уровня серии СКАТ и
используют принцип зависимости частотных характеристик вибратора, погруженного в
жидкость от ее физических свойств (в данном случае плотности). Используемый в СКАТ-ППЖ дифференциальный
принцип формирования выходного сигнала (в приборе используется два вибратора -
образцовый и рабочий) позволяет значительно уменьшить температурную погрешность
измерения плотности и получить высокую стабильность и воспроизводимость
результатов измерений. Кроме контроля плотности жидкости СКАТ-ППЖ можно
с успехом использовать и в качестве сигнализатора плотности жидкости, что
особенно ценно в технологических циклах переработки, где отклонение плотности от
заданного параметра недопустимо.
Основные технические характеристики:
-
СКАТ-ППЖ состоит
из первичного преобразователя плотности ПП и вторичного блока
индикации значения плотности БИ.
-
Питание ПП и БИ - 24
В пост.тока ±
15%;
-
Выход ПП токовый в
диапазоне 4-20
мА;
-
Индикация БИ -
четырехразрядный индикатор + светодиодная линейка;
-
Выход БИ -
контакты реле (н.о. и н.з.).
-
Материал ПП - в
зависимости от агрессивных свойств контролируемой жидкости.
Напряжение питания
Питание Преобразователя плотности
и БИ - 24
В пост.тока ±
15%;
Подключения к сети
|
|
Подключение с помощью клеммного
разъема, тип GDM
3011(4 винтовые
клеммы, гермоввод для ввода
кабеля - PG11). Две клеммы
на питание ППЖ, две для токового
выхода 4-20 Ма. Позволяет
использовать кабель с медными
или алюминиевыми жилами сечением
до 1,5 мм и наружным диаметром
до 12 мм. Клеммный разъем
обеспечивает герметичность
соединения до IP65,
удобство и надежность
подключения ППЖ.
|
|
Способы монтажа на емкости
Для установки преобразователей
плотности жидкости СКАТ-ППЖ на емкости (присоединение к
процессу) разработаны следующие варианты:
|

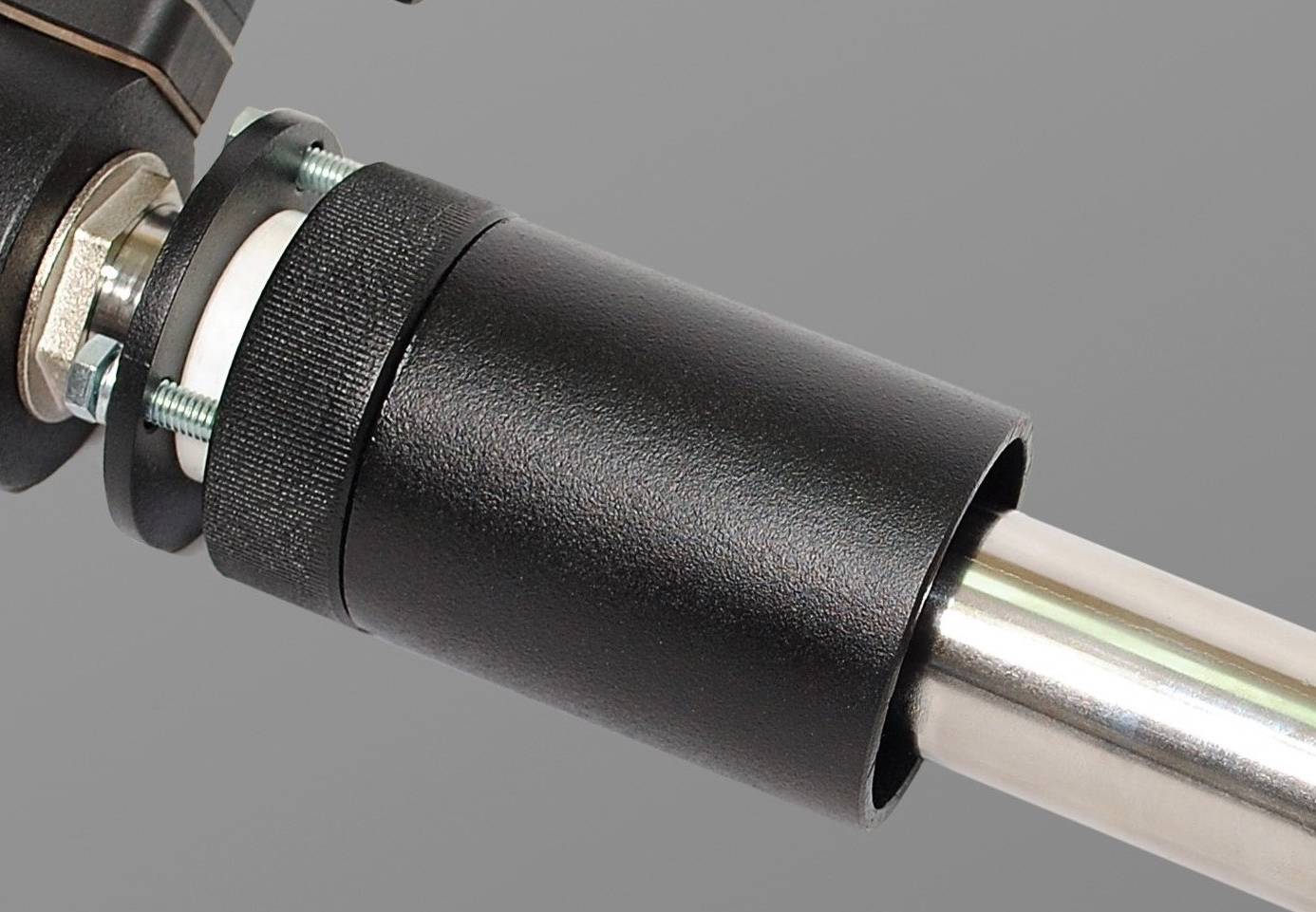

Крепление ППЖ с помощью
зажимной цанговой втулки. Зажимная
цанговая втулка предназначена
для крепления ППЖ на стенке
емкости и фиксации удлинительной
штанги с сохранением
герметичности емкости. Крепление
позволяет изменять расположение
чувствительного элемента -
резонатора внутри емкости,
сохраняя ее герметичность.
Крепление может использоваться в
емкостях с избыточным давлением
до 0,6МПа.
|
|
|

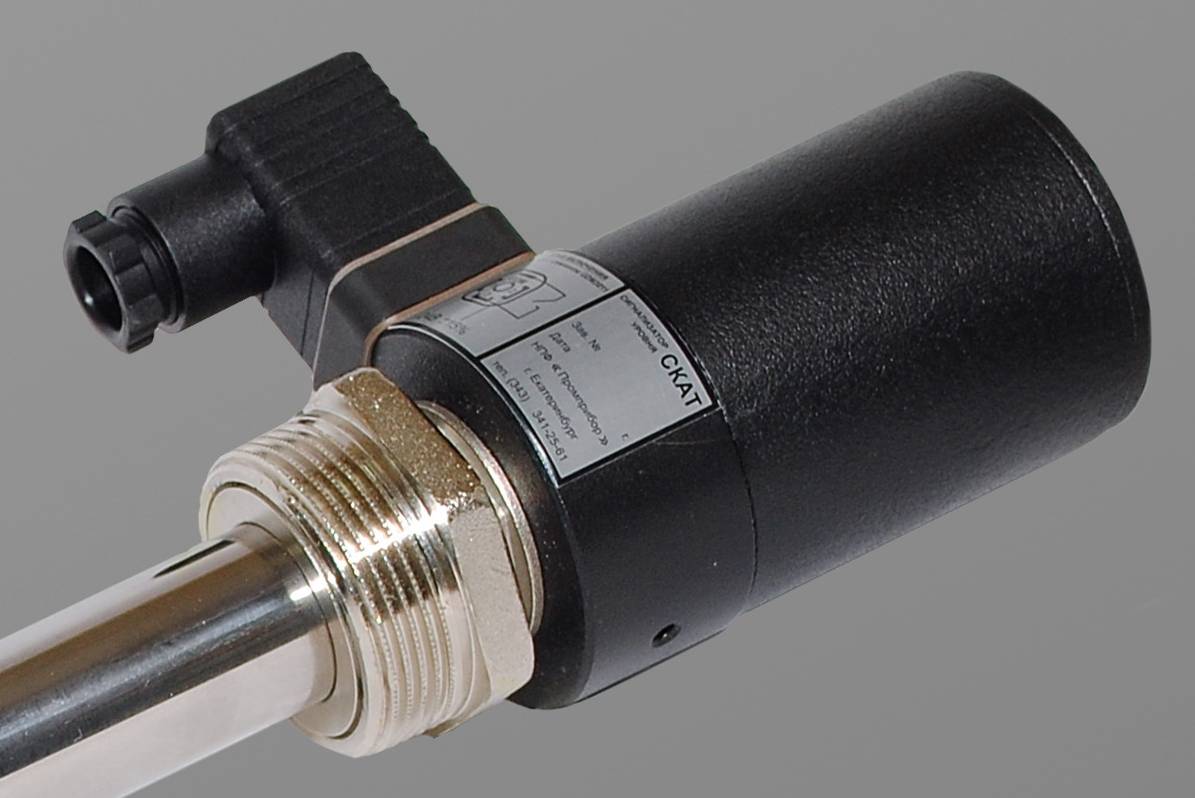

Крепление сигнализатора с
помощью крепежной бобышки. Крепежная
бобышка обеспечивает жесткое
резьбовое крепление прибора на
стенке емкости. В
преобразователях СКАТ-ППЖ

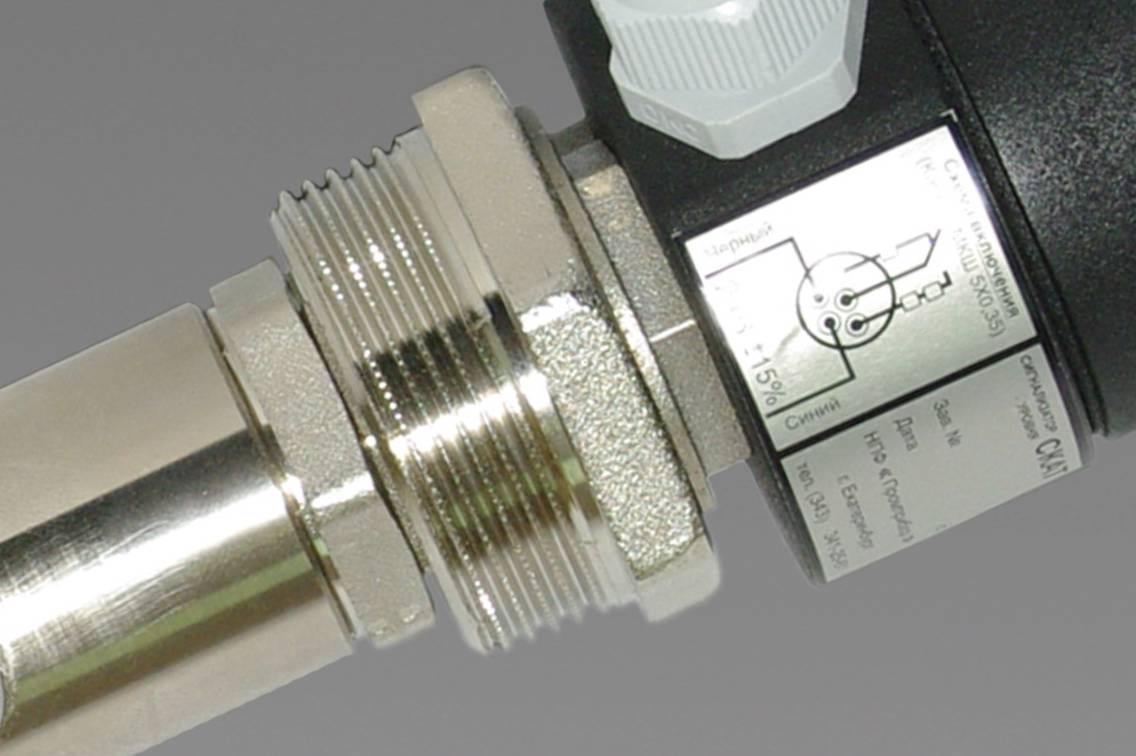

используется бобышка с резьбой G
1 1/2А. В случае отсутствия
на бункере необходимых патрубков
или муфт с соответствующей
резьбой, дополнительно к
сигнализатору заказываются
соответствующие приварные гайки.
Крепление может использоваться в
емкостях с избыточным давлением
до 2МПа.
|
|
|

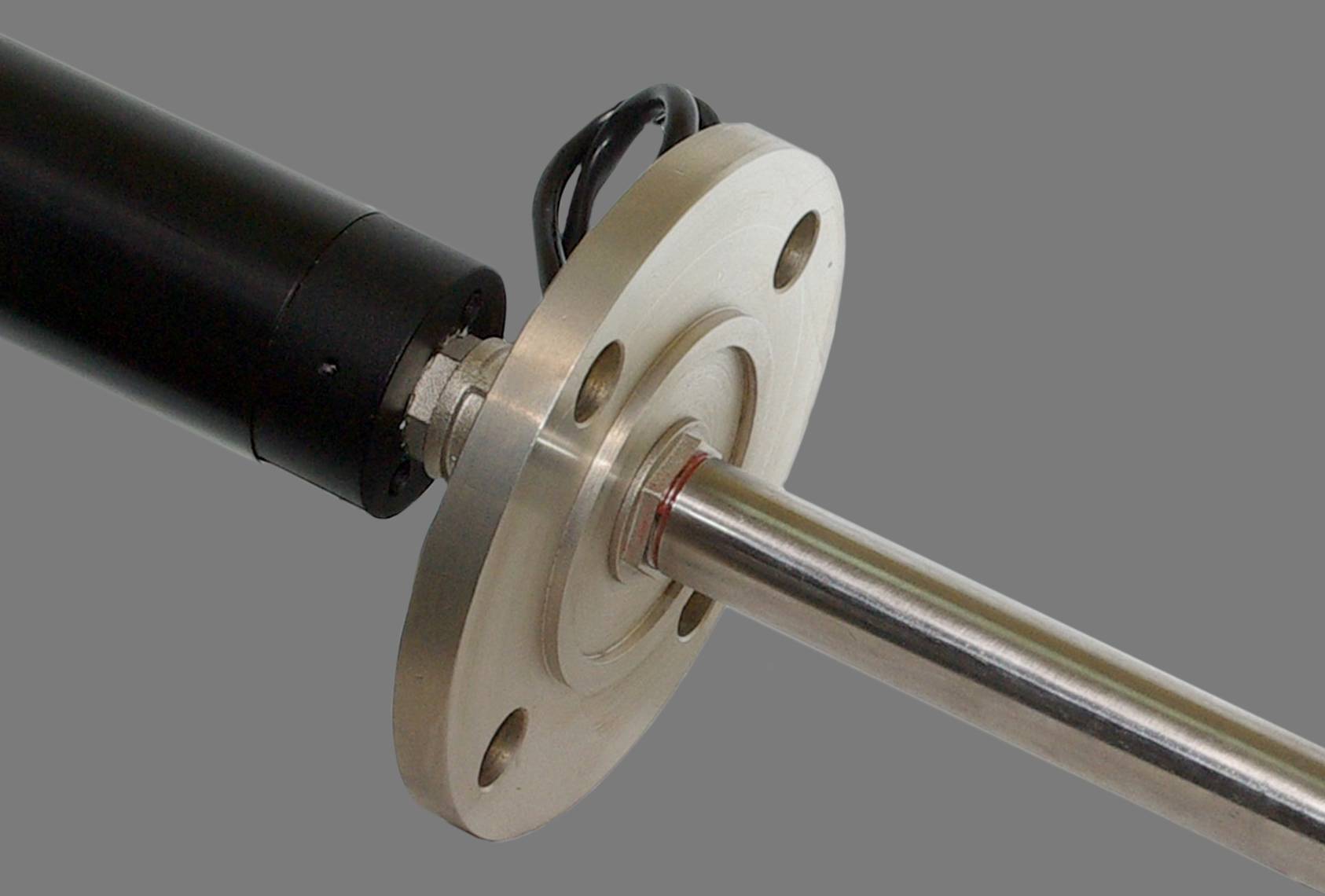

Крепление ППЖ с помощью фланца. Фланцевое
крепление используется для
емкостей с высоким избыточным
давлением. Преобразователь
плотности с фланцевым креплением
ответным фланцем не
комплектуется. При заказе
указывается Ду и Ру фланца в
соответствии с ГОСТ 12815-80
(АТК24.200.02 – 90).
Крепление может использоваться в
емкостях с избыточным давлением
до 6,3МПа.
|
|
|
