Наименование:
СКАТ-5

Тип:
Комплектующие и аксессуары для сигнализаторов уровня

ТУ:
ТУ 3439-001-18461115-2009

Краткое тех. описание:
Предназначен для питания удаленных датчиков, отображения состояния датчиков, формирования алгоритма управления загрузкой или выгрузкой бункера, формирования сигнала аварии (светового и звукового)

Цена СКАТ-5:
Уточняйте по телефону или через обратную связь.

Комплектующие и аксессуары для сигнализаторов уровня СКАТ-5

Блок индикации и управления загрузкой бункера БИУ-1

Блок предназначен для питания удаленных датчиков (сигнализаторов уровня серии СКАТ и им подобных), отображения состояния датчиков, формирования алгоритма управления загрузкой или выгрузкой бункера, формирования сигнала аварии (светового и звукового)

Выполняемые функции БИУ-1:

электропитание удаленных датчиков уровня;
индикация состояния удаленных датчиков уровня (передняя панель блока);
управление устройствами наполнения бункера (емкости)- насосами, пневмотранспортом, конвейером, шнеком и т.д. в ручном режиме с помощью контактов мощного реле, включаемого с передней панели блока;
управление устройствами наполнения бункера (емкости)- насосами, пневмотранспортом, конвейером, шнеком и т.д. в автоматическом режиме по одному из двух алгоритмов управления;
аварийная звуковая сигнализация переполнения или опустошения бункера;
защита удаленных датчиков по питанию от короткого замыкания и высокого напряжения.

Состав БИУ-1:

Корпус металлический ЩРн-18з-1 36 (ТУ 3439-001-18461115-2009):
Блок питания и реле серии PSM/4R-36-24 (ПИМФ.436534.001);
Установочные элементы.

Подробная информация по габаритным размерам, работе, монтажу, подключению БИУ-1 дана в техническом описании БИУ-1.

Гайка приварная

Приварные гайки используются для монтажа сигнализаторов на стенки бункера (вариант крепления «Б» - крепежная бобышка). Приварные гайки в базовую комплектацию сигнализатора не входят, заказываются дополнительно. При заказе необходимо указать размер внутренней резьбы гайки, соответствующий выбранному типу сигнализатора.

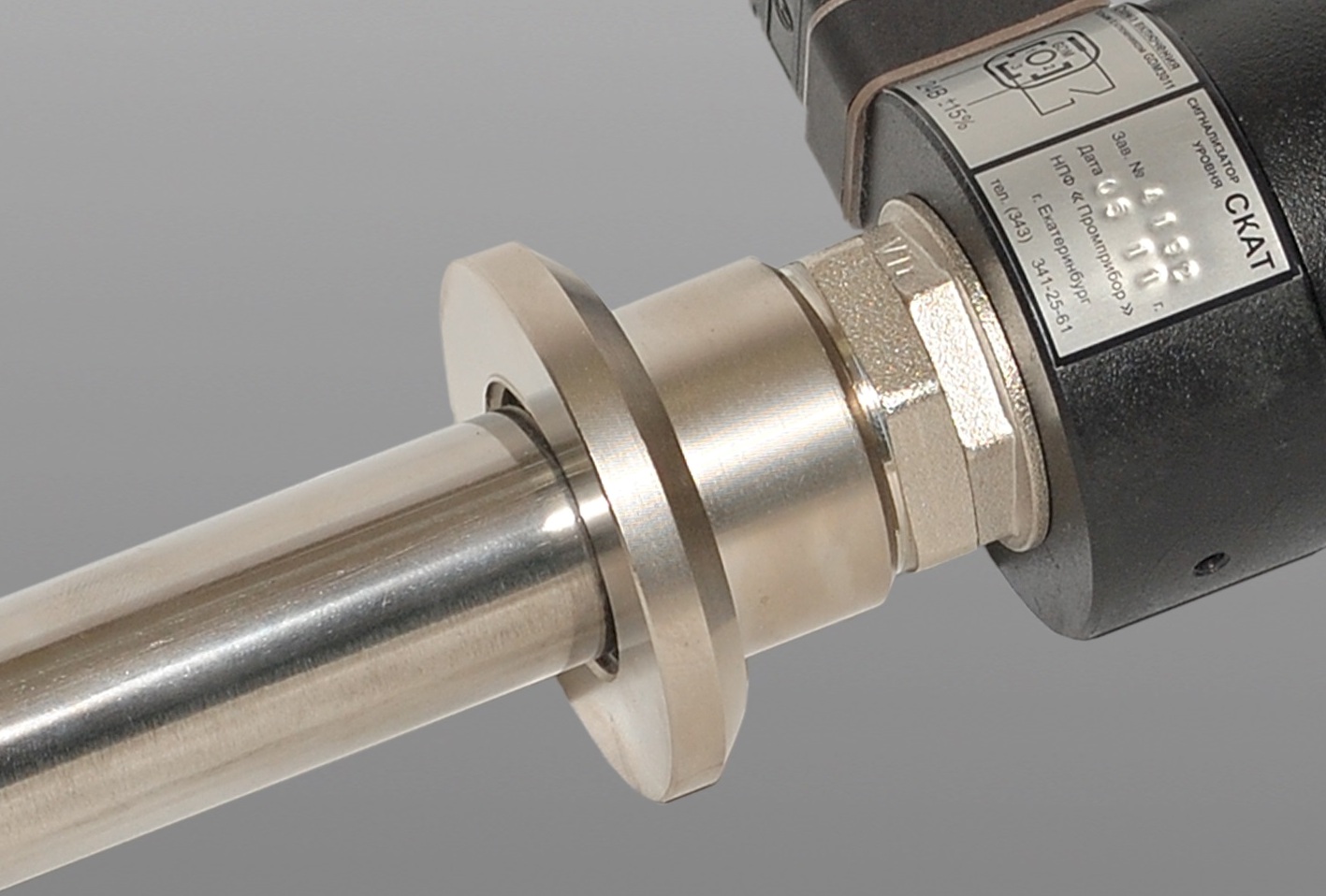

Гигиеническое исполнение*

Сигнализаторы уровня гигиенического исполнения используются для контроля уровня продуктов на пищевых производствах, в технологиях, где необходим монтаж «заподлицо», который осуществляется с помощью специальной гигиенической гайки с прокладкой из пищевого силикона.

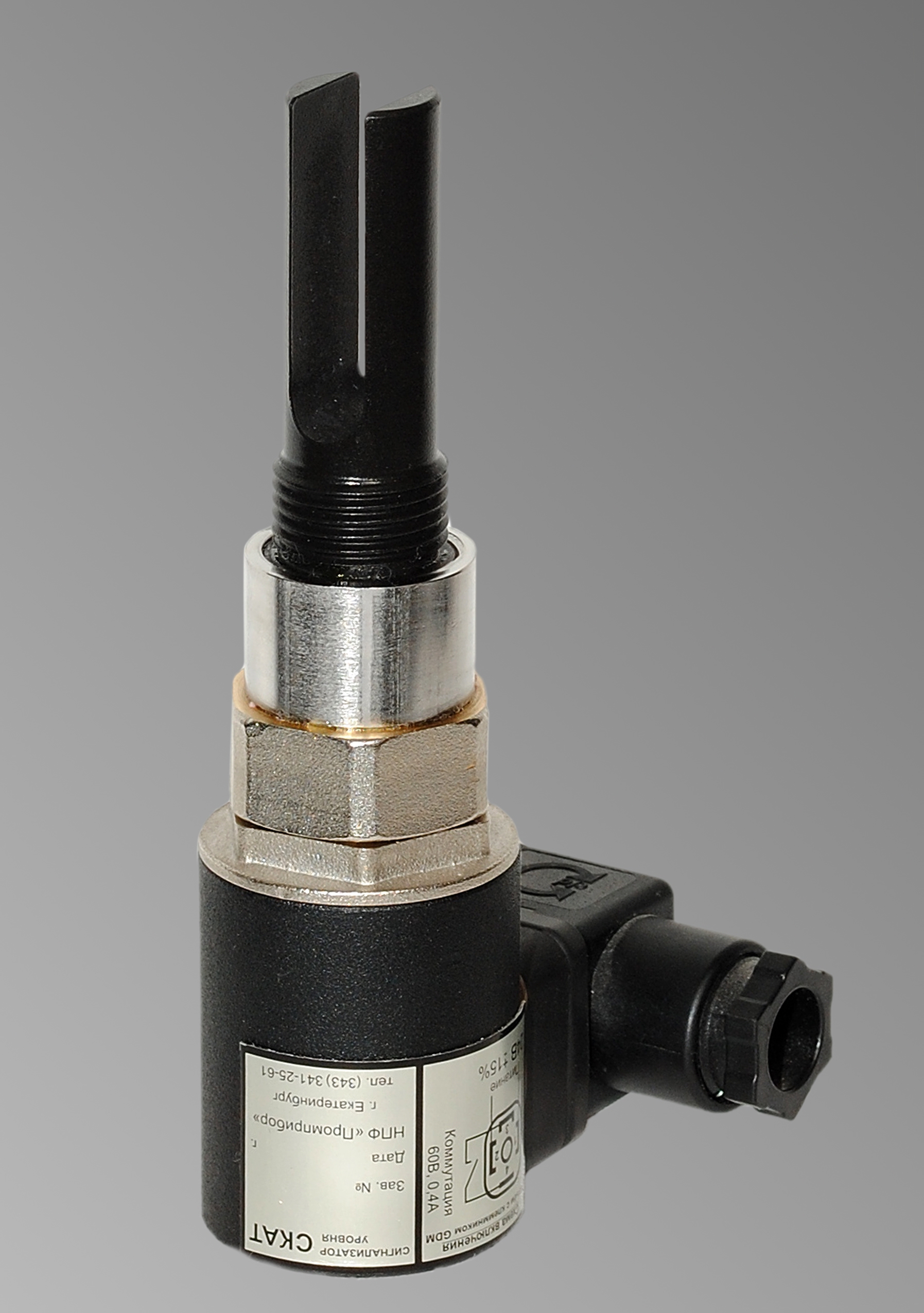

Специальное исполнение*

Для защиты резонатора и удлинительной штанги от коррозии используется либо многослойное фторопластовое покрытие (фторопласт Ф-4 ГОСТ-10007-80), либо специальные кислотостойкие молибденосодержащие марки сталей.
