Сигнализаторы уровня жидких материалов СКАТ-5-Ж, СКАТ- 5Д

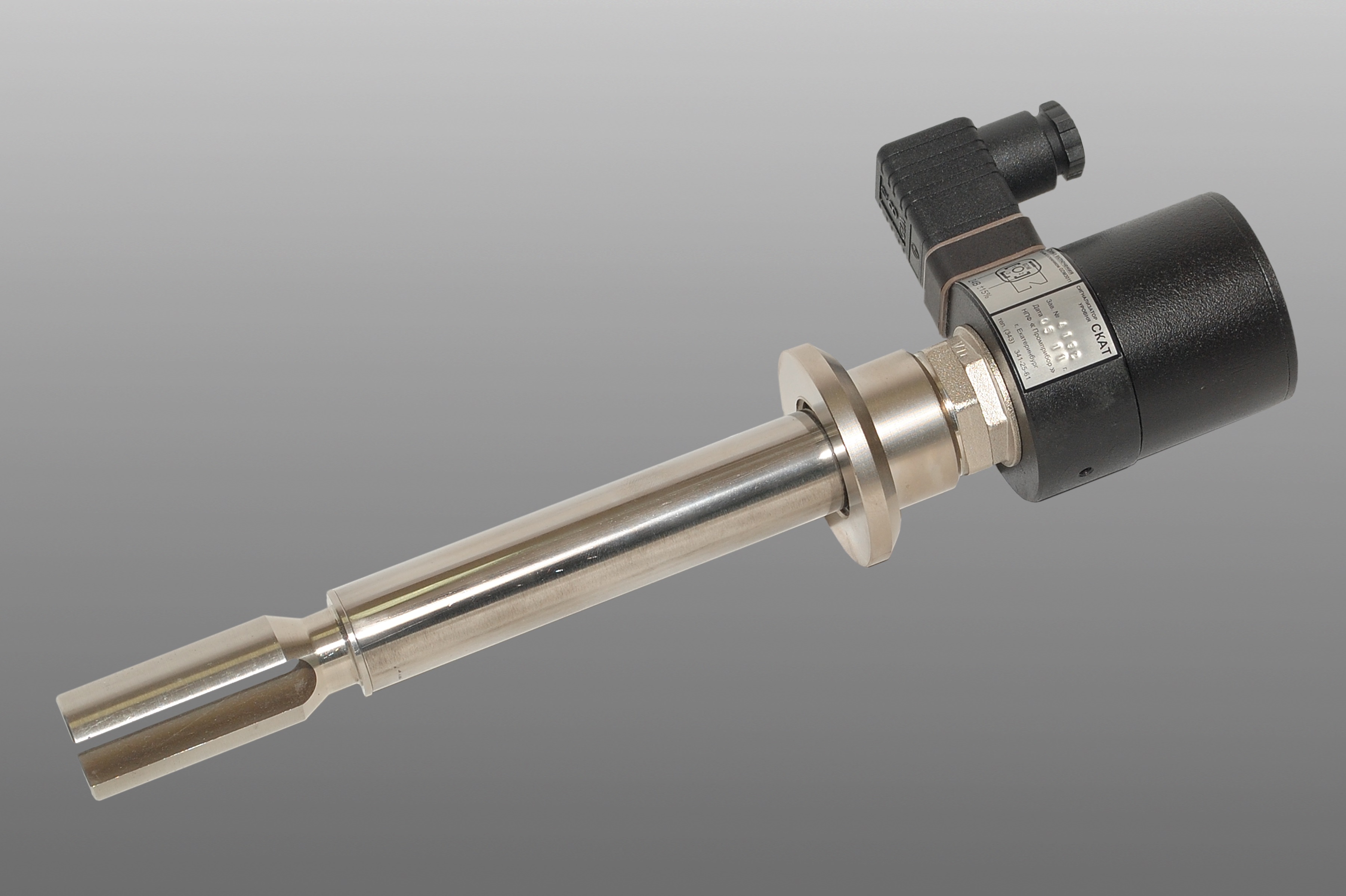

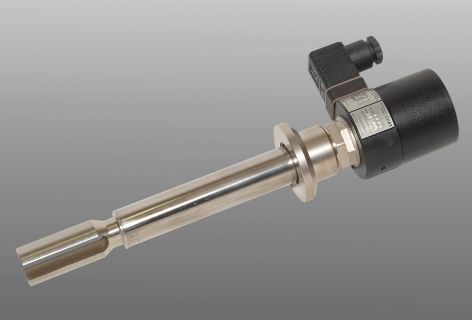

Сигнализатор уровня СКАТ-5-Ж (совмещенное исполнение) – базовый вариант

Используется для определения граничных значений жидкостей с вязкостью от 0,3 до 1000мПа×с плотностью от 0,5 до 2,5 г/см³, например, для воды, кислот, щелочей, растворителей, масел, смол, разнообразных растворов, эмульсий и других жидких материалов.

Блок электроники  и резонатор (вибрирующая вилка с плоскими ветвями) объединены в единую конструкцию с помощью удлинительной штанги, позволяющей размещать резонатор в нужной части емкости.

Материал удлинительной штанги и резонатора – нержавеющая сталь в соответствии с ГОСТ                    в зависимости от  характеристик агрессивности контролируемой жидкости.

Обозначение в опросном листе СКАТ-5 -Ж - Х- Х- Х- Х- (80-6000). В скобках указывается длина погружной (внутри емкости) части датчика, равная размеру удлинительной штанги + длины камертонного резонатора.

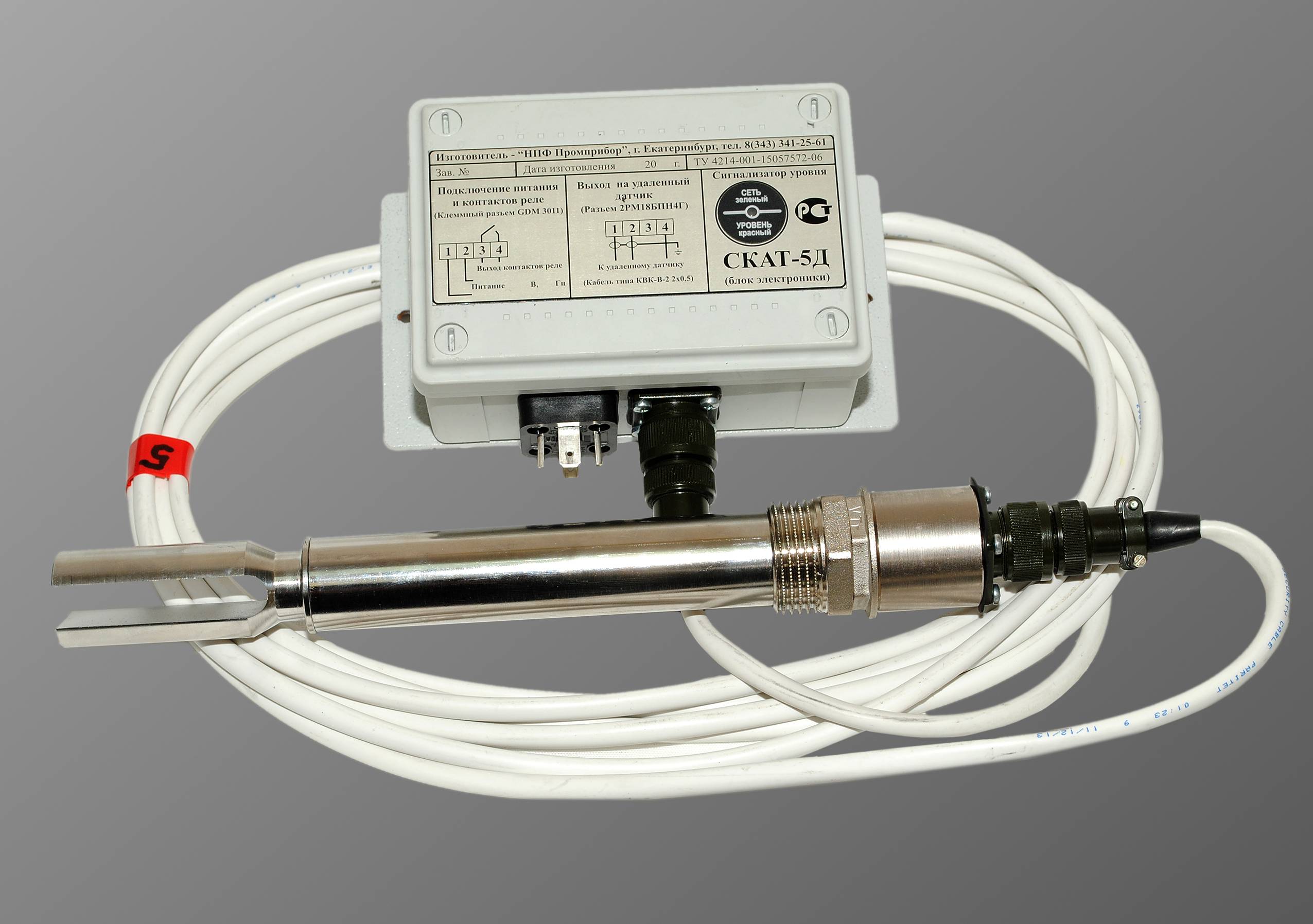

СКАТ-5Д(1 –100)-Ж (раздельное исполнение: датчик на емкости + выносной блок электроники + соединительный кабель)

Применяется в случае  использования сигнализатора для контроля уровня нагретых свыше 160° С  жидких материалов (защита электроники от перегрева).

Состав прибора.

Выносной блок электроники.
Материал корпуса блока электроники - АВС ударопрочный пластик.
Степень защиты IP 65.
Температура эксплуатации от -45 до +80°С.

Питание  – 220В 50Гц промышленного напряжения или 24В постоянного или переменного тока ± 20%.

Датчик на емкости.

По способу крепления на емкости, расположению,  подключению и длине  удаленный датчик аналогичен базовому варианту. Вместо блока электроники на удаленном датчике  расположен разъем 2РМ18КПН7Г или клеммный разъем типа GDM 3011 для подключения соединительного кабеля.

Соединение с датчиком на емкости -  кабель с экранированными жилами типа КВКВ 2Х0,5, длина до 100м.


Обозначение  в опросном листе СКАТ- 5Д(1-100) – Ж -  Х – Х – Х – Х – Х. В скобках указывается длина соединительного кабеля в метрах. Соединительный кабель может комплектоваться металлорукавом   РЗ-ЦХ №12  для защиты от механических повреждений (оформляется как дополнительная комплектация в графе «дополнительные требования» опросного листа).

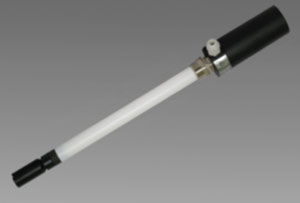

Сигнализатор уровня СКАТ-5-Ж (специальное исполнение*)

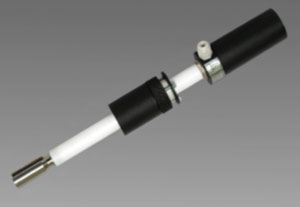

 Сигнализаторы уровня специального исполнения используются для контроля уровня  особо агрессивных жидкостей, таких как плавиковая кислота, соляная кислота критических концентраций, перекись водорода, смесь кислот, нагретых кислот и т.д. Для защиты резонатора и удлинительной штанги от коррозии  используется либо многослойное фторопластовое покрытие (фторопласт Ф-4 ГОСТ-10007-80), либо специальные кислотостойкие молибденосодержащие марки сталей.

Обозначение  аналогично базовому варианту  СКАТ- 5Х – Ж  -  Х – Х – Х – Х – Х. Условия покрытия резонатора фторопластом оговаривается в опросном листе  в графе «дополнительные требования».

Сигнализатор уровня СКАТ-5-Ж (Гигиеническое исполнение*)

Сигнализаторы уровня гигиенического исполнения используются для контроля уровня  продуктов на пищевых производствах, в технологиях, где необходим монтаж «заподлицо», который осуществляется с помощью специальной гигиенической гайки с прокладкой из пищевого силикона.

Обозначение  аналогично базовому варианту  СКАТ- 5Х – Ж  -  Х – Х – Х – Х – Х. Условия заказа сигнализатора в гигиеническом исполнении указываются опросном листе  в графе «дополнительные требования».

Промышленное напряжение 220В, 50Гц. Способ защиты от поражения электрическим током – класс I ГОСТ Р 51350-99. Предусмотрен винт защитного заземления.

Эксплуатация согласно требованиям ГОСТ12.3.019-80, «Правилам технической эксплуатации электроустановок потребителей».

Обозначение в опросном листе СКАТ - 5Х – Ж  - 220 –Х  - Х – Х – Х.

Напряжение 24В  постоянного или переменного тока ± 15 %. Способ защиты от поражения электрическим током – класс III ГОСТ Р 51350-99.

Эксплуатация согласно требованиям ГОСТ12.3.019-80, «Правила технической эксплуатации электроустановок потребителей».

Корпус блока электроники для сигнализаторов с напряжением питания 24В имеет уменьшенные габаритные размеры. Винтом заземления не комплектуется.

Обозначение в опросном листе СКАТ - 5Х – Ж - 24 –Х  - Х – Х – Х.

Подключение с помощью  неразъемно-соединенного с блоком электроники отрезком  кабеля МКШ5×0,35 длиной 1м, выход реле – три жилы кабеля (н.о. и н.з. контакты). Ввод кабеля в корпус БЭК через гермоввод PG11. Требует наличия рядом с сигнализатором распределительной коробки для дальнейшей передачи управляющего сигнала. Длина отрезка кабеля может быть увеличена по согласованию с Заказчиком.

Обозначение в опросном листе СКАТ - 5Х – Ж – Х - З – Х – Х - Х.

Подключение  аналогично предыдущему варианту «З». Дополнительно используется специальная муфта для крепления металлорукава РЗ-ЦХ №12 или №15.

 Обозначение в опросном листе СКАТ - 5Х – Ж – Х - ЗМ – Х – Х - Х.

Подключение с помощью клеммного разъема, тип GDM  3011(4 винтовые клеммы, гермоввод для ввода кабеля - PG11).  Две клеммы на питание сигнализатора, две для выхода контактов реле сигнализатора (н.о. контакт). По согласованию может быть использован н.з. контакт (указывается при заполнении опросного листа в дополнительных требованиях). Позволяет использовать кабель с медными или алюминиевыми жилами сечением до 1,5 мм и наружным диаметром до 12 мм. Клеммный разъем обеспечивает герметичность соединения до  IP65, удобство и надежность подключения сигнализатора.

Обозначение в опросном листе СКАТ - 5Х – Ж – Х - К – Х – Х - Х.

Подключение  аналогично предыдущему варианту «К». Дополнительно используется специальная муфта для крепления металлорукава РЗ-ЦХ №12 или №15.

 Обозначение в опросном листе СКАТ - 5Х – Ж – Х - КМ – Х – Х - Х.

Подключение с помощью разъема 2РМ18КП7 (вилка + розетка). Задействовано  5 контактов разъема          (2 контакта – питание сигнализатора, 3 контакта - выход реле – н.о. и н.з. контакты). Позволяет использовать кабель с медными жилами  сечением до 0,35 мм и наружным диаметром до 12 мм.

Обозначение в опросном листе СКАТ - 5Х – Ж – Х - Р – Х – Х - Х.

Крепление сигнализатора с помощью  зажимной цанговой втулки. Зажимная цанговая втулка предназначена для крепления сигнализатора на стенке емкости и фиксации удлинительной штанги с сохранением герметичности емкости. Крепление позволяет изменять расположение чувствительного элемента - резонатора внутри емкости, сохраняя ее герметичность.

Крепление может использоваться в емкостях с избыточным давлением до 0,6МПа.

Обозначение в опросном листе СКАТ - 5Х – Ж – Х - Х – В – Х - Х.

Крепление сигнализатора с помощью крепежной бобышки. Крепежная бобышка обеспечивает жесткое резьбовое крепление прибора на стенке емкости. В сигнализаторах уровня сыпучих материалов СКАТ-5-М используется бобышка с резьбой G 1А. В случае отсутствия на бункере необходимых патрубков или муфт с соответствующей резьбой, дополнительно к сигнализатору заказываются соответствующие приварные гайки.

Крепление может использоваться в емкостях с избыточным давлением до 2МПа.

Обозначение в опросном листе СКАТ - 5Х – Ж – Х - Х – Б – Х - Х.

Крепление сигнализатора с помощью фланца. Фланцевое крепление используется для емкостей с высоким избыточным давлением. Сигнализатор с фланцевым креплением ответным фланцем не комплектуется. При заказе указывается Ду и Ру фланца в соответствии с ГОСТ 12815-80 (АТК24.200.02 – 90).

Крепление может использоваться в емкостях с избыточным давлением до 6,3МПа.

Обозначение в опросном листе СКАТ - 5Х – Ж– Х - Х – Ф(Ду/Ру) – Х - Х. В скобках указывается Ду (диаметр условного прохода, мм), Ру (давление, МПа) для выбора заглушки по АТК24.200.02 – 90 при изготовлении сигнализатора
