Серия малогабаритных сигнализаторов СКАТ-5М
Описание
Сигнализаторы СКАТ-5М разработаны
для использования в трубопроводах в качестве датчиков наличия жидкости. Основная
задача — защита устройств транспортировки жидкости (насосов, компрессоров,
адсорберов, нагнетателей, расходомеров, счетчиков воды и т.д.) от
работы «всухую». Сигнализаторы уровня малогабаритные устанавливаются
непосредственно на трубопроводе и требуют для монтажа и подключения минимально
свободного пространства.
Миниатюрность сигнализаторов позволяет проводить монтаж в труднодоступных
местах промышленных установок (отстойники фильтров, полости для слива, поддоны
двигателей и т.д.) В зависимости от технологической необходимости, используется
одна из модификаций малогабаритного сигнализатора уровня (между собой
сигнализаторы отличаются размерами присоединительной резьбы, тип которой
указывается в опросном листе и размерами камертонных резонаторов)

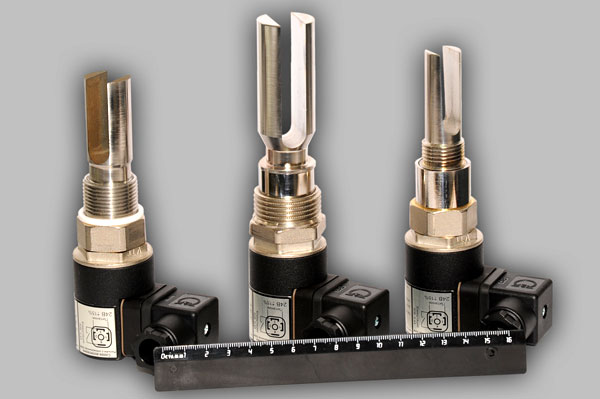

Сигнализаторы СКАТ-5М отличаются от
базовых вариантов уменьшенными в два раза размерами камертонных резонаторов,
корпуса, установочных деталей.
Исполнение
|

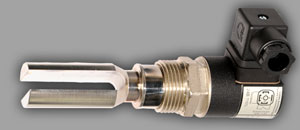

Сигнализатор уровня СКАТ-5М
(малогабаритный сигнализатор)
Основные технические
характеристики:
-
Сигнализаторы
рассчитаны на
питание 24В постоянного
тока;
-
Потребление - до 0,5
Вт;
-
Исполнение -
совмещенное
(удлинительная
штанга не
предусматривается);
-
Крепление к
емкости - резьба
трубная 1/2, 3/4,
1 дюйм;
-
Диапазон
плотности
контролируемой
жидкости 0,5
- 2,5 г/см³;
-
Вязкость
контролируемой
жидкости до 1000
мПа×с;
-
Температура
контролируемой
жидкости – -45°С
- + 160°С;
-
Материал
камертонного
резонатора -
нержавеющая
сталь, для особо
агрессивных
жидкостей
-фторопластовое
покрытие;
-
Подключение с
помощью клеммного
разъема, тип GDM
3011 (4
винтовые
клеммы,
гермоввод для
ввода кабеля - PG11)
-
Выход
сигнализатора - контакты
оптореле (максимальные
значения
коммутации 60В,
0,4А);
|
|
|

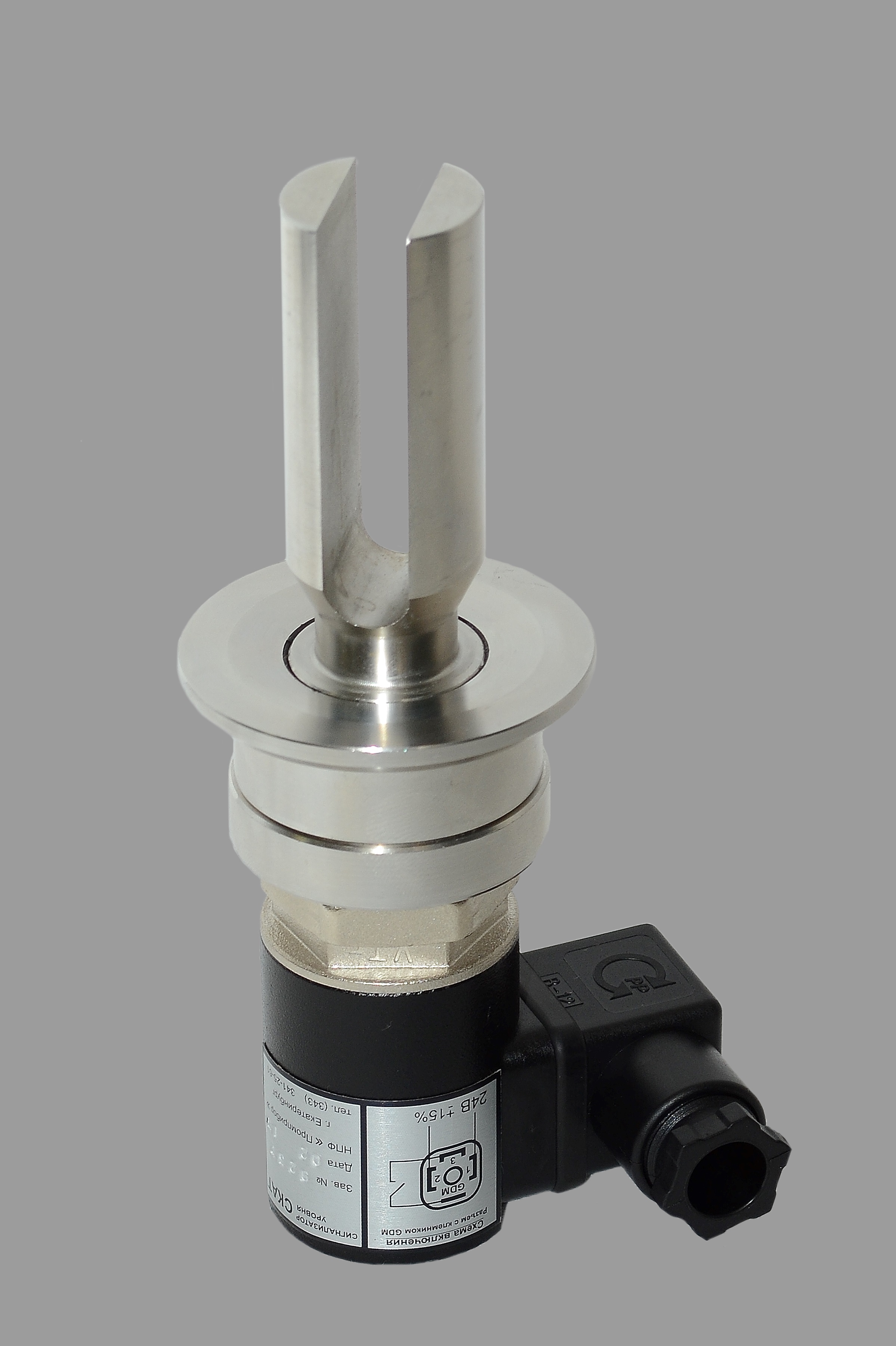

Сигнализатор уровня
СКАТ-5М (Гигиеническое
исполнение*)
Сигнализаторы уровня
гигиенического исполнения
используются для контроля уровня
продуктов на пищевых
производствах, в технологиях,
где необходим монтаж
«заподлицо», который
осуществляется с помощью
специальной гигиенической
гайки с прокладкой из пищевого
силикона.
|
|
Напряжение питания
Сигнализаторы рассчитаны на питание 24В постоянного
тока;
Подключения к сети
Подключение с помощью клеммного разъема, тип GDM
3011(4
винтовые клеммы, гермоввод для ввода кабеля - PG11). Две клеммы на питание
сигнализатора, две для выхода контактов реле сигнализатора (н.о. контакт). По
согласованию может быть использован н.з. контакт (указывается при заполнении
опросного листа в дополнительных требованиях). Позволяет использовать кабель с
медными или алюминиевыми жилами сечением до 1,5 мм и наружным диаметром до 12
мм. Клеммный разъем обеспечивает герметичность соединения до IP65,
удобство и надежность подключения сигнализатора.
Способы монтажа на емкости
По способу крепления на
трубопроводах и емкостях предусмотрены три варианта крепления:
|

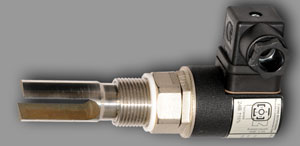

Крепление с помощью бобышки с
резьбой G1/2A
Обозначение в опросном
листе СКАТ-
5М - Б(1/2) - Т(1)
|
|
|

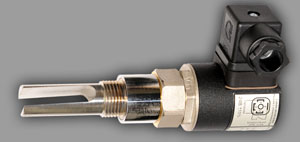

Крепление с помощью бобышки с
резьбой G3/4A
Обозначение в опросном
листе СКАТ-
5М - Б(3/4) - Т(1)
|
|
|
Крепление с помощью бобышки с
резьбой G1A
Обозначение в опросном
листе СКАТ-
5М - Б(1)- Т(1)
|
|
|
