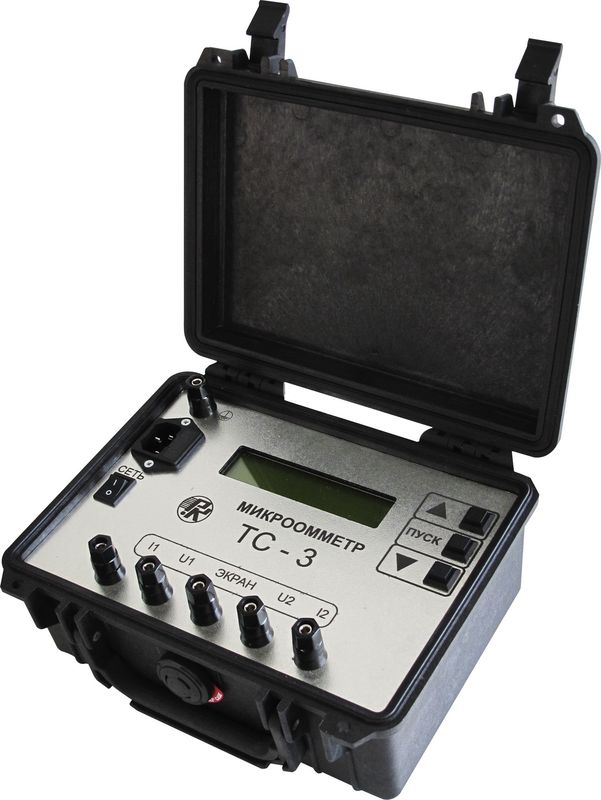

Микроомметр ТС-3
Микроомметр ТС-3 предназначен
для измерения переходного
электрического сопротивления
соединителей цепей энергосистем:
контактов воздушных, масляных и
др. выключателей, болтовых,
паяных и других соединений в
условиях помех электрического
поля с напряженностью до 30 кВ/м
(подстанций до 750 кВ). Прибор и
его предшествующие модели
(ММО-1, БСЗ-010 и др.) около
двадцати лет успешно
эксплуатируются предприятиями
ТЭК России, Белоруссии, Украины
и Казахстана.
Прибор внесён в Госреестр
средств измерений РФ.
Свидетельство об утверждении
типа средств измерений
RU.C.34.033.A № 52181.
| Технические характеристики |
| Наименование |
Значение |
|
Диапазон измеряемых сопротивлений, Ом
|
10-7...104
|
|
Предел допускаемой приведенной погрешности на пределах:
1 мОм и 10 мОм, %
100 мОм…10 кОм, %
|
±0, 3
±0,2
|
|
Измерительный ток, А, не более
|
5,0
|
|
Питание:
от сети, В
от аккумулятора
|
220
|
|
Диапазон рабочих температур, ?С
|
минус 5…40
|
|
Габаритные размеры, мм
|
280 х 250 х 180
|
|
Масса прибора, кг, не более
|
4,0
|

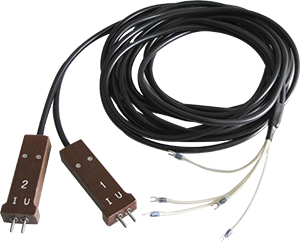

По
дополнительному заказу
потребителю поставляется
входной измерительный кабель с
контакторами, обеспечивающими
четырёхзажимное подключение к
объекту контроля. Заточенные
наконечники контакторов
позволяют добиваться надежного
контактирования с объектом,
поверхность которого покрыта
краской или плёнкой окислов.
Длина измерительного кабеля
выбирается из ряда: 3, 5, 10 и
15 метров.
|
