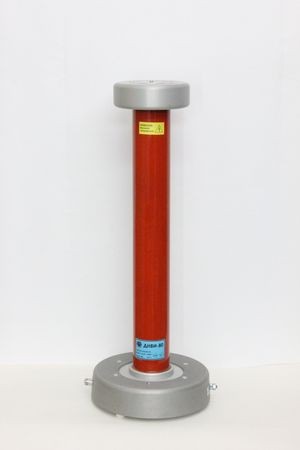

Делитель напряжения высоковольтный ДНВ-80А
Делитель напряжений
высоковольтный ДНВ-80А,
предназначен для преобразования
уровня амплитуды напряжения
постоянного (до 80 кВ) тока и
переменного (до 60 кВ) тока до
уровня, безопасного для
последующей обработки, хранения,
передачи или дальнейших
преобразований измерительного
сигнала.
ДНВ-80А может использоваться
для контроля и регулировки
высоковольтных цепей
энергоустановок,
радиотехнических устройств,
электрофизических и
рентгеновских установок и т.д.
| Технические характеристики |
|
Диапазон изменения входного напряжения постоянного тока, кВ
|
10...80
|
|
Диапазон изменения входного напряжения переменного (50 Гц) тока, кВ
|
10...60
|
|
Коэффициент деления
|
1/5000
|
|
Предел допускаемой основной приведенной погрешности, %
|
± 0,25, ±0,5
|
|
Входное активное сопротивление, МОм, не менее
|
270
|
|
Входная емкость, пФ, не более
|
75
|
|
Габаритные размеры
|
|
диаметр ?, мм, не более
|
260
|
|
высота, мм, не более
|
690
|
|
Вес, кг, не более
|
8
|
|
