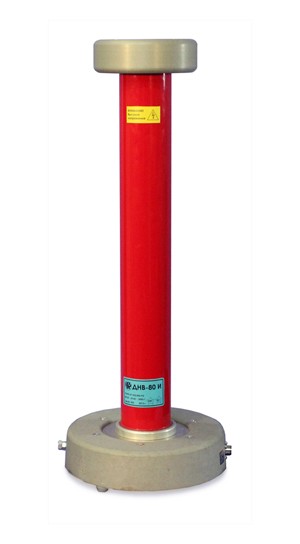

Делитель напряжения высоковольтный ДНВ-80И
Делитель напряжений
высоковольтный импульсный
ДНВ-80И, предназначен для
преобразования уровня амплитуды
напряжения постоянного (до 80
кВ) тока, переменного (до 60 кВ)
тока и импульсного (до 160 кВ)
тока до уровня, безопасного для
последующей обработки, хранения,
передачи или дальнейших
преобразований измерительного
сигнала.
ДНВ-80И может использоваться для
контроля и регулировки
высоковольтных цепей
энергоустановок,
радиотехнических устройств,
электрофизических и
рентгеновских установок и т.д.
| Технические характеристики |
|
Диапазон изменения входного напряжения постоянного тока, кВ
|
10...80
|
|
Диапазон изменения входного напряжения переменного (50 Гц) тока, кВ
|
10... 60
|
|
Диапазон изменения амплитуды входного импульсного напряжения (1,2/50 мкс) тока, кВ
|
20...160
|
|
Номинальный коэффициент деления
|
1/5000
|
|
Предел допускаемой основной приведенной погрешности, %
|
± 0,25, ±0,5
|
|
Время нарастания переходной характеристики ДН, нс, не более
|
30
|
|
Входное активное сопротивление, МОм, не менее
|
270
|
|
Входная емкость, пФ, не более
|
75
|
|
Габаритные размеры
|
|
диаметр ?, мм, не более
|
260
|
|
высота, мм, не более
|
690
|
|
Вес, кг, не более
|
8
|
|
