Измеритель параметров изоляции "Тангенс-2000"
«Тангенс-2000» - автоматический,
помехозащищенный, высокоточный,
безопасный в эксплуатации
прибор, предназначен для
контроля параметров изоляции
высоковольтного оборудования.
Главной отличительной
особенностью измерителя
«Тангенс-2000» по отношению к
остальным, имеющимся на рынке РФ
приборам данного назначения,
является его принципиально более
высокая помехозащищённость,
обеспечиваемая наличием
внутреннего генератора
испытательного напряжения с
частотой, отличной от
промышленной. Это позволяет
достигать высокой точности
измерений в условиях высокого
уровня помех на ОРУ и
обнаруживать минимальные
изменения параметров изоляции
контролируемого объекта при его
периодическом контроле.
Прибор является функционально
полным изделием, не требующим
дооснащения образцовым
конденсатором, устройством
регулирования напряжения,
переключателем фазы,
фазорегулятором,
трансформатором. В комплект
поставки прибора входит блок
поверки, обеспечивающий
комплектную поверку измерителя
на напряжении до 10 кВ. Прибор
укомплектован измерительным
кабелем (стандартная длина 25 м)
с внешней изоляцией,
выдерживающей испытательное
напряжение до 35 кВ, что
позволяет проводить измерения
без дополнительных мер по
изоляции кабеля.
Безопасность работы с прибором
обеспечивается благодаря
отсутствию гальванической связи
блока управления с
высоковольтными цепями
измерителя. Обмен информацией
между блоком преобразователя,
находящимся во время работы
прибора под высоким напряжением,
и блоком управления
осуществляется по радиоканалу.

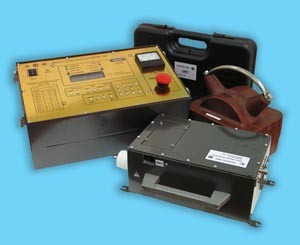

Измеритель "Тангенс-2000"
состоит из трёх конструктивно
законченных блоков: блока
управления - генератора, блока
преобразователя и
высоковольтного повышающего
трансформатора.
| Комплект поставки измерителя "Тангенс-2000" |
| Наименование составной части |
Обозначение |
Кол-во |
Габаритные размеры, мм |
Масса, кг |
| длина |
ширина |
высота |
|
1
|
Блок управления
|
РУКЮ.421412.001
|
1
|
520
|
310
|
260
|
17,0
|
|
2
|
Блок преобразователя
|
РУКЮ.421419.005
|
1
|
440
|
270
|
160
|
7,5
|
|
3
|
Трансформатор ОЛ-1/10 У3
|
ТУ16-2003 ОГГ.670 121.042 ТУ
|
1
|
270
|
210
|
280
|
20,0
|
|
4
|
Кабель (питания БУ)
|
РУКЮ.685631.016
|
1
|
-
|
-
|
-
|
0,35
|
|
5
|
Кабель (вых. БУ)
|
РУКЮ.685631.017
|
1
|
-
|
-
|
-
|
0,25
|
|
6
|
Кабель (ВП) – 20 м
|
РУКЮ.685641.001
|
1
|
-
|
-
|
-
|
1,0
|
|
7
|
Кабель (СХ) – 25 м
|
РУКЮ.685641.002
|
1
|
-
|
-
|
-
|
2,2
|
|
8
|
Кабель (Э) – 20 м
|
РУКЮ.685641.003
|
1
|
-
|
-
|
-
|
1,2
|
|
9
|
Антенна
|
РУКЮ.424166.001
|
1
|
-
|
-
|
-
|
0,3
|
|
10
|
Аккумулятор 1,2V R6/АА
|
|
8
|
-
|
-
|
-
|
0,24
|
|
11
|
Руководство по эксплуатации измерителя
|
РУКЮ.411724.001 РЭ
|
1
|
-
|
-
|
-
|
-
|
|
12
|
Изолирующая подставка
|
РУКЮ.301318.007
|
1
|
470
|
60
|
120
|
1,2
|
| Запасные части и принадлежности (ЗИП) |
| Наименование составной части |
Обозначение |
Кол-во |
Габаритные размеры, мм |
Масса, кг |
| длина |
ширина |
высота |
|
1
|
Футляр для ЗИП
|
|
1
|
430
|
380
|
85
|
1,0
|
|
2
|
Блок поверки
|
РУКЮ.411648.001
|
1
|
215
|
70
|
130
|
1,0
|
|
3
|
Компакт-диск
Методика поверки (в электронном виде на компакт-диске)
|
РУКЮ.467371.001
|
1
|
|
|
|
|
|
РУКЮ.411724.001 МП
|
1
|
|
|
|
|
|
4
|
Зарядное устройство для аккумуляторов
|
|
2
|
-
|
-
|
-
|
0,8
|
|
5
|
Картридж
|
РУКЮ.467542.001
|
1
|
-
|
-
|
-
|
0,03
|
|
6
|
Втулка переходная
|
РУКЮ.712761.001
|
1
|
-
|
-
|
-
|
-
|
|
7
|
Вставка плавкая ВП2Б-1-0,25 А
|
ОЮ0.481.005 ТУ
|
1
|
-
|
-
|
-
|
-
|
|
8
|
Вставка плавкая ВП3Б-1-6,3 А
|
ОЮ0.481.005 ТУ
|
1
|
-
|
-
|
-
|
-
|
|
9
|
Вставка плавкая ВП3Б-1-10,0 А
|
ОЮ0.481.005 ТУ
|
1
|
-
|
-
|
-
|
-
|
|
10
|
Розетка XLR CANON на кабель
|
REXANT
|
1
|
-
|
-
|
-
|
-
|
| Технические характеристики |
| Наименование |
Значение |
|
Автоматизация процесса измерения
|
Полная, включая установку испытательного напряжения заданной величины и его выключение
|
|
Диапазон измерения тангенса угла диэлектрических потерь
|
1?10-5...1,000
|
|
Диапазон измерения ёмкости, пФ
|
10...340?103
|
|
Пределы допускаемой основной погрешности измерения тангенса угла диэлектрических потерь
|
±(2?10–4+0,01?tgdХ)
|
|
Пределы допускаемой основной погрешности измерения ёмкости, пФ
|
±(0,5пФ+0,005C)
|
|
Измерительное напряжение, кВ
|
1...10
|
|
Напряжение питающей сети переменного тока частотой 50Гц, В
|
220
|
|
Напряжение встроенного источника постоянного тока, В
|
9,6
|
|
Условия эксплуатации: температура окружающего воздуха, оC
|
От минус 10 до 40
|
|
Относительная влажность воздуха при 30 оC, %, не более
|
90
|
|
Масса измерителя (суммарная), кг
|
50,0
|
|
