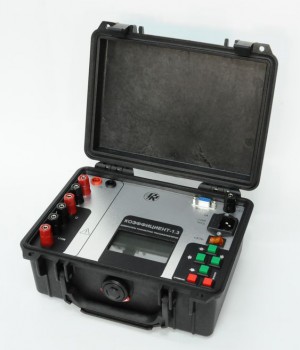

Измеритель параметров трансформаторов «Коэффициент-1.3»
Прибор «Коэффициент -1.3»
позволяет последовательно на
каждой фазе измерять для
трансформаторов всех схем и
групп соединений по ГОСТ 30830:
- коэффициент трансформации;
- потери холостого хода на малом
напряжении;
- сопротивление короткого
замыкания.
«Коэффициент -1.3» является
новой версией прибора
«Коэффициент», отличающейся
расширенными функциональными
возможностями, лучшими
метрологическими
характеристиками и
быстродействием.
Выпускается в двух вариантах
исполнения:
- стандартное (диапазон рабочих
температур от 5?C до 40?C);
- северное (диапазон рабочих
температур от минус 15?C до
55?C), обладает улучшенными
конструкцией и
влагозащищенностью.
Имеет:
- энергонезависимую память для
700 результатов измерений;
- гальванически изолированный
интерфейс RS232 для подключения
к компьютеру;
- программируемое число
измерений с индикацией
усреднённого значения;
- ручной или автоматический
выбор предела измерения;
Прибор внесён в Госреестр
средств измерений РФ. Свидетельство
об утверждении типа средств
измерений RU.C.34.033.A №
55541.
| Технические характеристики |
| Измеряемая величина |
Диапазон измерения |
Погрешность измерения, %, ± |
|
Действующее (среднеквадратическое) значение переменного напряжения UВН, В
|
50-500
|
0,25 (относительная)
|
|
Действующее (среднеквадратическое) значение напряжения первой гармоники UНН, В
|
0,5-5
|
|
5-50
|
|
50-500
|
|
Коэффициент трансформации
|
0,44-440
|
0,5 (относительная)
|
|
Действующее (среднеквадратическое) значение тока I, А
|
0,002-0,02
|
0,25 (относительная)
|
|
0,02-0,2
|
|
0,2-2
|
|
2-20
|
|
20-200
(токовые клещи)
|
1,0 (относительная)
|
|
200-2000
(катушка Роговского)
|
|
Угол фазового сдвига между напряжением и током ??, °
|
от -180 °
до +180 °
|
0,25 о(абсолютная)
|
|
Активная электрическая мощность P, Вт
(?=1,0)
|
0,44-4400
|
0,25 (относительная)
|
|
Активная электрическая мощность P, Вт
(?=0,5L…1,0…0,5C)
|
1,0 (относительная)
|
|
Активная электрическая мощность P, Вт
(?=0,2L…1,0…0,2C)
|
2,0 (относительная)
|
|
Коэффициент мощности ?
|
от –1,0 до +1,0
|
0,05 (абсолютная)
|
|
Частота переменного тока f, Гц
|
от 45 до 65
|
0,05 (абсолютная)
|
|
Полное электрическое сопротивление Z, Ом
|
11-110000
|
0,5 (относительная)
|
|
1,1-11
|
1,5 (относительная)
|
|
0,11-1,1
|
|
Xн и Xк – начальная и конечная точки диапазона измерения соответственно
|
| Варианты исполнения входных разъёмов |
|
Вариант 1. Винтовые зажимы обеспечивают подключение разных типов проводов.
|
Вариант 2. Изолированные разъёмы повышают безопасность проведения работ.
|
В комплект поставки прибора
входит датчик тока 100 А:
|
|
Каждый конкретный прибор калибруется с конкретным датчиком тока 100А (токовые клещи). |
Дополнительно с прибором могут
поставляться:
| комплект из 4-х измерительных кабелей |
| Комплект измерительных кабелей |
Длина, м |
Трубка из ПХВ |
Трубка из силикона |
Вариант исполнения |
| |
2
|
+
|
|
1
|
| |
+
|
2
|
|
5
|
+
|
|
3
|
| |
+
|
4
|
|
10
|
+
|
|
5
|
| |
+
|
6
|
|
15
|
+
|
|
7
|
| |
+
|
8
|

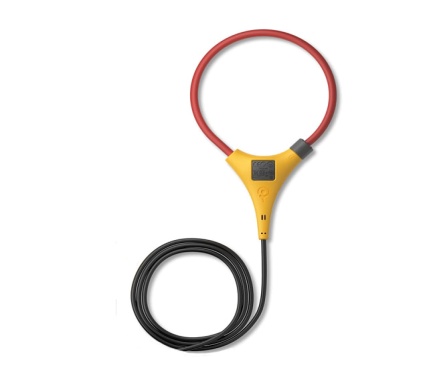

| датчик тока 1000 А (катушка Роговского) |
|
|
Конкретный прибор калибруется конкретным датчиком тока 1000А (катушкой Роговского).
Гибкий датчик позволяет провести измерение тока на токоведущем отводе диаметром до 20 см. Длина кабеля подключения датчика к прибору не менее 2,5 м.
|
|
