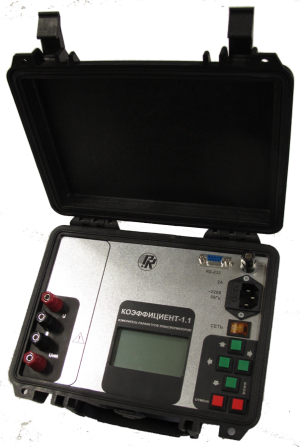

Измеритель параметров трансформаторов «Коэффициент-1.1»
Прибор
«КОЭФФИЦИЕНТ-1.1» позволяет
последовательно на каждой фазе
измерять для трансформаторов
всех схем и групп соединений по
ГОСТ 30830:
- коэффициент трансформации;
- действующее
(среднеквадратическое) значение
напряжения.
Выпускается в двух вариантах
исполнения:
- стандартное (диапазон рабочих
температур от 5?C до 40?C);
- северное (диапазон рабочих
температур от минус 20?C до
45?C). Прибор обладает
улучшенной конструкцией и
влаго-защищенностью.
Имеет:
- ручной или автоматический
выбор предела измерения;
- энергонезависимую память для
700 результатов измерений;
- гальванически изолированный
интерфейс RS232 для подключения
к компьютеру;
- программируемое число
измерений с индикацией
усреднённого значения.
Прибор внесён в Госреестр
средств измерений РФ. Свидетельство
об утверждении типа средств
измерений RU.C.34.033.A №
55541.
| Технические характеристики |
| Измеряемая величина |
Диапазонизмерения |
Погрешность измерения,%, ±, не более |
|
Действующее (среднеквадратическое) значение переменного напряжения UВН, В
|
50-500
|
0,25
|
|
Действующее (среднеквадратическое) значение напряжения первой гармоники UНН, В
|
0,5-500
|
|
Коэффициент трансформации
|
0,44-440
|

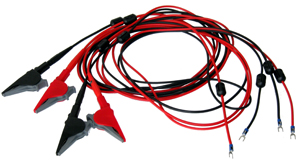

По заказу потребителей
дополнительно поставляется
комплект из 4-х входных
измерительных кабелей с
контакторами типа «крокодил» (8
вариантов исполнения), которые
отличаются длиной, материалом
изоляции кабеля (трубки) и
конструкцией контакторов.
| Комплект измерительных кабелей |
Длина, м |
Трубка из ПХВ |
Трубка из силикона |
Вариант исполнения |
| |
2
|
+
|
|
1
|
| |
+
|
2
|
|
5
|
+
|
|
3
|
| |
+
|
4
|
|
10
|
+
|
|
5
|
| |
+
|
6
|
|
15
|
+
|
|
7
|
| |
+
|
8
|
|
