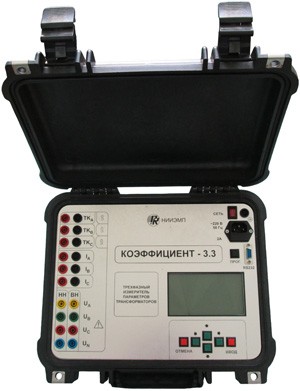

Измеритель параметров трансформаторов «Коэффициент-3.3»
Прибор «Коэффициент-3.3
позволяет одновременно по трём
фазам измерять для
трансформаторов всех схем и
групп соединения по ГОСТ 30830:
- коэффициент трансформации;
- потери холостого хода на малом
напряжении;
- сопротивление короткого
замыкания;
- напряжение и ток;
- коэффициент мощности;
- частоту измеряемого напряжения
(тока);
- угол сдвига фаз между
напряжением и током.
Выпускается в двух вариантах
исполнения:
- стандартное (диапазон рабочих
температур от 5?C до 40?C);
- северное (диапазон рабочих
температур от минус 15?C до
55?C), обладает улучшенными
конструкцией и
влагозащищенностью.
Имеет:
- ручной или автоматический
выбор предела измерения;
- программируемое число
измерений с индикацией
усреднённого значения;
- энергонезависимая память для
200 результатов измерений;
- гальванически изолированный
интерфейс RS232 для подключения
к компьютеру.
Прибор внесён в Госреестр
средств измерения РФ. Свидетельство
об утверждении типа средств
измерений RU.C.34.033.A №
55541.
| Технические характеристики |
| Измеряемая величина |
Обозначение |
Диапазон измерения |
Погрешность измерения, %,± не более |
|
Среднеквадратическое значение переменного напряжения (каналы UВН, фазы A, B, C), В
|
UВН
|
50-500
|
0,25(относительная)
|
|
Среднеквадратическое значение переменного напряжения (каналы UНН, фазы A, B, C), В
|
UНН1
|
0,5-5
|
|
UНН2
|
5-50
|
|
UНН3
|
50-500
|
|
Коэффициент трансформации
|
КТ1
|
UВН/ Uнн1
|
0,5 (относительная)
|
|
КТ2
|
UВН/ Uнн2
|
|
КТ3
|
UВН/ Uнн3
|
|
Среднеквадратическое значение переменного тока (каналы I, фазы A, B, C), А
|
I1
|
0,02-0,2
|
0,25 (относительная)
|
|
I2
|
0,20-2
|
|
I3
|
2-20
|
|
I4
|
20-200
|
1,0 (относительная)
|
|
I5
|
200-2000
|
0,5 (относительная)
|
|
Потери холостого хода на малом напряжении (активная электрическая мощность) (1,0), Вт
|
P11
|
4,4-44
|
0,25 (относительная)
|
|
P21
|
44-440
|
|
P31
|
440-4400
|
|
Потери холостого хода на малом напряжении (активная электрическая мощность) (0,5), Вт
|
P12
|
2,2-22
|
1,0 (относительная)
|
|
P22
|
22-220
|
|
P32
|
220-2200
|
|
Сопротивление короткого замыкания, Ом
|
Zкз1
|
1100-11000
|
0,5 (относительная)
|
|
Zкз2
|
110-1100
|
|
Zкз3
|
11-110
|
|
Zкз4
|
1,1-11
|
1,5 (относительная)
|
|
Zкз5
|
0,11-1
|
1,0 (относительная)
|
|
Коэффициент мощности
|
?
|
от –1,0 до +1,0
|
0,05 (абсолютная)
|
|
Частота переменного тока, Гц
|
f
|
от 45 до 65
|
0,05 (абсолютная)
|
|
Угол фазового сдвига между напряжением и током, °
|
??
|
от -180 °
до +180 °
|
0,25° (абсолютная)
|
Дополнительно с прибором могут
поставляться:

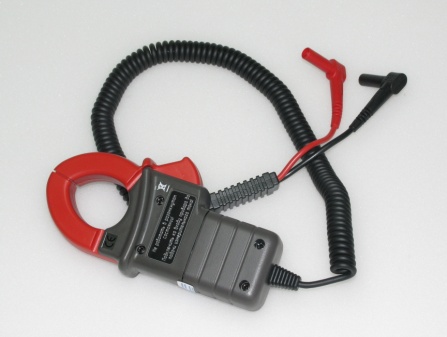

| 3 датчика тока 200 А |
|
|
Каждый конкретный прибор калибруется с тремя конкретными датчиками тока 200А (токовые клещи). |

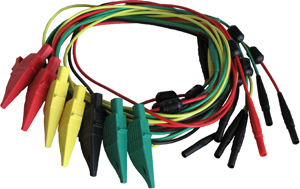

| комплект из 14 измерительных кабелей |
| Комплект измерительных кабелей |
Длина, м |
Трубка из ПХВ |
Трубка из силикона |
Вариант исполнения |
| |
2
|
+
|
|
1
|
| |
+
|
9
|
|
5
|
+
|
|
3
|
| |
+
|
10
|
|
10
|
+
|
|
5
|
| |
+
|
11
|
|
15
|
+
|
|
7
|
| |
+
|
12
|

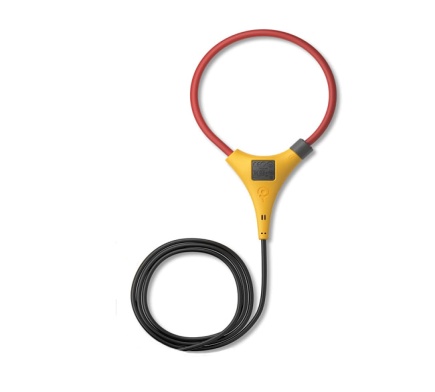

| 3 датчика тока 2000 А (катушка Роговского) |
|
|
Конкретный прибор калибруется 3 конкретными датчиками тока 2000А (катушкой Роговского).
Гибкие датчики позволяют провести измерение тока на токоведущем отводе диаметром до 20 см. Длина кабеля подключения датчика к прибору не менее 2,5 м.
|
|
