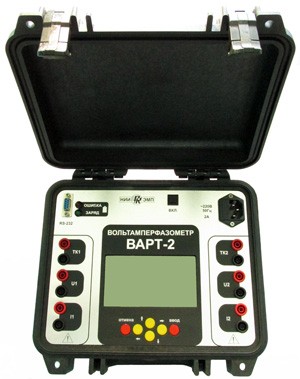

Вольтамперфазометр «ВАРТ-2»
Прибор «ВАРТ-2» предназначен для
измерения электрических величин
в одно- и трёхфазных цепях и
обеспечивает контроль частоты,
напряжения, тока, активной,
реактивной и полной мощности;
коэффициента мощности, полного
электрического сопротивления,
угла фазового сдвига между
напряжением и током. «ВАРТ-1»
имеет гальванически развязанные
каналы напряжения и тока ,что
позволяет осуществлять
измерения, в том числе на
отдельных гармониках в
соответствии с ГОСТ-22261.
Технические характеристики |
Измеряемая величина |
Диапазон измерения |
Действующее (среднеквадратическое) значение переменного напряжения U, В
|
50-500
|
5-50
|
0,5-5
|
0,05-0,5
|
50-500
|
Действующее (среднеквадратическое) значение напряжения первой гармоники U(1), В
|
5-50
|
0,5-5
|
0,05-0,5
|
10-100 (клещи)
|
1-10
|
Действующее (среднеквадратическое) значение тока I, А
|
0,1-1
|
0,01-0,1
|
10-100 (клещи)
|
1-10
|
0,1-1
|
Действующее (среднеквадратическое) значение переменного тока первой гармоники I(1), А
|
0,01-0,1
|
50-500
|
5-50
|
0,5-5
|
0,05-0,5
|
Угол фазового сдвига между напряжением и током ??, °
|
±180
|
Угол фазового сдвига между напряжениями ??, °
|
Угол фазового сдвига между токами ??, °
|
Полная электрическая мощность S, ВА
|
от 0,1Iх0,1U
до IхU
|
Активная электрическая мощность P, Вт
(Kp=1,0)
|
от 0,1Iх0,1U
до IхU
|
Реактивная электрическая мощность Q, ВАр
(Kp=0,0)
|
от 0,1Iх0,1U
до IхU
|
Коэффициент мощности ?
|
±1,0
|
Частота переменного тока f, Гц
|
45 ? 65
|
Полное электрическое сопротивление Z, Ом
|
от Uн/Iк
до Uк/Iн
|
Измерение среднеквадратического значения напряжения, В,до
|
500
|
Измерение среднеквадратического значения тока, А, до
|
150
|
Диапазон рабочих температур,0С
|
минус 10 ? 45
|
Габаритные размеры,мм, не более
|
232х192х111
|
Масса, не более, кг
|
5
|
Длина кабеля, м, не более
|
2?15
|
|
