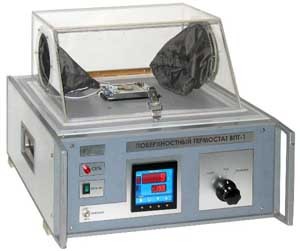

Поверхностный термостат на элементах Пельтье
Поверхностный
термостат
предназначен для
измерения
величин
сопротивлений,
ТКС безвыводных
планарных
чип-резисторов,
резистивных
элементов и
других изделий
электронной
техники в
широком
диапазоне
температур.
Основные
преимущества:
• Возможность
измерения ТКС
планарных
резисторов в
диапазоне
изменения ТКС
от ± 0,5х10-6 до
± 50х10-6 1/°С
• Измерение
параметров
планарных
резистивных
элементов
непосредственно
на платах в
диапазоне
температур от
минус 10 до 125
°С
• Меньшие масса
и габаритные
размеры по
сравнению с
существующими
установками
• Отсутствие
дополнительных
хладагентов типа
«фреон»
| Технические характеристики |
|
Диапазон измерений сопротивлений, кОм
|
1 ... 100
|
|
Диапазон измерений ТКС, 10-61/°С
|
± 0,5 ... ± 50
|
|
Диапазон измерений температур, °С
|
минус 50 ... 125
|
|
Пределы допускаемой относительной погрешности
измерения сопротивлений, %
|
± 0,005
|
|
Пределы допускаемой абсолютной погрешности
измерения ТКС, 10-61/°С
|
± 0,1
|
|
Погрешность измерения температуры, °С
|
± 0,1
|
|
Погрешность поддержания температуры
на поверхности термостата, °С
|
± 0,25
|
Состав:
• Блок
термостатирования
на элементах
Пельтье
• Блок измерения
и регулирования
температуры
• Цифровой
омметр с выходом
на ПЭВМ
• Блок питания
• Контактирующее
устройство
|
