Установка для измерения параметров линейных потенциометров
Установка предназначена для
измерения в лабораторных и
цеховых условиях параметров
прецизионных проволочных
потенциометров:
- отклонения
функциональной
характеристики
от линейной;
- отклонения
полного
сопротивления от
номинального
значения;
- рабочего угла и
угла отводов
прецизионных
потенциометров в
соответствии с
ГОСТ 21342.6-75
и ОСТ В 25 21-86
и может
использоваться в
ходе
технологического
процесса
изготовления и
контроля готовой
продукции.
Дополнительные опции:
Возможность доработки в части:
изменения режимных параметров,
конструктивного исполнения и др.
| Технические характеристики |
|
Диапазон измеряемых значений полного сопротивления
контролируемых потенциометров, Ом
|
200 … 50000
|
|
Предел абсолютной погрешности измерения полного сопротивления, %
|
±0,2
|
|
Диапазон измеряемых значений рабочего угла
(и угла отводов) потенциометра, угл. град
|
0 … 360o
|
|
Предел абсолютной погрешности измерения рабочего угла
и угла отводов, угл. мин.
|
± 6
|
|
Диапазон измерения отклонения функциональной характеристики от линейной (ОФХ), %
|
0…3,0
|
|
Предел абсолютной погрешности измерения ОФХ, %
|
± 0,02
|

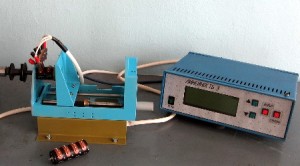

Состав комплекта:
- Блок
измерительный
- Контактно-зажимное
устройство
- Привод
|
