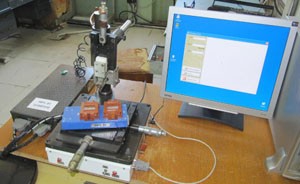

Установка измерения параметров тонкопленочных делителей напряжения в процессе
подгонки "ПКД-70П"
Установка предназначена для
измерения коэффициента
деления(Кд) и значений
сопротивлений резисторов(R)
резисторных микросхем и наборов
резисторов в процессе их
подгонки и обеспечивает вывод на
экран результатов измерений во
время подгонки, измерение
параметров изделий после
подгонки и вывод на экран
монитора результатов измерения в
виде таблицы, которая включает в
себя:
- значение
коэффициента
деления
- значение
сопротивления
базового
резистора
- дату и время
выполнения
измерения
- отметки о
соответствии(несоответствии)
полученного
результата
технологическим
нормам
| Технические характеристики |
|
Номинальные значения измеряемых Кд
|
0,04;0,5
|
|
Предел относительной погрешности при измерении Кд, %
|
|
- для Кд=0,04
|
±0,002
|
|
- для Кд=0,5
|
±0,001
|
|
Номинальные значения измеряемых R, кОм
|
30;530
|
|
Предел относительной погрешности при измерении R, %
|
|
- для R=30 кОм
|
±0,5
|
|
- для R=530 кОм
|
±0,5
|
|
