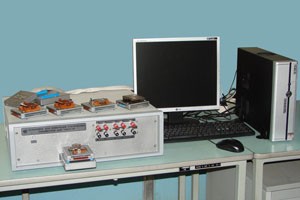

Установка измерения статических параметров ГИС 16-ти, 18-ти разрядных ЦАП
"УИСП-70"
Установка предназначена для
измерения статических параметров
16-ти , 18-ти разрядных ЦАП в
микросхемном исполнении.
В настоящее время проведена
первичная калибровка установки и
проводятся работы по включению в
Госреестр средств измерений.
| Технические характеристики |
| Пределы допускаемой относительной погрешности измерения дифференциальной нелинейности ELD в заданной точке характеристики преобразования ГИС ЦАП, %, не более: |
|
- в диапазоне ±0,01 % от полной шкалы
|
±0,0001
|
|
- в диапазоне от ±0,01 до ±0,05 % от полной шкалы
|
±(0,02ELD +0,0001)
|
| Пределы допускаемой относительной погрешности измерения нелинейности EL в заданной точке характеристики преобразования,%, не более: |
|
- в диапазоне ±0,01 % от полной шкалы
|
±0,0001
|
|
- в диапазоне от ±0,01 до ±0,05 % от полной шкалы
|
±(0,05EL +0,0001)
|
|
Пределы допускаемой относительной погрешности измерения погрешности преобразования в конечной точке ЕG в диапазоне ±0,02 %, %
|
не более ±0,005
|
|
Пределы допускаемой относительной погрешности измерения погрешности коэффициента преобразования ЕO в диапазоне ±0,2 %, %
|
не более ±0,002
|
|
Пределы допускаемой абсолютной погрешности измерения напряжения смещения нуля UOO в диапазоне ±10 мВ, мкВ
|
не более ±(0,0005 * UOO +10 мкВ)
|
| Пределы допускаемой абсолютной погрешности измерения тока смещения нуля IOO, нА: |
|
- в диапазоне ±20 нА
|
не более ±2
|
|
- в диапазоне ±800 нА
|
не более ±10
|
|
Пределы допускаемой абсолютной погрешности измерения выходного тока IDRH ЦАП с выходом по току в диапазоне ± 4 мА, мА
|
не более ±0,04
|
|
Пределы допускаемой абсолютной погрешности измерения токов потребления ICC по цепям питания +15 В, -15 В и +5 В в диапазоне ±40 мА, мА
|
не более ±(0,015 * ICC+10мкА)
|
|
Относительные погрешности напряжений питания UCC, подаваемые на измеряемую ГИС ЦАП с установки в диапазонах +15 В ±10%, -15 В±10%, +5 В ±10% , %
|
не более ±0,5
|
|
Дискретность независимых изменений напряжений питания UCC
|
5
|
|
Относительные погрешности опорных напряжений UREF +10 В или –10 В, подаваемых на измеряемую ГИС ЦАП с установки ,%
|
не более ±0,1
|
|
Уровни логического нуля, подаваемые на измеряемую ГИС ЦАП с установки, В
|
0,1...0,8
|
|
Уровни логической единицы, подаваемые на измеряемую ГИС ЦАП с установки, В
|
2,4…5,0
|
|
