Датчики-реле давления ДРД предназначены
для использования в системах контроля, управления и
регулирования избыточного давления (напора) и вакуумметрического
давления (тяги) газогорелочных устройств, бытовых отопительных
установок и в технологических трубопроводных системах для
управления потоком природного, сжиженного газа, воздуха и
другими газообразными неагрессивными средами.
Датчики-реле давления ДРД применяются: для эксплуатации
в нерегулярно отапливаемых помещениях в условиях умеренного
климата.
|
|
|

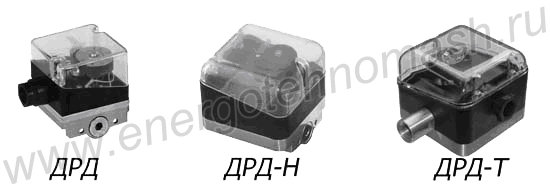

Рис.1 Датчики реле давления ДРД |
Обозначаются
датчики-реле давления ДРД:
ДРД - Х Х Х
1 2 3 4 5
1 — ДРД — обозначение серии
2 — Дефис
3 — Верхний предел уставки давления (мбар)
4 — Исполнение датчика: Н — для избыточного
давления; Т — для вакуумметрического давления
5 — Тип настройки датчика: А — на повышение
измеряемого давления Б — на понижение
измеряемого давления
Обозначение при заказе: Датчик-реле ДРД-120 А ТУ
РБ 200020142.025-2000
Детали датчика выполнены из коррозионностойких материалов
(алюминий, латуни, пластмасса, маслобензиностойкая резина).
Мембрана изготовлена из прорезиненной ткани и выдерживает
давление до 2 кгс/см2. Нижняя часть корпуса выполнена из
алюминиевого сплава, крышка – из прочной пластмассы. Величина
давления срабатывания устанавливается с помощью винта со шкалой.
Электрические привода присоединяются контактными зажимными
винтами.
|
|

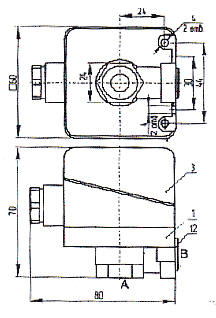

Датчики
подключаются к
системе с
помощью
резьбовых (G1/4)
отверстий Аи В.
При этом, если
давление
подается через
отверстие А,
отверстие В
закрывается
заглушкой и
наоборот.
Рекомендуется
установка
датчика в
положении, когда
мембрана
расположена
вертикально ( на
заводе –
изготовителе
датчик настроен
для эксплуатации
в этом
положении).При
другой установке
датчика
возникают
погрешности
из-за влияния
массы подвижных
деталей, что
требует другой
настройки
датчика.
|

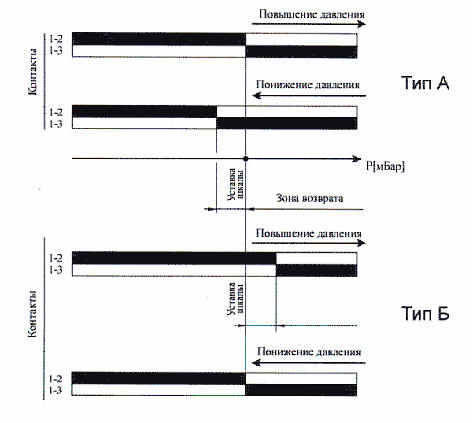

Рис.3
Диаграмма переключения датчиков-реле давления
К обслуживанию датчиков допускается персонал, изучивший их устройство и руководство по эксплуатации.
