Назначение
Датчик-реле напора и тяги ДЕМ-107 предназначен для использования
в автоматических и автоматизированных системах контроля.
Управления и регулирования избыточного давления (напора)
и вакуумметрического давления (тяги). Контролируемая среда
воздух, газ, топочные (уходящие) газы, неагрессивные
к алюминиевому сплаву АЛ9 и маслостойкой резине.
ДЕМ-107 конструктивно прост, удобен в эксплуатации, не требует
высокой квалификации в обслуживании.
Преимуществом является малая величина зоны возврата 2-10 Па.
Продукция сертифицирована.
Основные технические
характеристики
Датчик-реле предназначен для работы в условиях:
-температура окружающего воздуха от -30 до +50
°С
-относительная влажность (95±3)% при температуре
35 °С;
-вибрация частотой до 25 Гц, амплитуда не более
0,1 мм.
|
диапазон
настройки
уставок, кПа
|
-0,15…0…+0,15
(-15…0…+15)
|
|
Нормируемая
величина
разброса
срабатывания, не
более:
– уставка 0 кПа
– уставка +0,15
кПа
– уставка -0,15
кПа
|
Разброс +2 Па
Разброс ±5 Па
Разброс ±5 Па
|
|
Разброс на
промежуточных
уставках
рассчитывается
по формуле,
где N – величина
уставки в Па
|
δ = ±(2±0,02N)
|
|
Величина зоны
возврата, Па
(кгс/м²)
|
2 – 10 (0,2 – 1)
|
|
давление
перегрузки, кПа
(кгс/м²)
напора
тяги
|
5 (500)
1 (100)
|
|
напряжение
постоянного
тока, В
|
30
|
|
Номинальная
величина силы
тока. мА
|
100
|
|
Габаритные
размеры, мм
|
255×285×80
|
|
Масса, кг
|
2,4
|
Подключение датчика-реле
к электрической цепи осуществляется по нижеприведенной
электрической схеме
|
|
|
Схема электрическая подключения
|
|
номер провода
|
цвет изоляции
|
Допускаемая
замена по цвету
изоляции
|
|
1
|
черный
|
фиолетовый,
коричневый
|
|
2
|
красный
|
розовый, желтый,
оранжевый
|
|
3
|
белый
|
синий, голубой,
зеленый
|
Пример записи при заказе:
Датчик-реле ДЕМ-107 ТУ 25-7320.010-91

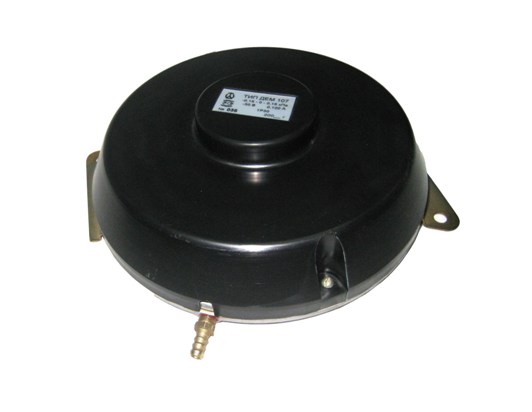

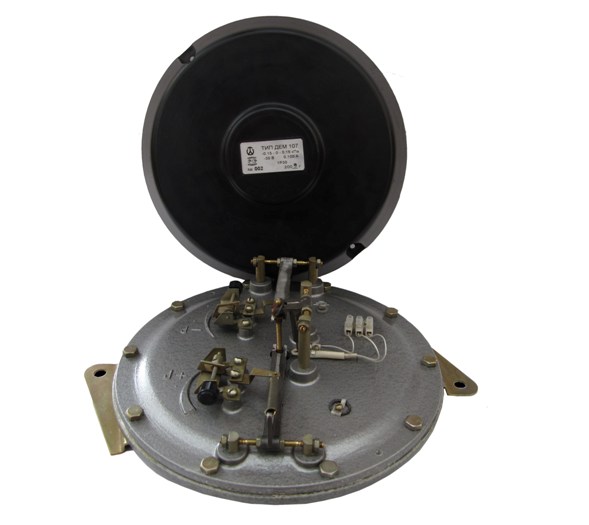

Фотографии прибора
|
|
|
Датчик-реле напора и тяги
ДЕМ-107
|
|
|
|
Датчик-реле напора и тяги
ДЕМ-107
|
