РУМД Ряд малогабаритных датчиков-реле / Функциональная аппаратура / Каталог продукции
- Описание
- Технические данные
Наименование:
РУМД
Тип:
Ряд малогабаритных датчиков-реле
ТУ:
–
Краткое тех. описание:
Предназначены для использования в автоматических и автоматизированных системах контроля, управления и регулирования избыточного и вакуумметрического давления, а также разности давлений
Цена РУМД:
Уточняйте по телефону или через обратную связь.
Ряд малогабаритных датчиков-реле РУМД
Назначение
Датчики-реле ТУ 25-02.160217-83 предназначены для использования
в автоматических и автоматизированных системах контроля,
управления и регулирования избыточного и вакуумметрического
давления, а также разности давлений.
В
зависимости от величины контролируемого давления датчики-реле
подразделяются на:
|
датчики-реле
напора
|
ДН-2,5; ДН-6;
ДН-40
|
|
датчики-реле
тяги
|
ДТ-2,5; ДТ-40
|
|
датчики-реле
давления
|
ДД-0,25; ДД-1,6
|
|
датчики-реле
перепада напора
|
ДПН-2,5
|
|
датчики-реле
напора и тяги
|
ДНТ-1
|
Выпускаются датчики-реле как в общепромышленном исполнении, так
и в исполнении для АЭС на основании лицензии СО-12-101-1965 от
14.06.2013 на право конструирования и изготовления оборудования.
Продукция сертифицирована.
Основные технические
характеристики
Контролируемая среда – воздух, газы и жидкости,
неагрессивные к алюминиевому сплаву
АЛ-9 и маслостойкой резине.
Датчики-реле предназначены для работы
в условиях:
- температура окружающей среды от -30 до +50о С;
- относительная влажность (95±3)% при
температуре 35о С;
- вибрация частотой до 25 Гц, с амплитудой
не более 0,1 мм.
|
Величина зоны
возврата, % от
верхнего предела
уставки (кроме
ДНТ-1),
Не более
Для ДНТ-1
|
10
25
|
|
Коммутируемая
мощность
Переменного
тока, В*А
Постоянного
тока, Вт
|
300
70
|
|
Напряжение
переменного
тока, В до
Постоянного, В
|
250
30
|
|
Тип
|
Пределы уставок
|
Давление
перегрузки
|
Габаритные
размеры, мм не
более
|
Масса кг, не
более
|
Аналог из серии
ДЕ57, ДЭМ
|
|
D
|
H
|
|
ДН-2,5
|
0,04-2,5 кПа
|
10 кПа
|
235
|
180
|
1,9
|
ДЕ 57-2,5
|
|
4-250 кгс/м²
|
1000 кгс/м²
|
|
ДН-6
|
0,6-6 кПа
|
18 кПа
|
235
|
180
|
1,9
|
ДЕ 57-6
|
|
60-600 кгс/м²
|
1800 кгс/м²
|
|
ДН-40
|
0,4-40 кПа
|
80 кПа
|
55
|
160
|
0,6
|
ДЕ 57-6
|
|
40-4000 кгс/м²
|
8000 кгс/м²
|
ДЕ 57-40
|
|
ДТ-2,5
|
0,04-2,5 кПа
|
10 кПа
|
235
|
180
|
1,9
|
ДЕ 57-2,5Т
|
|
4-250 кгс/м²
|
1000 кгс/м²
|
|
ДТ-40
|
0,4-40 кПа
|
80 кПа
|
55
|
160
|
0,6
|
ДЕ 57-6Т
|
|
40-4000 кгс/м²
|
8000 кгс/м²
|
ДЕ 57-40Т
|
|
ДД-0,25
|
0-0,25 МПа
|
0,35 МПа
|
55
|
160
|
0,6
|
ДЕ 57-200
|
|
0-2,5 кгс/см²
|
3,5 кгс/см²
|
|
ДД-1,6
|
0,2-1,6 МПа
|
2 МПа
|
55
|
160
|
0,6
|
ДЕ 57-600
|
|
2-16 кгс/см²
|
20 кгс/см²
|
ДЕ 57-1600
|
|
ДПН-2,5
|
0,1-2,5 кПа
|
10 кПа
|
235
|
165
|
1,9
|
ДЕ 57-2,5ПН
|
|
10-250 кгс/м²
|
1000 кгс/м²
|
|
ДНТ-1
|
0,1-0-1,0 кПа
|
10 кПа
|
235
|
180
|
1,9
|
ДЭМ-107
|
|
10-0-100 кгс/м²
|
1000 кгс/м²
|
Монтаж датчиков реле:
Датчик-реле на объекте устанавливается
в вертикальном положении штуцером вниз.
Присоединение датчиков-реле ДН-40, ДТ-40,
ДД-0,25, ДД-1,6 производить с помощью штуцера
М 12×1,5. В качестве уплотнения применять
прокладки в виде шайб из свинца, фибры, кожи или
мягкой меди.
Датчики-реле ДН-2,5, ДН-6, ДТ-2,5, ДПН-2,5,
ДНТ-1 для настенного монтажа крепятся
посредством кронштейна двумя болтами М8.
Подвод
контролируемой среды рекомендуется производить медной или
стальной трубками Ø10×1.
Подключение датчика-реле
к электрической цепи осуществляется по нижеприведенной
электрической схеме
|
|
|
Схема электрическая подключения |
|
Номер провода
|
Цвет изоляции
|
Допускаемая
замена по цвету
изоляции
|
|
1
|
черный
|
фиолетовый,
коричневый
|
|
2
|
красный
|
розовый, желтый,
оранжевый
|
|
3
|
белый
|
синий, голубой,
зеленый
|
Фотографии приборов
|
|
|

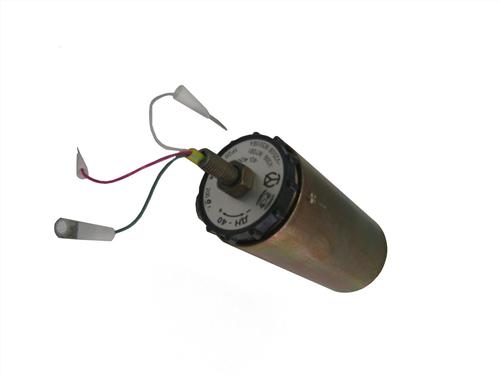

Датчик-реле давления ДН-40
|
|
|
|

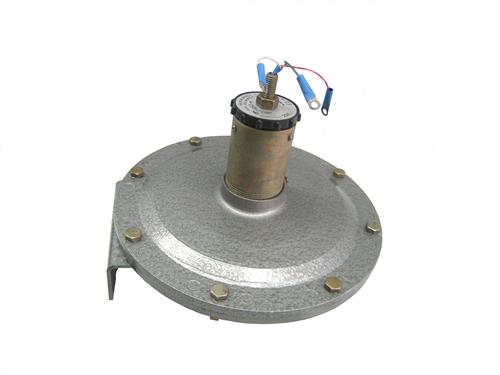

Датчик-реле давления ДТ-2,5
|
|
