Назначение
Датчики
предназначены для использования в автоматических
и автоматизированных системах контроля, управления
и регулирования давлений (избыточного и вакуумметрического,
а так же разницы давлений).
Контролируемая среда – воздух, газы и жидкости неагрессивные
к алюминиевому сплаву АЛ-9 и маслостойкой резине.
Являются
аналогами датчиков реле серии
РУМД (ДД-1.6,
ДД-0.25, ДН-40, ДН-6, ДН-2.5, ДТ-40, ДТ-2.5). По сравнению
с серией РУМД габаритные размеры уменьшены не менее чем в 5 раз,
масса в три раза.
Разработанные датчики-реле имеют информационную шкалу настройки.
В
2001 году датчики-реле ДЕ-57 удостоены награды "Знак качества
XXI века", также являются лауреатами конкурса 100 лучших товаров
России в 2000 году.
Продукция сертифицирована.
Основные технические
характеристики
Датчики-реле предназначены для работы
в условиях:
- температура окружающей среды от -30 до +50о С;
- относительная влажность (95±3)% при
температуре 35о С;
- вибрация частотой до 25 Гц, с амплитудой
не более 0,1 мм.
|
Обозначение
|
Пределы уставок
|
Величина зоны возврата
|
Давление перегрузки
|
габаритные размеры, мм не более
|
Масса кг, не более
|
|
Датчики-реле давления, кПа (кгс/см²)
|
|
ДЕ 57-1600
|
400-1600
(4-16)
|
160
(1,6)
|
2000
(20)
|
27×31×120
|
0,15
|
|
ДЕ 57-600
|
100-600
(1-6)
|
160
(1,6)
|
1200
(12)
|
27×31×120
|
0,15
|
|
ДЕ 57-200
|
20-200
(0,2-2)
|
25
(0,25)
|
400
(4)
|
27×31×120
|
0,15
|
|
Датчики-реле напора, кПа (кгс/м²)
|
|
ДЕ 57-40
|
4-40
(400-4000)
|
5
(500)
|
80
(8000)
|
Ø 60×130
|
0,25
|
|
ДЕ 57-6
|
0,6-6
(60-600)
|
0,6
(60)
|
18
(1800)
|
Ø 95×130
|
0,25
|
|
ДЕ 57-2,5
|
0,04-2,5
(4-250)
|
0,25
(25)
|
10
(1000)
|
Ø 142×130
|
0,4
|
|
Датчик-реле тяги, кПа (кгс/м²)
|
|
ДЕ 57-40Т
|
4-40
(400-4000)
|
5
(500)
|
80
(8000)
|
Ø 60×130
|
0,25
|
|
ДЕ 57-6Т
|
0,6-6
(60-600)
|
0,6
(60)
|
18
(1800)
|
Ø 95×130
|
0,25
|
|
ДЕ 57-2,5Т
|
0,04-2,5
(4-250)
|
0,25
(25)
|
10
(1000)
|
Ø 142×130
|
0,4
|
|
Датчик-реле перепада напора, кПа (кгс/м²)
|
|
ДЕ 57-2,5ПН
|
0,1-2,5
(10-250)
|
0,25
(25)
|
10
(1000)
|
Ø 200×165
|
1,4
|
Монтаж датчика-реле
На объекте датчики-реле устанавливаются
в вертикальном положении с помощью штуцера
М12x1,5 (кроме ДЕ-57-2ПН). Штуцер поставляется
в комплекте.
В качестве уплотнения под штуцер применяются
прокладки в виде шайб из свинца, фибры, кожи,
мягкой меди и другое.
Процедура монтажа датчика-реле ДЕ-57-2ПН
выглядит следующим образом:
Закрепить прибор на кронштейне;
Подсоединить к нему трубопровод, предварительно
развальцевать конец трубки по
уплотнительному кольцу подсоединительного
штуцера.
Подключение датчика-реле в электрическую цепь производиться
по нижеприведенной электрической схеме, проводами сечением
0,5¸1,6 мм.
|
|
|
Схема электрическая подключения
|
|
номер провода
|
цвет изоляции
|
Допускаемая
замена по цвету
изоляции
|
|
1
|
черный
|
фиолетовый,
коричневый
|
|
2
|
красный
|
розовый, желтый,
оранжевый
|
|
3
|
белый
|
синий, голубой,
зеленый
|
Фотографии приборов
|
|
|

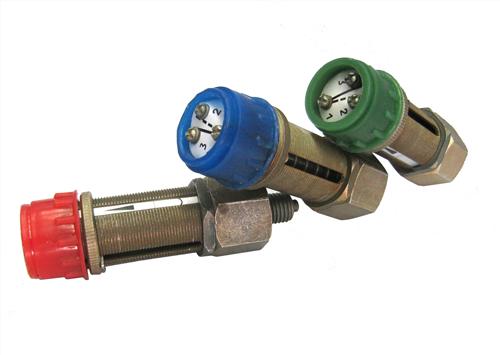

Датчик-реле давления ДЕ57-200
|
|
|
|
Датчики-реле давления

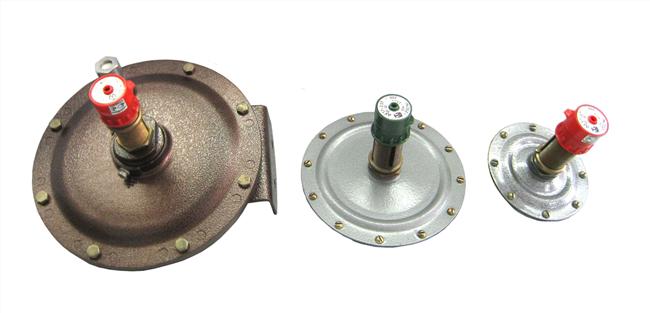

ДЕ57-2,5ПН, ДЕ57-2,5Т, ДЕ57-6Т
|
