Наименование:
РК c ЭИМ (25ч945нж)
Тип:
Клапан регулирующий
ТУ:
ГОСТ 1281
Краткое тех. описание:
Предназначенным для автоматического регулирования расхода неагрессивных к материалам деталей клапана сред в системах теплоснабжения, горячего и холодного водоснабжения, вентиляции и другихтехнологических системах
Цена РК c ЭИМ (25ч945нж):
Уточняйте по телефону или через обратную связь.

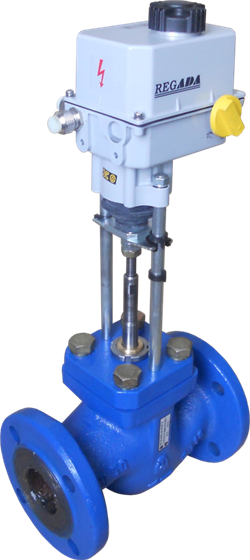

Клапан регулирующий РК c ЭИМ (25ч945нж)
Назначение
Клапан регулирующий с электрическим приводом РК 25ч945нж
является исполнительным устройством, предназначенным для
автоматического регулирования расхода неагрессивных к материалам
деталей клапана сред в системах теплоснабжения, горячего и
холодного водоснабжения, вентиляции и другихтехнологических
системах.
РК 25ч945нж управляется электронными контроллерами
(ПИД-регуляторами).
Технические
характеристики
-
Температура окружающей среды –
от 5ºС до 50ºС
-
ятносительная влажность воздуха
– от 30 до 80 % при температуре
35ºС
-
Условное давление, Ру – 1,6 МПа
-
Регулируемая среда – жидкие и
газообразные среды,
неагрессивные к материалам
деталей клапана
-
Температура регулируемой среды –
до 150ºС
-
Относительная нерегулируемая
протечка на затворе – 0,1 % от
Кvy
-
Пропускная характеристика –
линейная
-
Присоединительные размеры и
размеры уплотнительных
поверхностей – исполнение 1 ряд
2 ГОСТ 1281
|
Диаметр условного прохода, Ду,
мм
|
25
|
32
|
50
|
65
|
80
|
100
|
150
|
|
Рабочий ход затвора, мм
|
15
|
19
|
25
|
32
|
32
|
32
|
32
|
|
Тип затвора
|
плунжер
|
золотник
|
|
Количество седел
|
односедельный
|
двухседельный
|
|
Условная пропускная способность
Kvy. м3/ч
|
2.5 4.0 6.3 10
|
6.3 10 16
|
16 25 40
|
25 40 63
|
40 63 100
|
100
|
250
|
|
Тип ЭИМ
|
ST
|
mini
|
ST0
|
|
Масса клапана, кг
|
10
|
13
|
19
|
32
|
34
|
105
|
139
|
Положение и
способ монтажа
Клапан РК
25ч945нж устанавливается в любом положении, кроме
электроприводом под клапаном, в месте, удобном для проведения
обслуживания и ревизии. При наклонном расположении клапана под
ЭИМ следует установить опоры.
Гарантии
-
Гарантийный срок эксплуатации – 12 месяцев со
дня ввода в эксплуатацию.
-
Срок консервации – 5 лет.
-
Срок службы – не менее 10 лет.
-
Наработка на отказ – 100000 часов
Преимущества
клапанов РК
-
обеспечение точного регулирования в системе
-
применение простой и надежной конструкции узла
затвора
-
применение сальникового узла, не требующего
сервисного обслуживания
-
ремонтопригодность, возможность
послегарантийного обслуживания
Принцип
работы
Регулирование потока рабочей среды осуществляется путем
перемещения плунжера относительно седла и изменения тем самым
пропускной способности клапана по сигналу, поступающему на ЭИМ.
Усилие, развиваемое ЭИМ, передается на плунжер, который
перемещается вверх и вниз, изменяяплощадь открытого проходного
отверстия седла.Герметичность клапана относительно внешней среды
обеспечивается прокладкой и сальниковым уплотнением.
Материал
основных деталей клапана
-
Корпус клапана – серый чугун СЧ20 ГОСТ 1412
-
Затвор - нержавеющая сталь 40Х13 ГОСТ 5949
-
Седло - латунь ЛС59 ГОСТ 5527
-
Уплотнение сальникового узла - фторкаучук ГОСТ
9833(6 группа резины)
|
Устройство
клапана РК
25ч945нж
|
|
|
1 - корпус,
2 - седло,
3 - плунжер,
4 - сальниковый
узел,
5 -
электропривод
|
Габаритные и
присоединительные размеры
|
Ду,мм
|
|
D1,мм
|
D2,мм
|
ОЗ,мм
|
L,mm
|
n
|
d,мм
|
Н,мм
|
|
25
|
68
|
85
|
115
|
160
|
4
|
14
|
380
|
|
32
|
78
|
100
|
135
|
180
|
|
18
|
405
|
|
50
|
102
|
125
|
160
|
230
|
|
|
450
|
|
65
|
122
|
145
|
180
|
290
|
8
|
|
470
|
|
80
|
133
|
160
|
195
|
310
|
|
|
480
|
|
100
|
158
|
180
|
215
|
350
|
|
|
1240
|
|
150
|
212
|
240
|
280
|
480
|
|
22
|
1410
|
Допустимый перепад давлений
|
Ду,мм
|
∆Р, МПа при комплектации
приводом
|
|
STmini (1,1 кН)
|
ST0 (4,5 кН)
|
|
25
|
1,6
|
-
|
|
32
|
1,6
|
-
|
|
50
|
-
|
1,6
|
|
65
|
-
|
1,6
|
|
80
|
-
|
1,6
|
|
100
|
-
|
1,0
|
|
150
|
-
|
0,8
|
|
