Применение
Регулятор температуры горячего водоснабжения
РТ-ГВ предназначен для поддержания постоянства
температуры на теплофикационных объектах (режим
регулирования) и для защиты от опорожнения при
интенсивном водоразборе или аварийной ситуации
в закрытых системах водоснабжения (режим
регулирования и защиты).
Устройство
· РТ-ГВ в режиме регулирования состоит
из исполнительного устройства РК и
преобразователя температуры ПТ-1-1
· РТ-ГВ в режиме регулирования и защиты состоит
из исполнительного устройства РК, устройства
защиты УРРД и преобразователя температуры ПТ-1-1

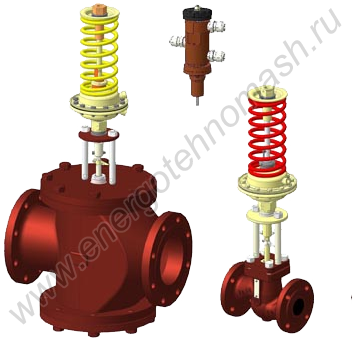

Регулятор температуры РТ-ГВ
Сверху вниз – Преобразователь
температуры ПТ-1-1,
Регулятор расхода и давления
УРРД,
Регулирующий клапан РК
Принцип
работы
В режиме
регулирования -
при требуемой температуре горячей воды,
поступающей к потребителю, все подвижные части
исполнительного устройства находятся в состоянии
покоя и командное давление Рх имеет
промежуточное значение между Ро <= Рх <= Рр. При
отклонении температуры горячей воды от требуемой
происходит изменение объема наполнителя
термобаллона ПТ-1, что приводит к изменению
командного давления Рх, перемещению затвора
исполнительного устройства РК и изменению
температуры воды до требуемого значения.
В режиме
регулирования и защиты –
давление в обратном трубопроводе ниже
статического давления в местной системе
отопления. В гидропривод устройства защиты
подводится рабочая среда с давлением Р2 =
Ри. Возникшее при этом усилие на мембране через
шток передается на затвор с одной стороны
и уравновешивается сжатием настроечной пружины
с другой стороны. При падении давления
в обратном трубопроводе нарушается равновесие
действующих сил и затвор закрывается, что ведет
к перекрытию воды к потребителю. При
восстановлении первоначального давления Р2 регулятор
автоматически переходит на работу в режиме
регулирования. Процесс смешения горячей
и холодной воды осуществляется за исполнительным
устройством. Фланцевые соединения корпуса
регулятора с трубопроводом должны быть
герметичными, для чего установить паронитовые
или фторопластовые прокладки. Перед включением
регулятора продуть все подводящие линии,
подтянуть сальниковые уплотнения, болты, гайки
Положение
и способ монтажа
Регулятор установить на горизонтальном участке
трубопровода, в месте, удобном для проведения
наладочных, ремонтных и профилактических работ.
Крепление регулятора на трубопроводе
осуществляется посредством фланцев по ГОСТ
12815.
Возможные схемы подключения регулятора
температуры РТ-ГВ.
|
|
|
|

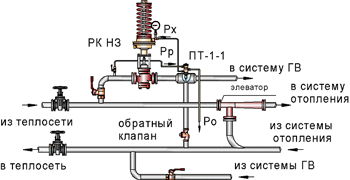

Схема
подключения
РТ-ГВ-1
(сливная).
|
Схема
подключения
РТ-ГВ-2 (бессливная).
|
