Описание
Технические данные

Наименование:
ПТ

Тип:
Преобразователь температуры

ТУ:
–

Краткое тех. описание:
Предназначен для поддержания заданного температурного режима систем теплоснабжения, горячего водоснабжения и других технологичесих систем

Цена ПТ:
Уточняйте по телефону или через обратную связь.

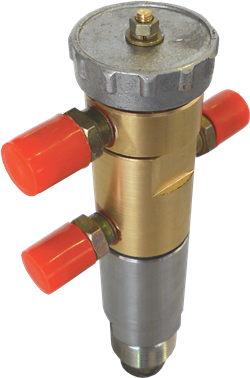

Преобразователь температуры ПТ

Преобразователь температуры ПТ-1-1

Назначение

Преобразователь температуры ПТ-1-1 является управляющим устройством гидравлических регуляторов и регулирующих клапанов (УРРД®, РК, ИК-25 и др.) и предназначен для поддержания заданного температурного режима систем теплоснабжения, горячего водоснабжения и других технологичесих систем.

Принцип работы

Принцип работы ПТ-1-1 заключается в перенаправлении потока рабочей среды, проходящей через корпус преобразователя, для подачи или сброса управляющего давления в рабочей камере гидравлического привода исполнительного устройства (УРРД®, РК, ИК-25 и др.). Перенаправление потока рабочей среды происходит за счет перемещения затвора, который открывает и закрывает соответствующие проходные отверстия преобразователя. Движение затвору передается от штока термобаллона - термочувствительного элемента, преобразующего изменение температуры регулируемой среды в поступательное движение штока.

Технические характеристики

Регулируемая среда	сетевая вода в системах теплоснабжения и горячего водоснабжения
Условное давление среды, Ру, МПа	1,6
Рабочее давление среды, Рраб, МПа	0,2-1,0
Расход регулирующей среды, м3/ч	0,01
Зона пропорциональности, оС не более	до 6
Зона нечувствительности, оС не более	до 6
Диапазон настроек преобразователя ПТ-1-1, оС	от 40 до 80
Постоянная времени, с, не более	10
Масса, кг, не более	1,5
Габаритные размеры, мм	48х100х160

Положение и способ монтажа

Место установки преобразователя выбирается вблизи исполнительного устройства с учетом удобства обслуживания и проведения наладочных работ при наименьшей длине соединительных линий.

Соединительные линии рекомендуется выполнять медными трубками из монтажного комплекта.

Преимущества преобразователя ПТ-1-1

работа под действием рабочей среды, без каких-либо посторонних источников энергии
применение термобаллона с твердым наполнителем, не нуждающимся в перезаправке

Устройство ПТ-1-1

1 – термобаллон,

2 – муфта,

3 – нижний корпус,

4 – средний корпус,

5 – затвор,

6 – сопло,

7 – верхний корпус,

8 – вилка настройки,

9 – маховик настройки,

10 – гайка,

11 – штуцеры подвода и слива,

12 – штуцер исполнительного клапана

Схемы подключения преобразователя температуры ПТ-1-1

Схема подключения ПТ-1-1 для управления нормально-открытым регулирующим клапаном	Схема подключения ПТ-1-1 для управления нормально-закрытым регулирующим клапаном

Рраб - рабочее давление во вспомогательном трубопроводе Рупр - управляющее давление среды на исполнительное устройство (регулирующий клапан) Рс - сброс давления
