Назначение
Клапан ИК-25 может применяться в качестве
исполнительного и вспомогательного устройства,
управляемого приборами РД-3М, ПТ-1-1 и их
аналогами.
В качестве исполнительного устройства
ИК-25 применяется для регулирования давления,
расхода, уровня или температуры жидких
неагрессивных к материалам деталей клапана сред,
а также используется как разделительное
и смесительное трехходовое устройство при
автоматизации систем теплоснабжения,
водоснабжения и других технологических
процессов.
В качестве вспомогательного устройства
ИК-25 применяется для ускорения срабатывания
исполнительных устройств – регулирующих клапанов
больших диаметров условного прохода при
регулировании заданных параметров
и автоматической защите (рассечке тепловых сетей
на гидравлически изолированные зоны) на насосных
станциях, ЦТП и других технологических объектах.
Устройство и принцип работы

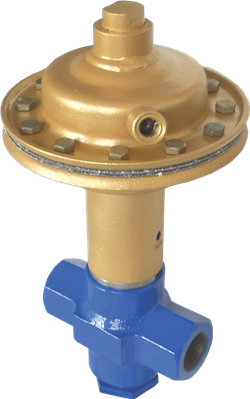

Клапан состоит из корпуса, гидравлического
мембранного привода, затвора и пружины.
Принцип работы ИК-25 заключается в изменении
площади сечения проходных отверстий клапана с
целью изменения расхода, давления, уровня среды,
а также перераспределения потоков сред,
проходящих через корпус клапана, с целью
их смешивания или разделения, в зависимости от
перемещения затвора клапана. Движение затвору
передается через шток от мембраны, перемещаемой
при подаче в гидравлический привод клапана
управляющего давления от управляющих устройств
(РД-3М, ПТ-1-1 и др.) и возвращаемой в исходное
положение при сбросе управляющего давления силой
упругой деформации пружины сжатия.
При работе в качестве вспомогательного
устройства для ускорения срабатывания
исполнительных устройств (регулирующих клапанов
больших диаметров условного прохода), функция
ИК-25 заключается в ускоренной подаче и сбросе
управляющего давления в гидравлических приводах
исполнительных устройств.
Ускоренное заполнение и сброс управляющей среды
в рабочей камере гидравлического привода
исполнительного устройства происходит за счет
большей площади сечения проходных отверстий
ИК-25, чем в регуляторе РД-3М и его аналогах
Положение и способ монтажа
Клапан устанавливается в вертикальном положении
на горизонтальном участке трубопровода, в месте,
удобном для обслуживания и проведения ревизии.
Для подвода управляющего давления рекомендуется
импульсная трубка из монтажного комплекта.
Устройство клапана ИК-25
|
|
1 - пробка, 2 - затвор, 3 - седло, 4 - корпус, 5 - сальниковый узел, 6 - пружина, 7 - шток, 8 - гидропривод, 9 - штуцер, 10 - пробка
|
Схемы подключения импульсного клапана ИК-25 как исполнительного устройства
|
Схема подключения ИК-25 в нормально-закрытом состоянии
|
Схема подключения ИК-25 в нормально-открытом состоянии
|
Схема подключения ИК-25 как трехходового смесительного устройства
|
Рупр - управляющее давление среды отуправляющего устройства (РД-3М, ПТ-1-1 и др.)Рпр - давление потока среды, регулируемойклапаном ИК-25Роб - давление потока среды в обратномтрубопроводе
|
Схемы подключения импульсного клапана ИК-25 как вспомогательного устройства
|
Схема подключения ИК-25 для ускоренной подачи управляющего давления на исполнительное устройств
|
|
Рком - командное давление среды отуправляющего устройства (РД-3М и др.)
Рраб - рабочее давление во вспомогательномтрубопроводе
Рупр - управляющее давление среды наисполнительное устройство (регулирующий клапан)
Рс - сброс управляющего давления
|
Схема подключения ИК-25 как разделительного устройства для защиты(рассечки тепловых сетей на гидравлически изолированные зоны
|
|
Рком - командное давление среды отуправляющего устройства защиты (рассечки)(РД-3М и др.)
Рупр - управляющее давление среды, проходящеечерез корпус ИК-25 от управляющего устройстварегулирования (РД-3М и др.) на исполнительноеустройство (регулирующий клапан)
Рраб - рабочее давление во вспомогательномтрубопроводе
Рс - сброс управляющего давления сисполнительного устройства (регулирующегоклапана
|
Регулируемая
среда
|
сетевая вода в
системах
теплоснабжения и
водоснабжения
|
Диаметр
условного
прохода, Ду, мм
|
25
|
Условное
давление, Ру,
МПа
|
1.6
|
Управляющее
давление среды,
Рупр, МПа
|
0,25-1,0
|
Температура, °С:
Регулируемой
среды
Регулирующей
среды
|
до 150
до 140
|
Условная
пропускная
способность,
Kvy, м3/ч
|
8±2
|
Габаритные
размеры, мм
|
170x293x321
|
Масса, кг
|
11.5
|
