Изготовление и поставка по ТУ 4218-027-36329069-2012Код ОКП 42 1853
Назначение

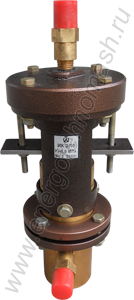

Клапан ИК-3/10 является вспомогательным устройством, предназначенным для ускоренной подачи управляющего давления на исполнительные устройства – регулирующие клапаны большихдиаметров условного прохода, установленные на насосных станциях,ЦТП и других технологических объектах.ИК-3/10 управляется приборами РД-3М и его аналогами
Принцип работы
Принцип работы клапана ИК-3/10 заключается в перенаправлениипотока среды, проходящей через корпус клапана, в зависимости отперемещения затвора клапана. Движение затвору передается черезшток от чувствительного элемента - мембраны, перемещаемой приподаче в импульсную камеру ИК-3/10 командного давления отуправляющего устройства РД-3М и возвращаемой обратно при сбросекомандного давления силой упругой деформации пружины сжатия.При подаче командного давления в импульсную камеру ИК-3/10 отрегулятора РД-3М происходит перемещение затвора ИК-3/10 в нижнееположение, открывается проходное отверстие, предназначенное дляподачи управляющего давления в гидропривод исполнительногоустройства, направляя в его рабочую камеру управляющее давление иприводя его к срабатыванию.
При сбросе командного давления из импульсной камеры ИК-3/10 регулятором РД-3М, происходитвозврат затвора в исходное положение. Проходное отверстие, подающее управляющее давление наисполнительное устройство, закрывается и открывается проходное отверстие, предназначенное длясброса управляющего давления из гидропривода исполнительного устройства, в результате чего врабочей камере гидропривода сбрасывается управляющее давление и исполнительное устройствосрабатывает в обратном направлении.Ускоренное заполнение и сброс управляющей среды в рабочей камере гидравлического приводаисполнительного устройства происходит за счет большей площади сечения проходных отверстийИК-3/10, чем в регуляторе РД-3М и его аналогах.
Технические характеристики
|
Регулируемая среда
|
сетевая вода в системах теплоснабжения и водоснабжения
|
|
Диаметр условного прохода, Ду, мм
|
10
|
|
Условное давление, Ру, МПа
|
1,0
|
|
Командное давление среды, Рком, МПа
|
0,2-0,4
|
|
Температура командной среды, °С
|
до 80
|
|
Габаритные размеры, мм
|
99x98x235
|
|
Масса, кг, не более
|
3,5
|
Положение и способ монтажа
Клапан устанавливается в вертикальном положении на горизонтальном участке трубопровода. При монтаже и наладке системы с использованием импульсных клапанов ИК-3/10 допускается дросселирование проходных отверстий ИК-3/10 для подбора оптимального режима работы исполнительных устройств.
Преимущества клапана импульсного ИК-3/10
- обеспечение стабильности заданных параметров регулирования и оптимального режима работы на насосных станциях, ЦТП и других объектах
- увеличение ресурса регулятора РД-3М
|
Устройство клапана ИК-3/10
|
|
|
1 - нижний корпус,
2 - затвор,
3 - шток,
4 - верхний корпус,
5 - стакан,
6 - крышка импульсной камеры,
7 - штуцер импульсной камеры,
8 - мембрана,
9 - пружина,
10 - сильфон,
11 - дроссель,
12 - штуцер (3 шт.)
|
|
Схема подключения импульсного клапана ИК-3/10
|
|
|
Рком - командное давление среды от
управляющего устройства (РД-3М и др.)
Рраб - рабочее давление во вспомогательном
трубопроводе
Рупр - управляющее давление среды на
исполнительное устройство (регулирующий клапан
)
Рс - сброс давления
|
|
