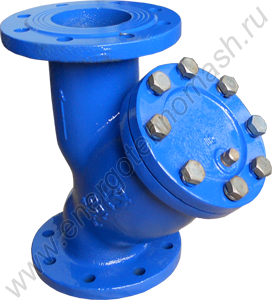

Фильтр сетчатый фланцевый ФСФ
Назначение
Фильтры сетчатые фланцевые ФСФ предназначены
для защиты от попадания инородных частиц в
ответственные элементы трубопроводных систем
(регуляторы, клапаны, форсунки, расходомеры и
другие устройства) с повышенными требованиями к
чистоте проходящей через них среды систем
теплоснабжения, горячего и холодного
водоснабжения, а также других технологических
систем
Исполнение
фильтров сетчатых ФСФ:
-
ФСФ - стандартное исполнение
-
ФСФм - исполнение с магнитной вставкой
Технические
характеристики
-
Температура окружающего воздуха от 5 º С до 50 º
С
-
Температура рабочей среды до 200 º С
-
Условное давление:ФСФ с корпусом из серого
чугуна СЧ20 - 1,6 МПаФСФ с корпусом из
высокопрочного чугуна ВЧ40 - 2,5 МПа
-
Средний срок службы - 12 лет
Габаритные размеры,
исполнение, масса, диаметры условных проходов
|
Условное обозначение
|
Диаметр условного прохода Ду,мм
|
Строительная длина L, мм
|
Высота, мм не более
|
Присоединительные размеры
фланца, мм
|
Масса, кг не более
|
|
|
|
|
Н
|
Н1
|
D
|
d /n отв.
|
D1
|
|
|
ФСФ
|
25
|
160
|
147
|
85
|
125
|
14/4
|
90
|
5
|
|
32
|
180
|
165
|
97
|
135
|
18/4
|
100
|
6
|
|
50
|
220
|
220
|
138
|
165
|
18/4
|
125
|
9
|
|
65
|
270
|
270
|
177
|
185
|
18/8
|
145
|
12
|
|
80
|
290
|
295
|
191
|
200
|
18/8
|
160
|
14
|
|
100
|
350
|
352
|
242
|
220
|
18/8
|
180
|
26
|
|
150
|
440
|
466
|
325
|
285
|
22/8
|
240
|
50
|
|
200
|
540
|
534
|
364
|
340
|
22/12
|
295
|
76
|
|
ФСФм
|
50
|
220
|
230
|
145
|
165
|
18/4
|
125
|
10
|
|
65
|
270
|
280
|
185
|
185
|
18/8
|
145
|
13
|
|
80
|
290
|
305
|
200
|
200
|
18/8
|
160
|
15
|
|
100
|
350
|
360
|
250
|
220
|
18/8
|
180
|
27
|
|
150
|
440
|
470
|
330
|
285
|
22/8
|
240
|
52
|
|
200
|
540
|
540
|
370
|
340
|
22/12
|
295
|
78
|
Положение и
способ монтажа
Фильтры сетчатые ФСФ должны устанавливаться на горизонтальных
трубопроводах так, чтобы направление стрелки на корпусе
совпадало с направлением движения среды, а сливное отверстие в
крышке было обращено вниз. При монтаже фильтра предусмотреть
возможность удобной эксплуатации. В процессе эксплуатации
необходимо периодически чистить фильтры.
Устройство
|
Ду,
мм
|
Размер ячейки сетки / диаметр
проволоки, мм
|
Количество ячеек сетки в см2
|
|
Стандартная
|
Мелкая
|
Стандартная
|
Мелкая
|
|
25-65
|
0,9/0,36
|
0,5/0,2
|
80
|
204
|
|
80-200
|
1,4/0,65
|
24
|
|
